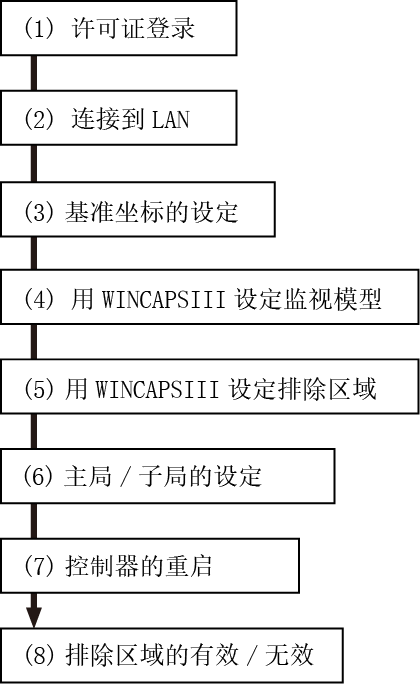

实施步骤

通过WINCAPSIII创建模型时的步骤。

(1)许可证登录

由于该功能是选项功能，需要将许可证登录到各控制器。
使用多功能教导器进行。
关于输入操作，请参照选项的“许可证登录”。

(2) 连接到LAN

用各控制器设定IP地址。详细内容请参照多功能教导器操作指南中的“通信设定画面的显示、变更”。

(3) 基础坐标的设定

由于通过世界坐标系设定排除区域，因此通过WINCAPSIII进行基础定义。

(4) WINCAPSIII中的监视模型设定

利用WINCAPSIII的臂建模功能设定监视模式。

(5) WINCAPSIII中的排除区域设定

利用WINCAPSIII的臂建模功能创建排除区域，与监视模型数据一起发送到控制器。

(6) 主局/子局的设定

用各控制器设定主局/子局。设定主局控制器时，进而进行通信设定。

(7) 控制器的重启

重启主局控制器与各子局控制器后，排他控制自动启动。

由于控制器相互进行通信检查，主局与子局同时启动。

(8) 排除区域的有效/无效

可以通过WINCAPSIII、多功能教导器及指令中的任意一个切换有效/无效。
