ID : 2260

WINCAPSIII中的排除区域设定

利用WINCAPSIII的臂建模功能创建排除区域,输出数据。

需要用主局控制器以及各子局控制器进行。

登录等级为程序员

排除区域的创建步骤

1

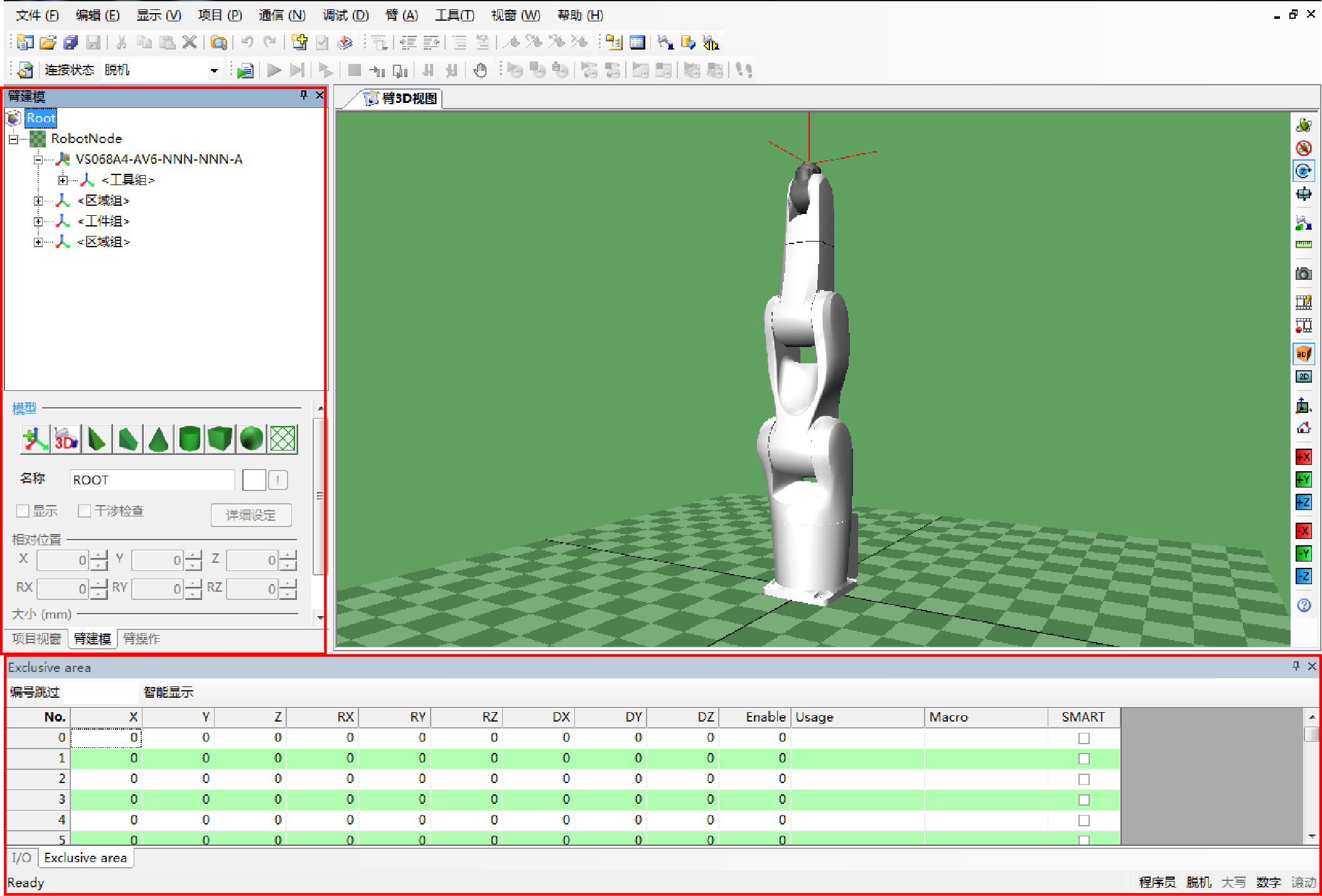

打开WINCAPSIII的臂建模视窗,创建区域。

首次使用该功能时,打开排除区域视窗。

操作路径:菜单[显示(V)] - [机械臂坐标系] - [排除区域]

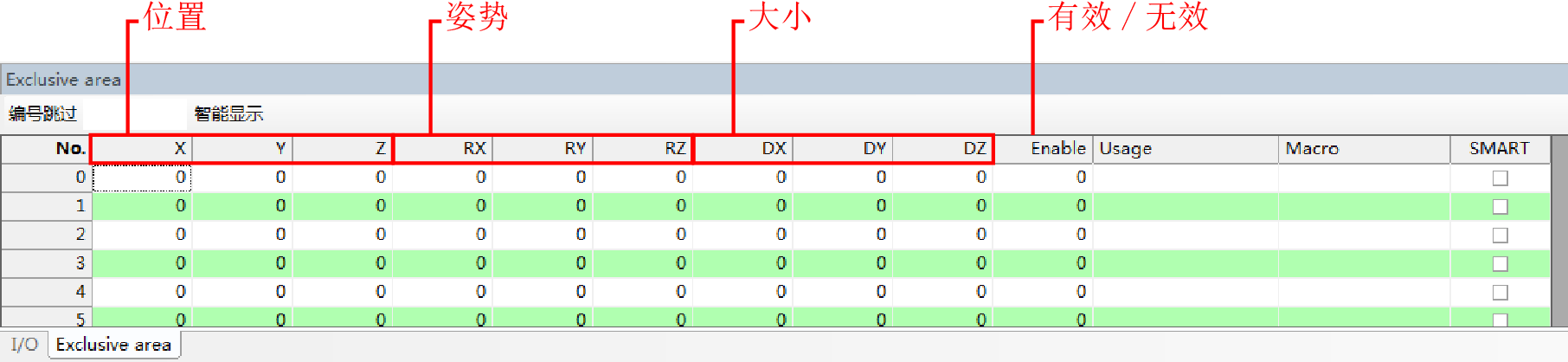

在“排除区域”视窗的节点设定排他模型的位置、大小。

项目 内容
No. 区域编号
X 位置X
Y 位置Y
Z 位置Z

RX

姿势X
RY 姿势Y
RZ 姿势Z
DX 大小X
DY 大小Y
DZ 大小Z
Enable

1:有效

0:无效

2

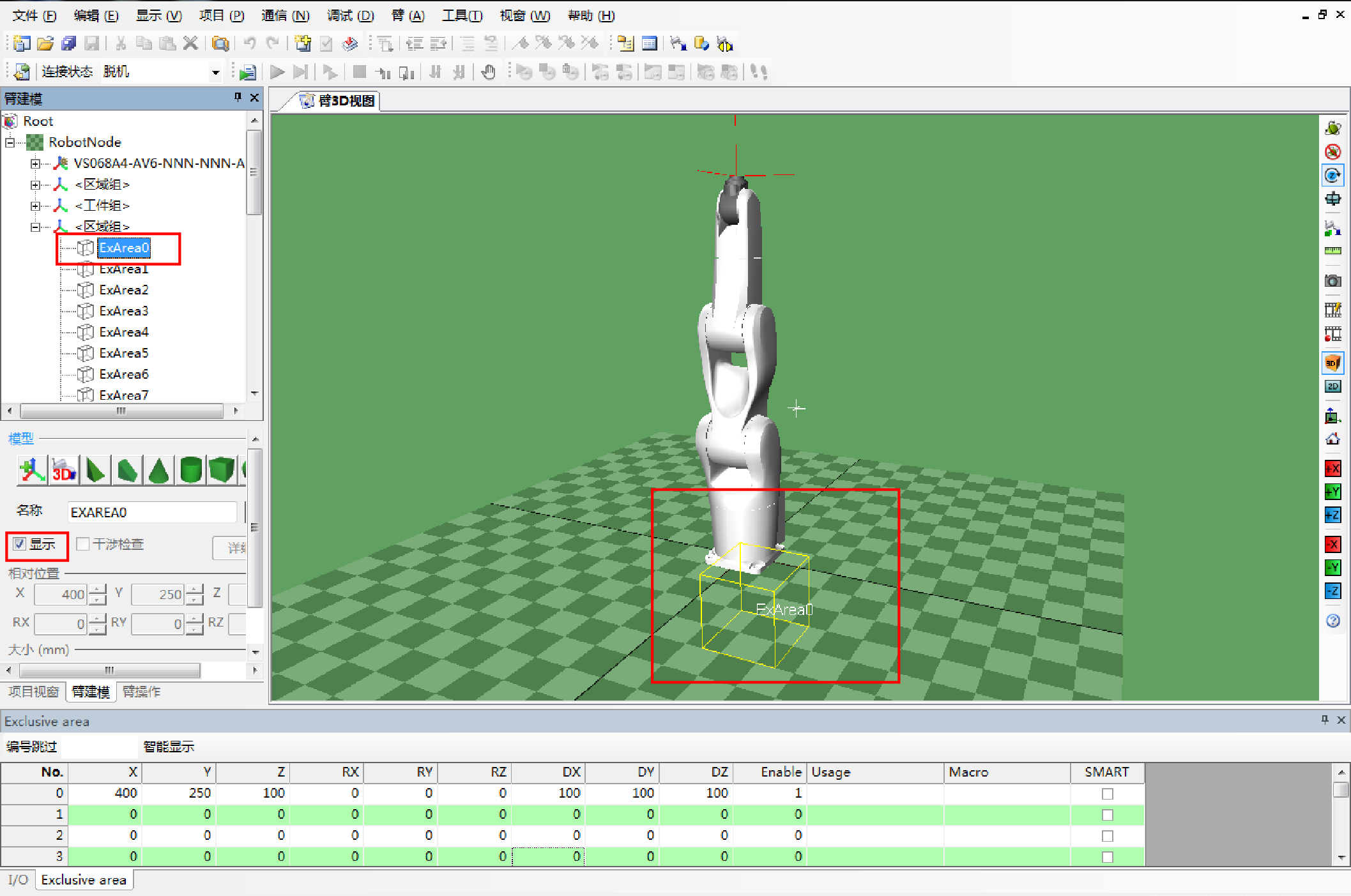

如果在臂建模视窗勾选排除区域的“显示”,显示区域。

3

创建多个排除区域时,重复进行STEP1到STEP2。

4

输出排除区域的数据。

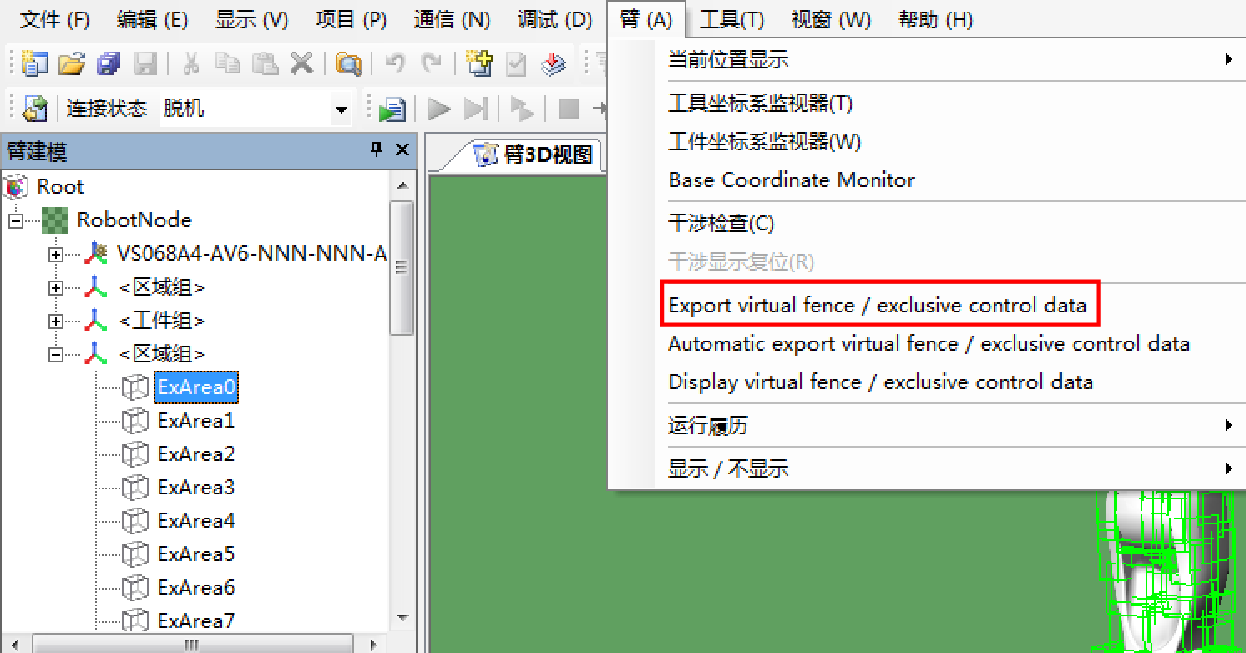

选择菜单[机械臂(A)]的[虚拟栅栏/排他控制数据输出(V)]。
处理完成后,显示完成信息,因此按[OK]按钮。

想确认输出的排他控制数据时,可通过菜单[机械臂(A)]的[虚拟栅栏/排他控制数据显示(D)]确认。

5

发送给控制器。

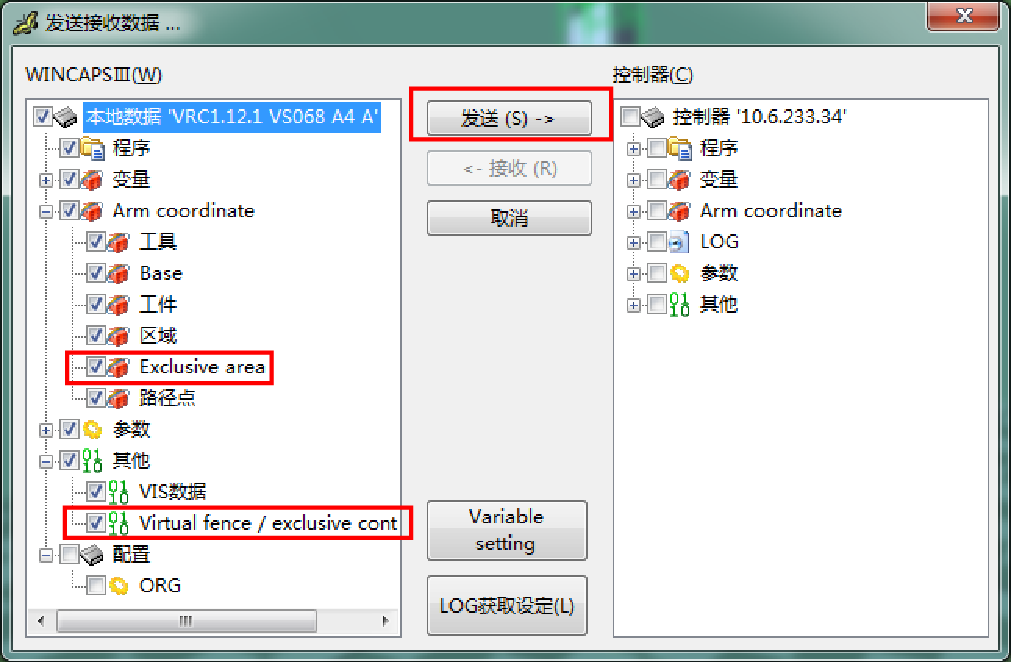

请确认已勾选“排除区域”以及“虚拟栅栏/排他控制数据”,然后发送。
请参照WINCAPSIII指南中的“通信设定”及“发送接收数据”。

发送数据后,请重新启动控制器。

执行该作业时,需要控制器和WINCAPSIII可进行通信。通信设定方法请参照WINCAPSIII指南中的“与机器人控制器的通信”。

也可用USB存储器传递数据。详细内容请参照“通过USB传输数据”。

6

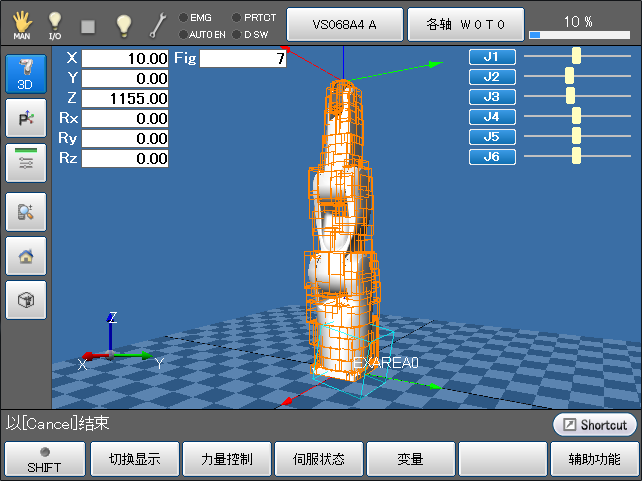

用多功能教导器打开机械臂画面。

要显示排他控制数据,请将想显示的排他控制数据的显示设定与参数的“329:排他控制控制器设定”设为“1:主局”或者“2:子局”,重启控制器。

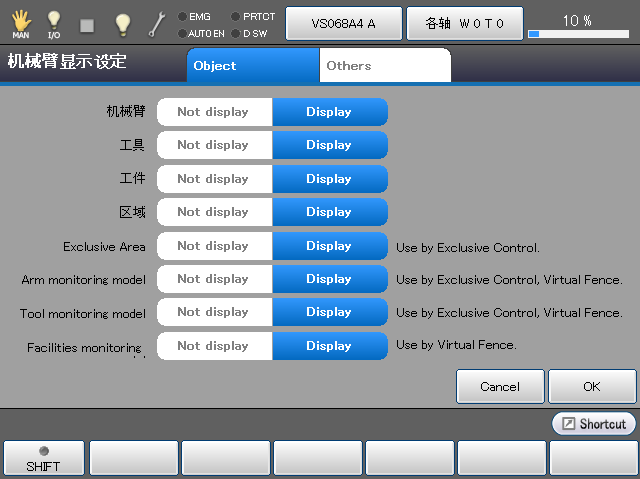

排他控制数据的显示/不显示

可设定排除区域、监视模型的显示、不显示。

操作路径:基本画面 - [F2 机械臂]-[F6 辅助功能]-[F7 显示设定]

设定各项目的“不显示/显示”后,按[OK]。
