参数设定和通信设定
用计算机的网页浏览器访问力感应器，进行参数设定和通信设定。
为此，需要知道力感应器上设定的IP地址。
下面以力感应器的IP地址为出厂后的值 (192.168.1.1)为前提进行说明。
1

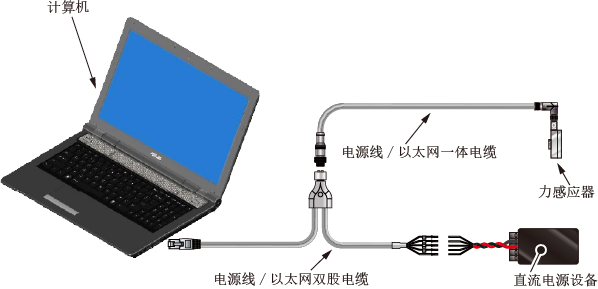

确认计算机和力感应器已通过以太网电缆连接。
此外，确认力感应器上已供电。
2
在计算机上启动浏览器，访问力感应器。
启动浏览器后，在地址栏中输入“http://”，然后输入力感应器的IP地址，按Enter键 (本说明中，输入“http://192.168.1.1”)。
(下图是Internet Explorer的显示示例。)
3

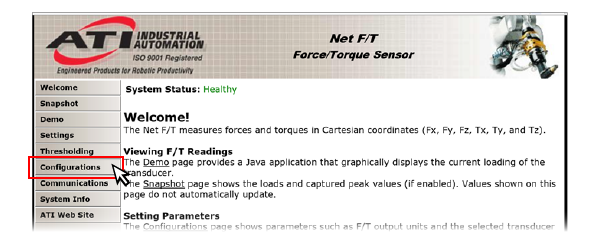

浏览器的页面如下图所示转移至Net F/T的欢迎页面。
-
要求账户ID和密码时，原因可能是计算机的代理设定。请按照以下步骤设定成不使用代理。
Windows的操作路径：[开始] - [设定] - [网络和互联网] - [代理]
(到[网络和互联网]为止的操作与“计算机的以太网连接设定”相同。)
实施上述操作后，显示[代理]设定视窗，取消“使用代理服务器”的勾选，单击[保存]。
-
等待片刻后仍然不转移至欢迎页面时以及欢迎页面的显示崩溃时，按键盘的F5按钮或许能正确显示。
4
进行参数的设定。
单击欢迎页面的[Configurations]。
5

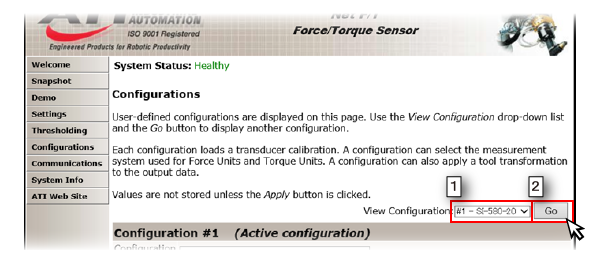

- 将[View Configuration]设定为 “#1 – S1-580-20”。
- 单击[GO]按钮。
6

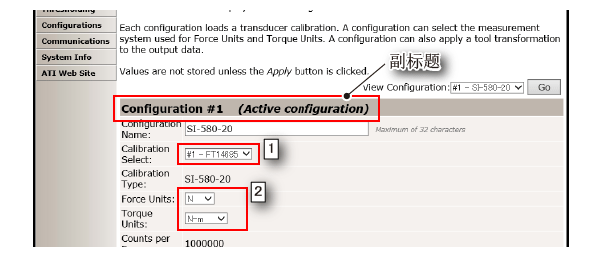

编辑副标题[Configuration #1 (Active configuration)]的参数。
- 确认[Calibration Select]为 “#1 – FT14685” 。
- 将[Force Units]设定为“N”，将[Torque Units]设定为“N-m”。
7
单击页面最下方的[Apply]按钮。
8

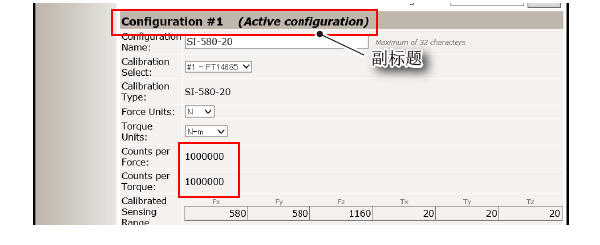

画面更新后，请确认副标题[Configuration #1 (Active configuration)]的[Counts per Force]和[Counts per Torque]的值已变为“1000000”。
等待片刻后画面仍未更新时，按键盘的F5按钮或许能更新。
9
进行通信设定。

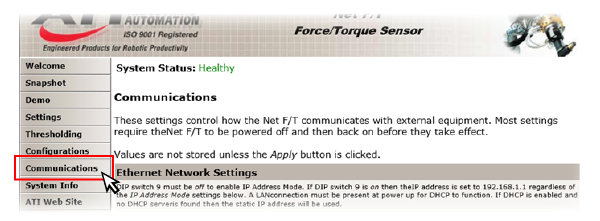

单击欢迎页面的[Communications]。
10
(要变更力感应器的IP地址时，实施本步骤后，请进入下一步骤。不变更时，请勿实施本步骤，直接进入下一步骤。)
编辑副标题[Ethernet Network Settings]的参数。
- 选择[IP Address Mode]的“Static”。
- 分别将[Static IP Address]、[Static IP Subnet Mask]、[Static IP Default Gateway]设定为任意的值。
11

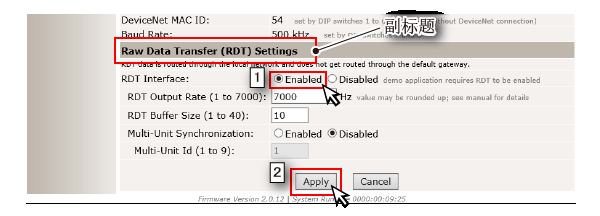

编辑副标题[Raw Data Transfer (RDT) Settings]的参数。
- 选择[RDT Interface]的“Enabled”。
- 单击[Apply] 按钮。
至此设定结束。
