信号線/エア配管電磁弁仕様におけるツールへの配線/配管方法

ここでは、以下の項目について説明しています。

配線·配管するもの

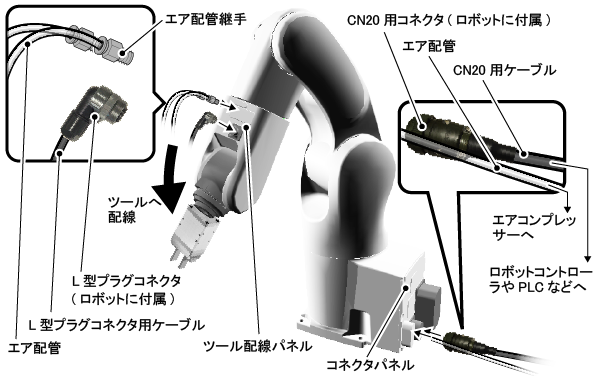

信号線·エア配管電磁弁仕様では、下図のように、ツール配線パネルからツールへ、信号線やエア配管を配線·配管することができます。ツール配線パネルには、コネクタパネルに接続された信号線やエア配管が、ロボットの内部を通って直結されています。したがって、ツール配線パネルからコネクタパネルの間の配線·配管は必要ありません。

上図において、お客様で別途用意が必要なものを下記に示します。

お客様で別途用意が必要なもの ロボットに付属されているもの
  • エア配管
  • エア配管継手
  • L型プラグコネクタ用ケーブル
  • CN20用ケーブル
  • L型プラグコネクタ
  • CN20用コネクタ

ツール配線パネルとコネクタパネルの各コネクタで、どれとどれが直結しているのか、また、各コネクタの仕様などについては、下記の"各コネクタの位置と仕様"以降を参照してください。

各コネクタの位置と仕様

このブロックでは、下記項目について説明しています。

各コネクタはオプションの有無によって使用コネクタが異なる場合があります。使用対象のコネクタについての詳細は "ツール用の装備" の項目を参照してください。

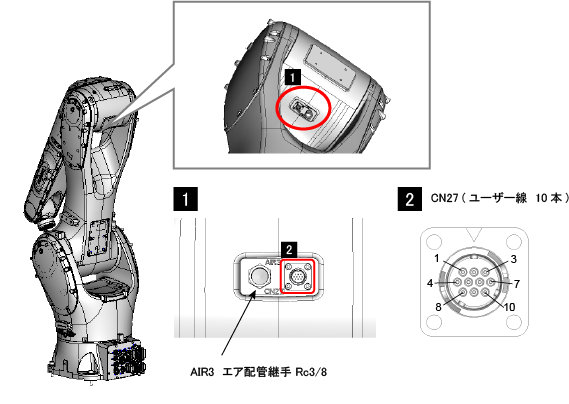

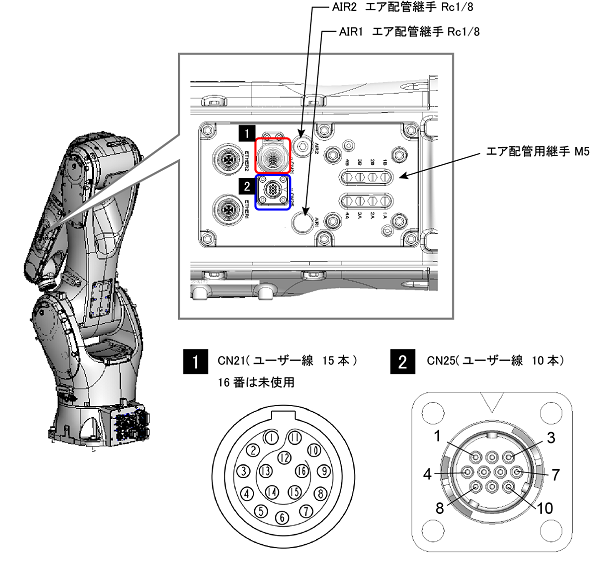

ツール配線パネル1の各コネクタの位置と仕様

コネクタ/仕様 説明

バルブ出力

ネジの呼び径
M5

ロボットに内蔵されている電磁弁(ロボット内蔵電磁弁)のポートにつながっています。

ロボット内蔵電磁弁へのエアの供給は、コネクタパネルのAIR1から行います。ロボット内蔵電磁弁の仕様についてはこちらを参照してください。

AIR1

ネジの呼び径
Rc1/8

コネクタパネルのAIR1と直結しています。

エア配管を接続することができます。

電磁弁オプションがある場合は使用できません。

AIR2

ネジの呼び径
Rc1/8

コネクタパネルのAIR2と直結しています。

エア配管を接続することができます。

クリーンタイプの電磁弁オプションがある場合は使用できません。

CN21

ケーブル側コネクタの仕様

適用ケーブルの太さ (仕上外径)
7.7 mm ~ 8.7 mm

コネクタパネルのCN20と直結しています。

ツールに信号線を接続するのに使用します。

このコネクタに接続するケーブル側のコネクタは、ロボットに付属されています。ただし、コネクタプラグにはケーブルが接続されていません。コネクタプラグへのケーブルの接続は、お客様で別途実施する必要があります。

CN25

ケーブル側コネクタの仕様

適用ケーブルの太さ (仕上外径)
6.5 mm ~ 8.0 mm

コネクタパネルのCN24と直結しています。

ツールに信号線を接続するのに使用します。

このコネクタに接続するケーブル側のコネクタ(L型プラグコネクタ)は、ロボットに付属されています。ただし、L型プラグコネクタにはケーブルが接続されていません。L型プラグコネクタへのケーブルの接続は、お客様で別途実施する必要があります。

また、L型プラグコネクタへのケーブルの接続方法はこちらを参照してください。

ツール配線パネル2の各コネクタの位置と仕様

コネクタ/仕様 説明

AIR3

ネジの呼び径
Rc3/8

コネクタパネルのAIR3と直結しています。

エア配管を接続することができます。

CN27

ケーブル側コネクタ(L型プラグコネクタ)の仕様

適用ケーブルの太さ (仕上外径)
6.5 mm ~ 8.0 mm

コネクタパネルのCN26と直結しています。

ツールに信号線を接続するのに使用します。

このコネクタに接続するケーブル側のコネクタ(L型プラグコネクタ)は、ロボットに付属されています。ただし、L型プラグコネクタにはケーブルが接続されていません。L型プラグコネクタへのケーブルの接続は、お客様で別途実施する必要があります。

また、L型プラグコネクタへのケーブルの接続方法はこちらを参照してください。

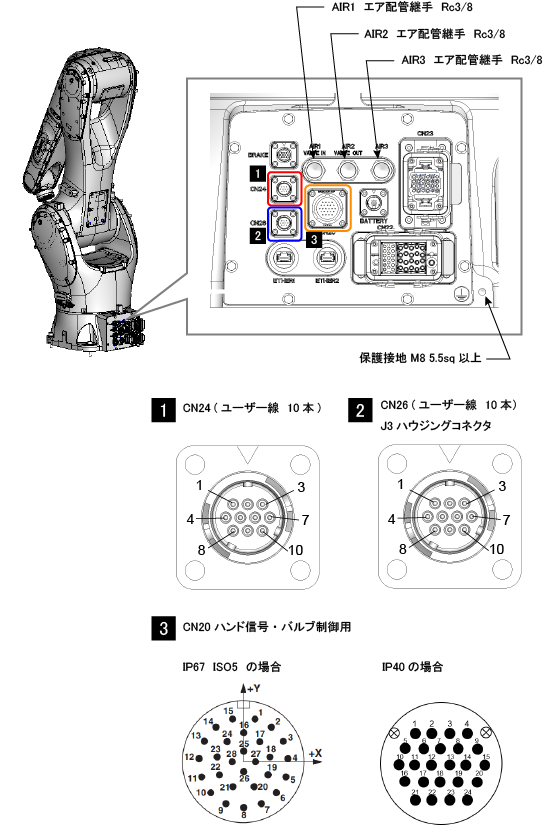

コネクタパネルの各コネクタの位置と仕様

コネクタ/仕様 説明

AIR1

ネジのサイズ
Rc3/8
最大許容圧力
0.49MPa (71PSI)
常用圧力
0.20 MPa ~ 0.39 MPa

ロボットに内蔵されている電磁弁(ロボット内蔵電磁弁)へエアを供給します。

供給するエアにはエアフィルタ(ろ過度:5µm以下推奨)に通したドライエアを使用してください。 配管前にエア配管内をドライエアでエアブロー(フラッシング)してください。エア配管内の切粉、切削油、ゴミ等はバルブの故障につながることがあります。

電磁弁オプションが無い場合は、 ツール配線パネルのAIR1と直結しています。

AIR2

ネジのサイズ
Rc3/8
最大許容圧力
0.49MPa (71PSI)
常用圧力
0.20 MPa ~ 0.39 MPa

ツール配線パネルのAIR2と直結しています。

エア配管を接続することができます。

クリーンタイプでは、電磁弁の排気ポートになります。

AIR3

ネジのサイズ
Rc3/8
最大許容圧力
0.49MPa (71PSI)
常用圧力
0.20 MPa ~ 0.39 MPa

ツール配線パネルのAIR3と直結しています。

エア配管を接続することができます。

CN20

ケーブル側コネクタ(CN20用コネクタ)の仕様

適用ケーブルの太さ (仕上外径)
  • IP40: 16.5mm~17.5mm (コネクタ品番410877-017*)
  • IP67 / ISO5: 2mm~14.5mm (コネクタ品番416137-009*)

ツール配線パネルのCN21と直結しています。

ツールへ接続する信号線を、ロボットコントローラやPLCなどに接続するのに使用します。

このコネクタに接続するケーブル側のコネクタ(CN21用コネクタ)は、ロボットに付属されています。ただし、CN21用コネクタにはケーブルが接続されていません。CN21用コネクタへのケーブルの接続は、お客様で別途実施する必要があります。

CN24

ケーブル側コネクタ(CN24用コネクタ)の仕様

適用ケーブルの太さ (仕上外径)
6.5 mm ~ 8.0 mm

ツール配線パネルのCN25と直結しています。

ツールへ接続する信号線を、ロボットコントローラやPLCなどに接続するのに使用します。

このコネクタに接続するケーブル側のコネクタ(CN25用コネクタ)は、ロボットに付属されています。ただし、CN25用コネクタにはケーブルが接続されていません。CN25用コネクタへのケーブルの接続は、お客様で別途実施する必要があります。

CN26

ケーブル側コネクタ(CN26用コネクタ)の仕様

適用ケーブルの太さ (仕上外径)
6.5 mm ~ 8.0 mm

ツール配線パネルのCN27と直結しています。

ツールへ接続する信号線を、ロボットコントローラやPLCなどに接続するのに使用します。

このコネクタに接続するケーブル側のコネクタ(CN27用コネクタ)は、ロボットに付属されています。ただし、CN27用コネクタにはケーブルが接続されていません。CN27用コネクタへのケーブルの接続は、お客様で別途実施する必要があります。

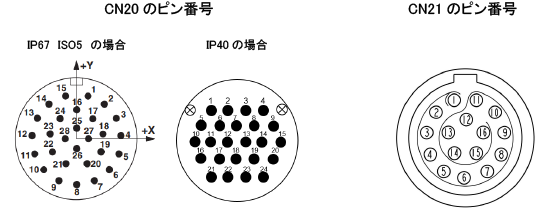

各コネクタのピン配列

CN20とCN21

CN20とCN21のどのピン番号が直結しているかを下記に示します。

なお、CN20には、CN21に直結しているピンのほかに、ロボット内蔵電磁弁に接続されているピンがあります。

CN20ピン名 CN21のピン名および電磁弁入力 (許容電流量 / 許容電圧)
1 CN21 -1 (1.0 A / 50 VAC)
2 CN21 -2 (1.0 A / 50 VAC)
3 CN21 -3 (1.0 A / 50 VAC)
4 CN21 -4 (1.0 A / 50 VAC)
5 CN21 -5 (1.0 A / 50 VAC)
6 CN21 -6 (1.0 A / 50 VAC)
7 CN21 -7 (1.0 A / 50 VAC)
8 CN21 -8 (1.0 A / 50 VAC)
9 CN21 -9 (1.0 A / 50 VAC)
10 CN21 -10 (1.0 A / 50 VAC)
11 CN21 -11 (1.0 A / 50 VAC)
12 CN21 -12 (1.0 A / 50 VAC)
13 CN21 -13 (1.0 A / 50 VAC)
14 CN21 -14 (3.0 A / 50 VAC)
15 CN21 -15 (3.0 A / 50 VAC)
16 電磁弁 +24V:NPN / 0V:PNP
17 電磁弁 1A
18 電磁弁 1B
19 電磁弁 2A
20 電磁弁 2B
21 電磁弁 3A
22 電磁弁 3B
23 電磁弁 4A
24 電磁弁 4B

また、CN20、CN21のコネクタは下記のコネクタセットを使用してください。

コネクタ 品番 型式と品名 外観図
CN20 (IP40) の場合 410877-017* SRCN6A25-24S
(日本航空電子工業製)
CN20 (IP67 / ISO5) の場合 416137-009* HC-26S1N1280DU
(PHENIX CONTACT製)
CN21 (IP40 / IP67 / ISO5) の場合 416137-008* SLKD-16FGMS-GCP-227
(Amphenol製)

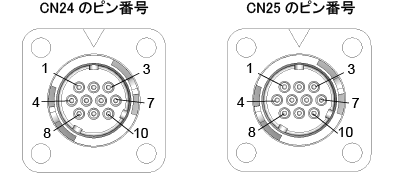

CN24とCN25

CN24とCN25のどのピン番号が直結しているかを下記に示します。

CN24ピン名 CN25のピン名および電磁弁入力 (許容電流量 / 許容電圧)
1 CN25 -1 (1.0 A / 50 VAC)
2 CN25 -2 (1.0 A / 50 VAC)
3 CN25 -3 (1.0 A / 50 VAC)
4 CN25 -4 (1.0 A / 50 VAC)
5 CN25 -5 (1.0 A / 50 VAC)
6 CN25 -6 (1.0 A / 50 VAC)
7 CN25 -7 (1.0 A / 50 VAC)
8 CN25 -8 (1.0 A / 50 VAC)
9 CN25 -9 (1.0 A / 50 VAC)
10 CN25 -10 (1.0 A / 50 VAC)

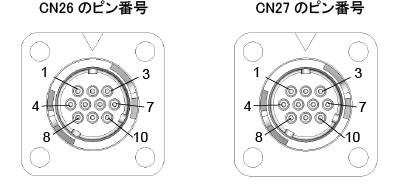

CN26とCN27

CN26とCN27のどのピン番号が直結しているかを下記に示します。

CN26ピン名 CN27のピン名および電磁弁入力 (許容電流量 / 許容電圧)
1 CN27 -1 (1.0 A / 50 VAC)
2 CN27 -2 (1.0 A / 50 VAC)
3 CN27 -3 (1.0 A / 50 VAC)
4 CN27 -4 (1.0 A / 50 VAC)
5 CN27 -5 (1.0 A / 50 VAC)
6 CN27 -6 (1.0 A / 50 VAC)
7 CN27 -7 (1.0 A / 50 VAC)
8 CN27 -8 (1.0 A / 50 VAC)
9 CN27 -9 (1.0 A / 50 VAC)
10 CN27 -10 (1.0 A / 50 VAC)

配線·配管時の注意事項

次のような注意事項があります。

CN20とCN21のノイズ対策

未配線の信号をFGに接続することで、信号線のノイズを低減できることがあります。ただし、それにより、漏れ電流が増加する可能性もあるため、実施の際は、設備側での確認をお願いします。

コネクタの防水性

信号用配線コネクタ(CN20)は勘合状態でのみ保護等級IP67です。

また、配線はお客様にて適合する径の一体型ケーブルを準備ください。バラ線を使用すると防水性が保たれません。

計器類の設置

圧力計・油圧計その他の計器は、作業者の見やすい場所に設置してください。

電気配線・油空圧配管の保護

  • 電気配線・油空圧配管が、損傷を受けるおそれのある場合は、覆い等を設け保護してください。
  • 接続部に過度な力が加わらないようにしてください。
