電磁弁の仕様

バルブ

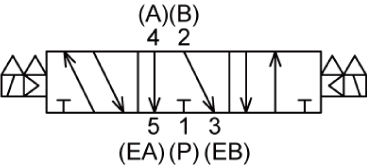

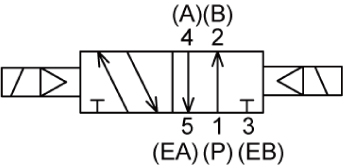

切替方式	2ポジションダブルソレノイド 3ポジションエキゾーストセンター 3ポジションクローズドセンター
使用流体	空気
作動方式	パイロット型
有効断面積 (Cv値)	2ポジションダブルソレノイド P→A·B : 3.79mm² (0.24) 、A·B→R : 4.43mm² (0.37) 3ポジションエキゾーストセンター P→A·B : 3.75mm² (0.23) 、A·B→R : 4.44mm² (0.35) 3ポジションクローズドセンター P→A·B : 3.75mm² (0.23) 、A·B→R : 4.42mm² (0.35)
給油	無給油
使用圧力範囲	0.2～0.7 MPa *
応答時間	2ポジション 15 ms以下 (0.5 MPa時) 3ポジション 30 ms以下 (0.5 MPa時)
最大作動頻度	2ポジション 5 Hz 3ポジション 3 Hz
周囲温度	-5～50℃ (結露なきこと。ドライエア使用時)

* ロボットに接続するエア源は常用圧力0.20～0.39 MPaの範囲でご使用ください。

AおよびBのソレノイドが共にOFFの場合はポジションを保持します。

A、B	ツール側へ配管
P	AIR1からのエアの供給
EA、EB	排気ポートへクリーンタイプではコネクタパネルのVALVE OUT(AIR2)に接続されます。

A、B

ツール側へ配管

AIR1からのエアの供給

EA、EB

排気ポートへ

クリーンタイプではコネクタパネルのVALVE OUT(AIR2)に接続されます。
