CN20用コネクタへのケーブルの接続方法 (参考)
IP40 の場合
1
お客様手配のケーブルの端末処理をします。
2
エンドベル、リティニングリングにケーブルを通します。
ケーブルを通す際は、セットスクリューをゆるめた後、エンドベルを本体から外してください。
3

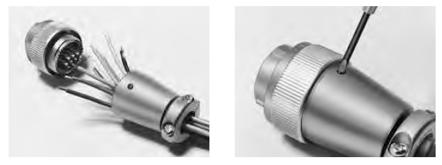

ピンに配線をハンダ付けします。
4
ピンをカップリングナットに差し込みます。
5
エンドベルをバレルに組み付けし、セットスクリューでロックします。
IP67 クリーンタイプの場合
1
お客様手配のケーブルの端末処理をします。
2

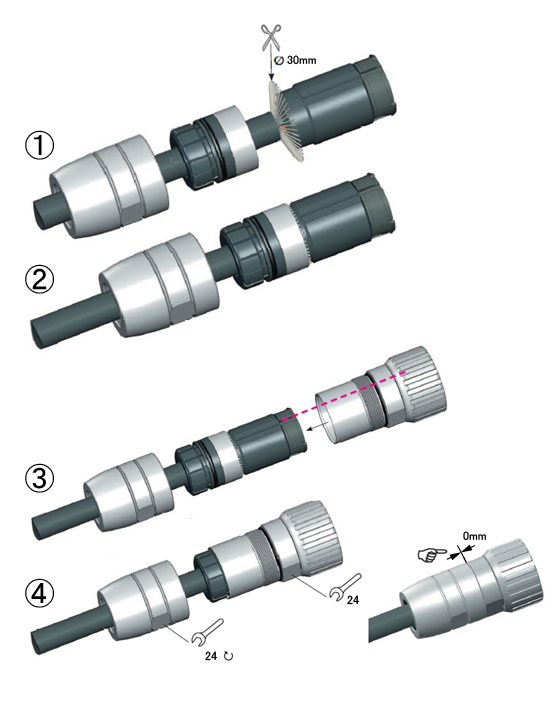

ハウジングのケーブルクランプ部を24mmレンチを使用して外します。クランプを手で取り外します。

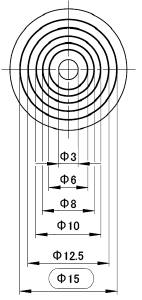

ケーブルクランプは多様なケーブルの太さに対応可能にするため、クランプがオニオンリング状になっています。
下表を参考に、使用するケーブルの太さに合わせてクランプの内径を調整してください。
| ガスケット内径 | φ3 | φ6 | φ8 | φ10 | φ12.5 | φ15 | |
|---|---|---|---|---|---|---|---|
| ケーブル外径 (mm) |
min | 2.0 | 2.5 | 4.5 | 6.5 | 9.0 | 11.5 |
| max | 2.5 | 5.5 | 7.5 | 9.5 | 12.0 | 14.5 | |
3

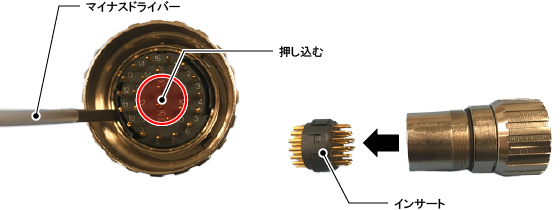

インサートのラッチをマイナスドライバーで押し込み、取り外します。両側のラッチ2か所を外したらインサートを取り外します。
4

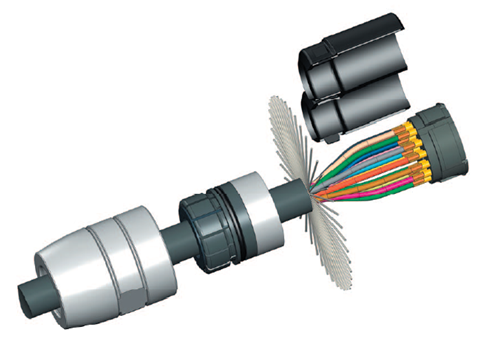

ピンに配線をハンダ付けします。
5
ハウジングのケーブルクランプ部を合わせ、24mmレンチで閉めます。
