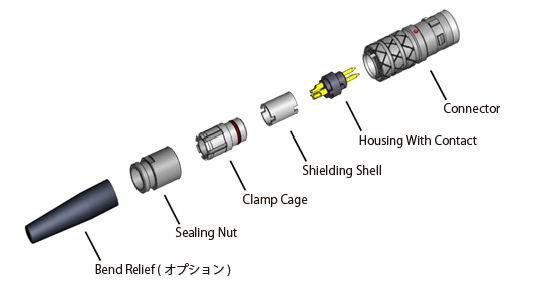

CN21用コネクタへのケーブルの接続方法 (参考)

1

お客様手配のケーブルの端末処理をします。

2

ピンに配線をハンダ付けします。

3

1→2→3の順で組付け、4をかぶせてトルクレンチで締付けます。(締め付けトルク：3.0～4.0 kgf·cm)

この時、1·2·3のKEYが合うように3を回転させてください。

4

5をかぶせてトルクレンチで締付けます。(締め付けトルク：3.0～4.0 kgf·cm)

5

6を組付けます。
