Ether1、2コネクタへのケーブルの接続方法 (参考)

1

お客様手配のケーブルの端末処理をします。

推奨AWGは24AWGです。

2

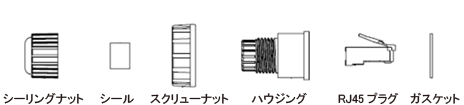

スクリューナットをハウジングに取り付けます。

3

シールをハウジングに取り付けます。

4

矢印の向きにケーブルとシーリングナットを通します。

5

RJ45プラグを圧着します。

6

RJ45プラグをハウジング側へ移動し、先端にガスケットを貼り付けたら、RJ45プラグをCPEに差し込みます。

7

スクリューナットを閉めた後、シーリングナットを閉めてください。(推奨トルク:6-8kgf-cm)
