CN25、CN24、CN26コネクタへのケーブルの接続方法 (参考)

ここではCN25コネクタの組み付け手順について説明します。コネクタがストレートのCN24、CN26コネクタについても同様の手順で組み付けることができます。

1

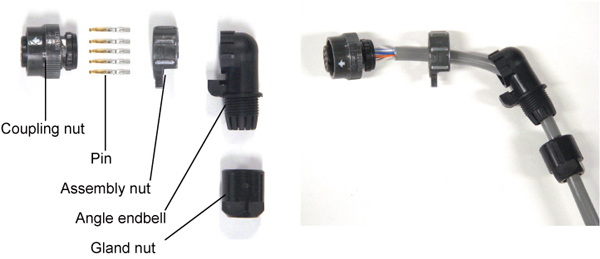

グランドナットとアングルエンドベル、アセンブリナットに配線 (φ6.5～8.0)を通します。

2

ピンに配線をハンダ付けします。

3

ピンをカップリングナットに差し込みます。

4

アングルエンドベルの向きを選択して、組み立てます。

5

アセンブリナットでロックします。
