I/O配置

配置至PROFINET IO装置的I/O端口领域为输入512～767、4096～7871、11648～15807，输出768～1023、7872～11647、19904～24063。

关于其它端口编号，请参照“I/O端口管理表和配置”。

关于可以选择的配置，请参照“I/O增设板的组合和配置模式”。

输入模块、输出模块对应的I/O端口编号

根据输入模块和输出模块的设定，实际可使用的I/O端口编号的范围不同。

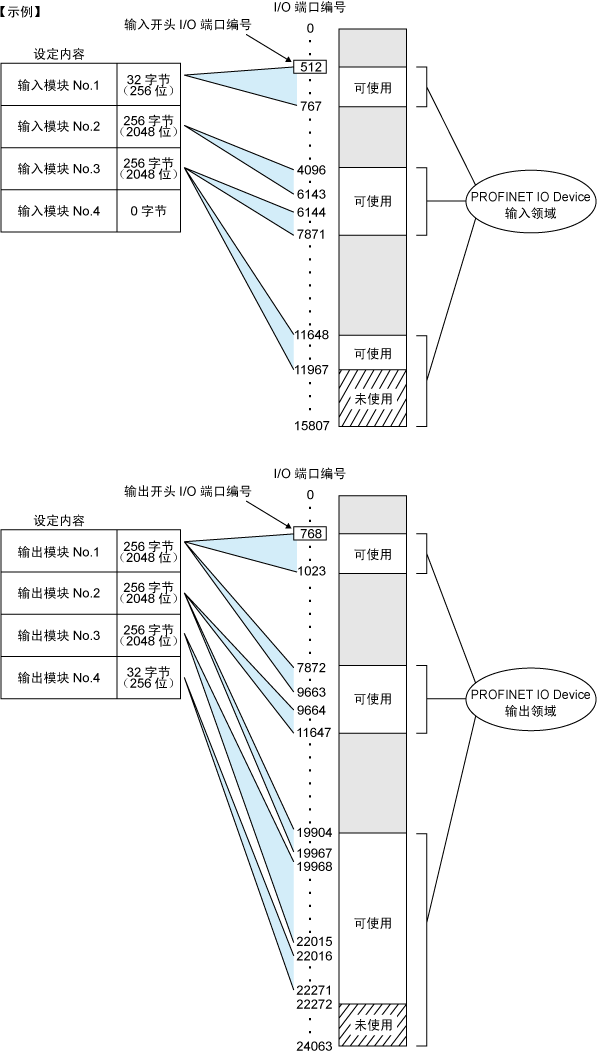

如下图所示，各模块对应的I/O端口编号配置为输入、输出的各开头I/O端口编号到模块的字节数×8位。
