设定项目属性

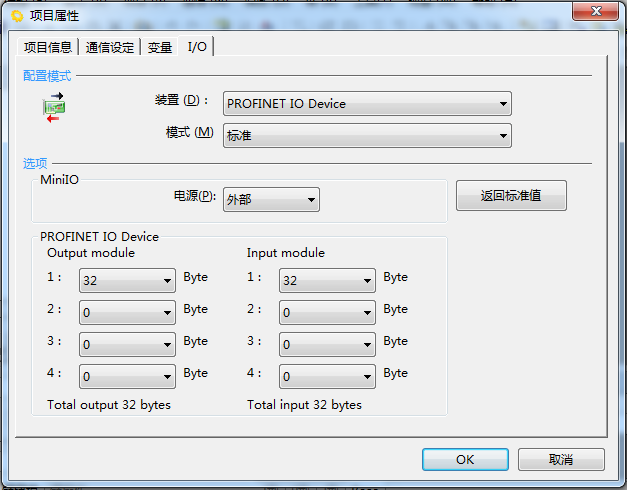

将PROFINET IO装置面板用作I/O增设板时，需在WINCAPSIII“设定项目”的“I/O”标签中注册下述信息。



配置模式

装置

	设定值
装置(D)	“PROFINET IO Device”或“[Parallel] + [PROFINET IO Device]”

模式

“标准”表示标准模式，“互换”表示RC3互换模式。关于配置模式的详细内容，请参照“各配置模式功能概要”。

	设定值
模式(D)	“标准”或“互换”

选件 MiniIO

电源

Mini I/O、Hand I/O和并行I/O的最大电流容量合计在1.3A以下时，也可进行内部电源供电。

	设定范围	默认值
电源(P)	“外部”或“内部”	外部

选件PROFINET IO

输出入模块

分别进行输入模块和输出模块的I/O配置。据此确定最大通用输出入位数。详细内容请参照“I/O配置”。

输出入模块	设定范围（字节）	默认（字节）
1	“32”或“256”	32
2～4	“0”、“32”、“256”中的任意一个	0
