并联连杆机器人的添加设定参数

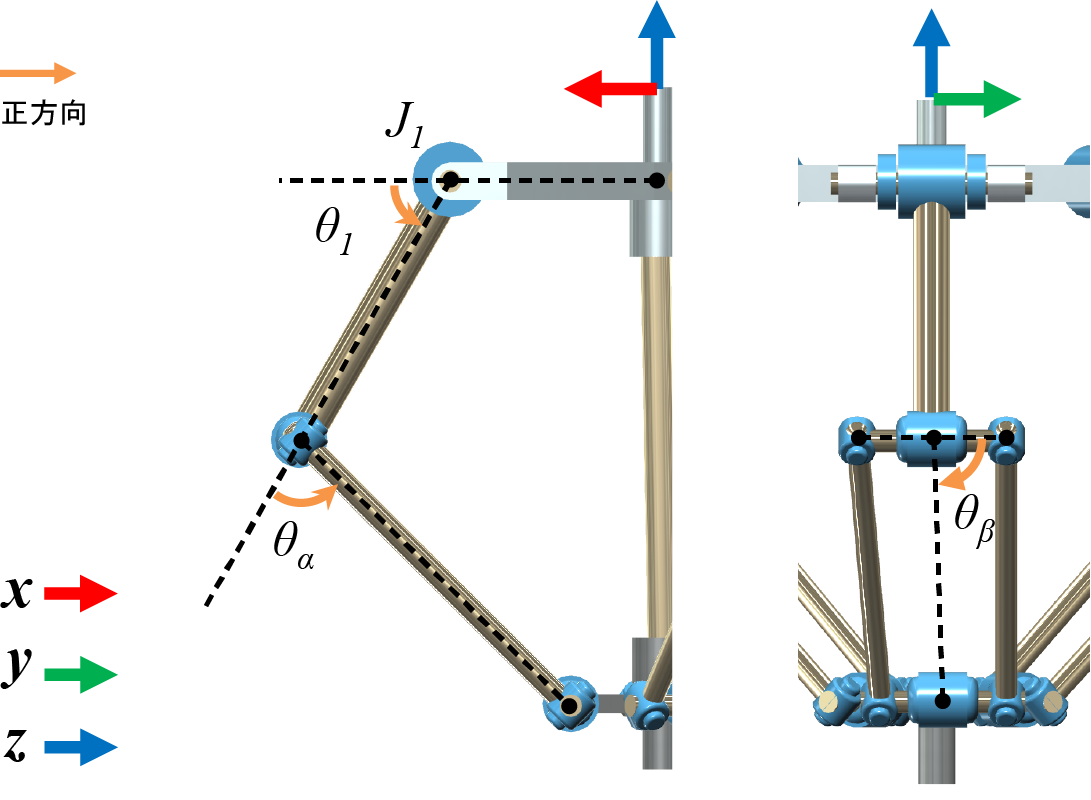

选择并联连杆机器人作为机器人型号时,除了电机轴角度(θ1)的动作范围限制外,为了防止肘部破损,还需要设定图中所示的θα、θβ的动作范围。

操作步骤

按照以下步骤打开使用条件画面,设定参数。

操作路径:[机械臂画面]-[辅助功能]-[F1 使用条件]

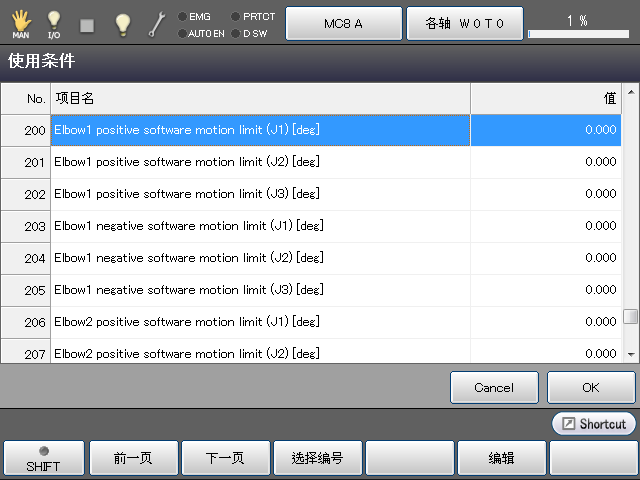

θα 的动作范围

θα的动作范围通过以下的参数进行设定。

编号 项目名
200 肘1正方向软件限位(J1)[deg]
201 肘1正方向软件限位(J2)[deg]
202 肘1正方向软件限位(J3)[deg]
203 肘1负方向软件限位(J1)[deg]
204 肘1负方向软件限位(J2)[deg]
205 肘1负方向软件限位(J3)[deg]

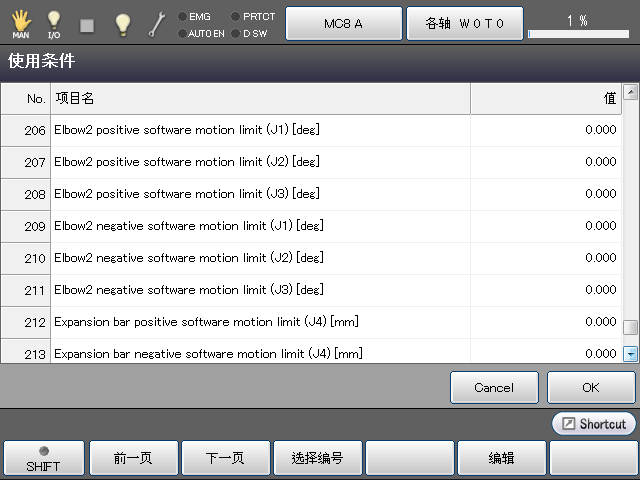

θβ的动作范围

θβ的动作范围通过以下的参数进行设定。

编号 项目名
206 肘2正方向软件限位(J1)[deg]
207 肘2正方向软件限位(J2)[deg]
208 肘2正方向软件限位(J3)[deg]
209 肘2负方向软件限位(J1)[deg]
210 肘2负方向软件限位(J2)[deg]
211 肘2负方向软件限位(J3)[deg]

使用4轴并联连杆机器人时

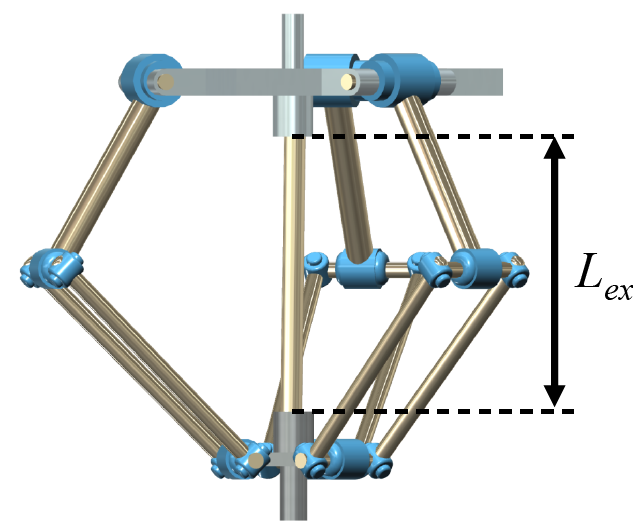

选择了4轴并联连杆机器人时,向4轴传递动力的部分是伸缩机构,因此需要设定图中所示的伸缩长Lex的最大值和最小值。

Lex通过以下的参数进行设定。

编号 项目名
212 伸缩杆p正方向软件限位(J4)[mm]
213 伸缩杆负方向软件限位(J4)[mm]
