伺服LOG的图表显示方法

可以利用WINCAPSIII的伺服LOG功能图表显示数据。

伺服LOG数据获取

请利用WINCAPSIII的数据发送接收功能接收伺服LOG。

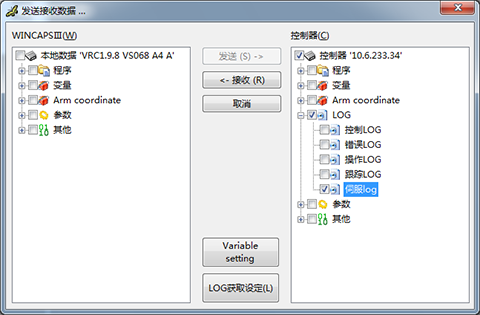

选择[通信]-[发送接收数据]，按下[发送接收数据]。显示“发送接收数据画面”。
选择[控制器]侧的[LOG]-[伺服LOG]，按下[<-接收]。
将伺服LOG数据复制到WINCAPSIII的项目。

伺服LOG数据的图表显示

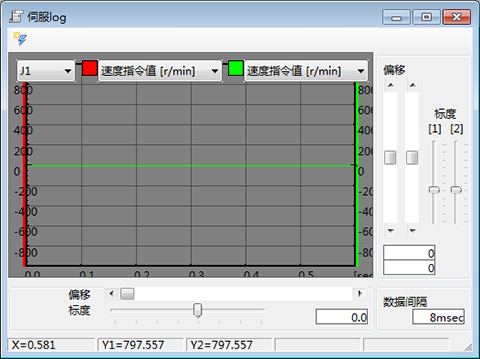

选择[显示]-[LOG]-[伺服LOG]，图表显示WINCAPSIII项目内的伺服LOG数据。
调整图表的标度、偏移，确认数据。

监视数据的文件保存方法

可以利用WINCAPSIII，以CSV文件格式保存伺服LOG数据。

选择[文件]-[导出]，显示“导出画面”。
指定[保存目标文件夹]，勾选[LOG]内的[伺服LOG（Log_Srv.csv）]，按下[导出]。
以CSV格式将数据保存到指定文件夹中。
