使用RS-422A通信板时的关联

通过协调功能使用力感应器时，还可以设想将连接到Robot1机器人控制器的力感应器安装到Robot0的前端使用的场景。

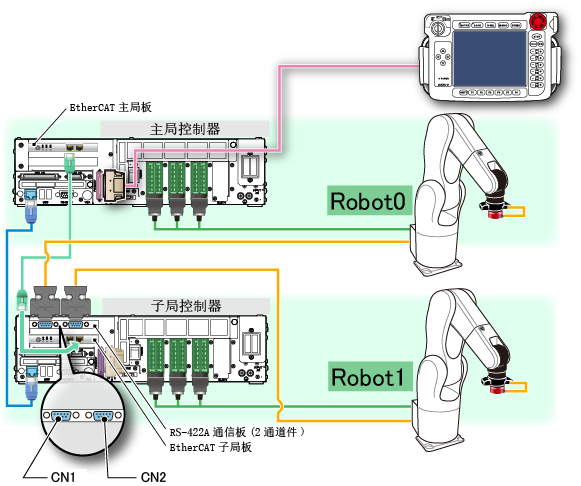

下图为表示上述情景的图。

在上图中，Robot0的力感应器被连接到安装在Robot1机器人控制器上的RS-422A通信板(2通道件)的CN1(之后，Robot1:RS-422A_CN1)。
在这种情况下，需要将Robot0的力感应器和Robot1:RS-422A_CN1进行关联。
关联按以下流程进行。

1

将Robot0指定成领导。

2

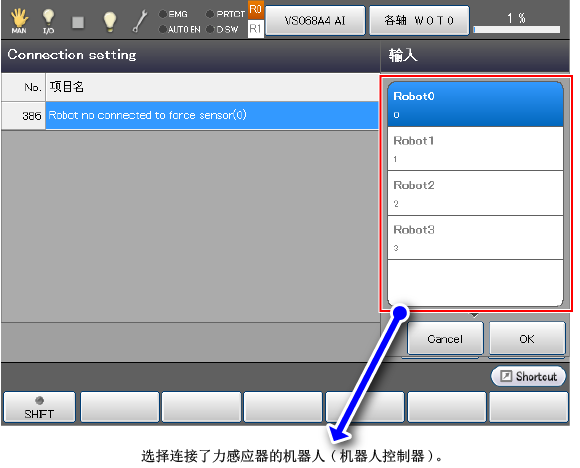

如果将用户等级设为“维护”，在下一操作路径进行操作，则显示下图的“连接设定”视窗。

在该视窗设定将Robot0的力感应器连接到哪一个机器人(机器人控制器)。
在上图中，Robot0的力感应器被连接到安装在Robot1机器人控制器上的RS-422A通信板，因此选择“Robot1”后再按下[OK]按钮。

3

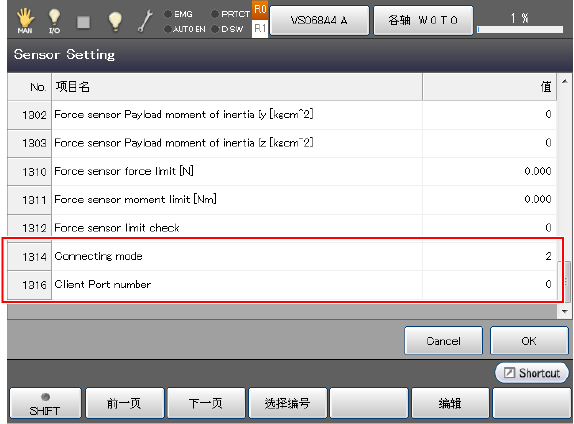

关闭[连接设定]视窗，在[传感器]视窗按下[F1 传感器设定]，即显示下图的[传感器设定]视窗。

设定该视窗中的以下项目。

• 将“1314:连接方法”设定成"2：RS422"。
• 将“1316:用户端口编号”设定成连接Robot0力感应器的RS-422A通信板COM编号。

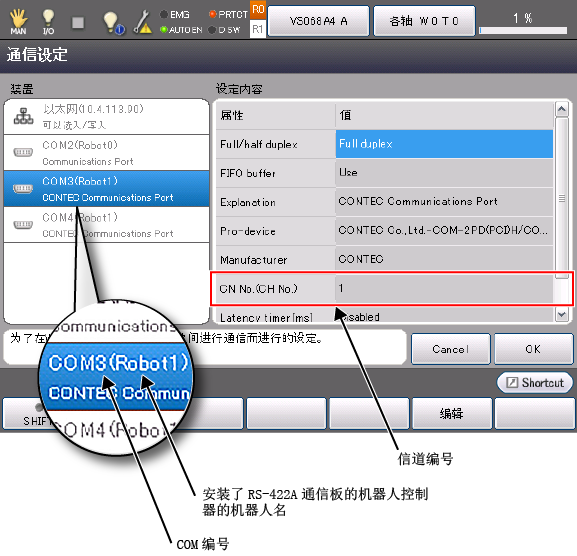

连接Robot0力感应器的RS-422A通信板COM编号可以通过以下视窗进行确认。

在该视窗中可以确认所有机器人控制器的端口内容。
由于Robot0的力感应器连接到Robot1:RS-422A_CN1，因此从上面的视窗可以知道COM编号为"3"。

至此，Robot0的力感应器关联结束。

所有力感应器都需要进行关联。
因此，如果是这里的系统构成，Robot1的力感应器也会同样进行关联。
