负载重心位置自动测量
这里以HSR、HSA1机器人为例来说明步骤。
Ver.2.3.*及更高版本可使用该功能。
1

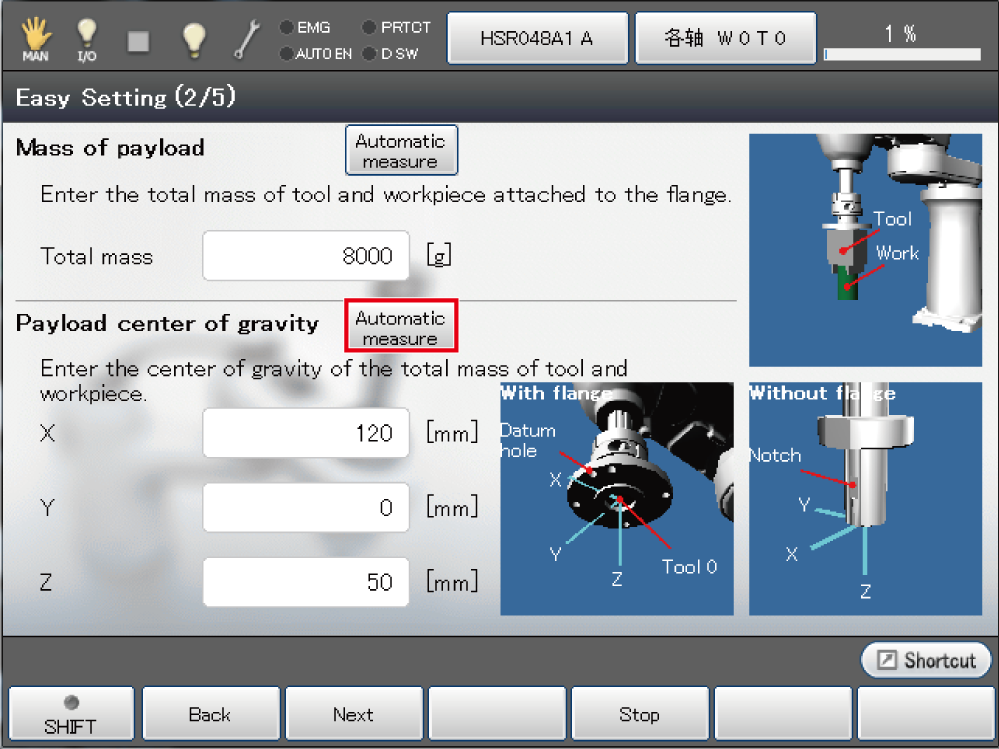

按负荷重心位置旁边的[自动测量]按钮。
负荷重心位置画面中将显示机器人的动作方式，以及测量时的注意事项。
确认后，按[OK]按钮。

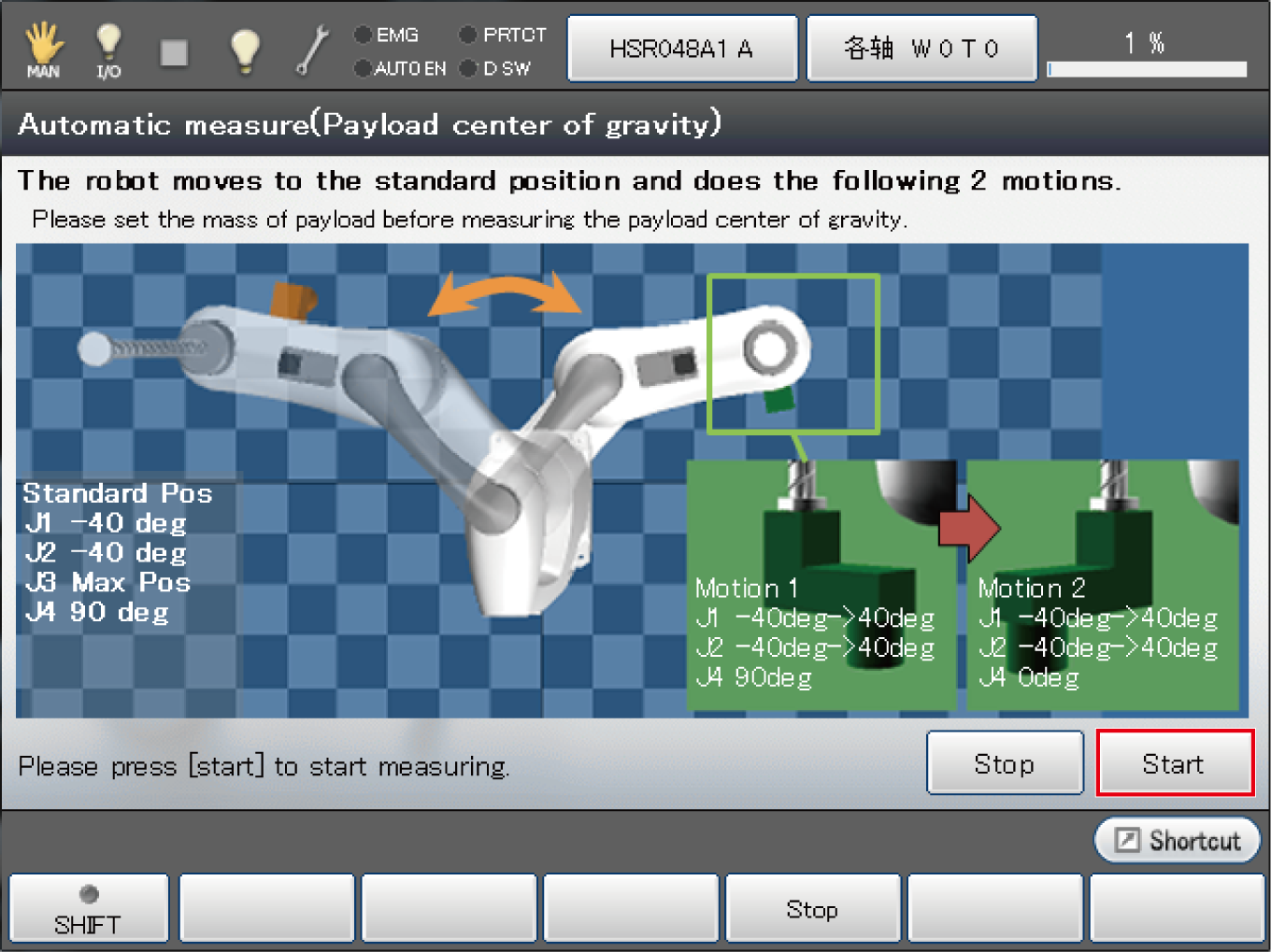

显示自动测量画面。
按[开始]按钮。
2
一边按压双重安全开关一边按压[MOTOR]键，接通电机，按OK键。
按动作1的路径执行低速动作测量。
- 请确认夹治具等不与设备干涉。
- 由于可能以高于一般手动动作的速度动作，请勿靠近机器人的运行范围。

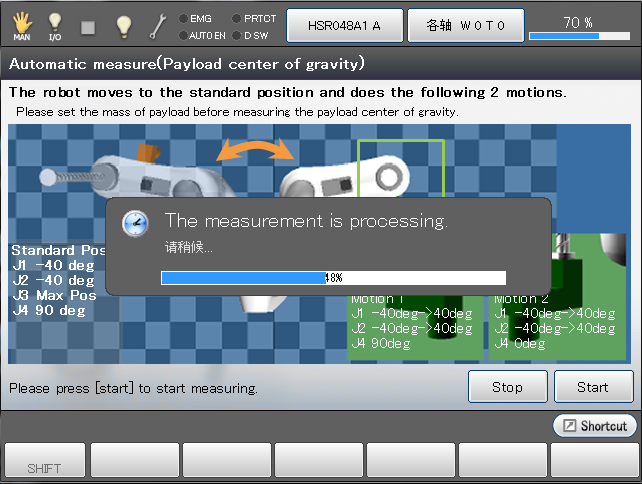

（执行中的画面）
一直按住双重安全开关和OK键，直到测量完成。
如果在测量中松开双重安全开关或OK键，测量中断。
3

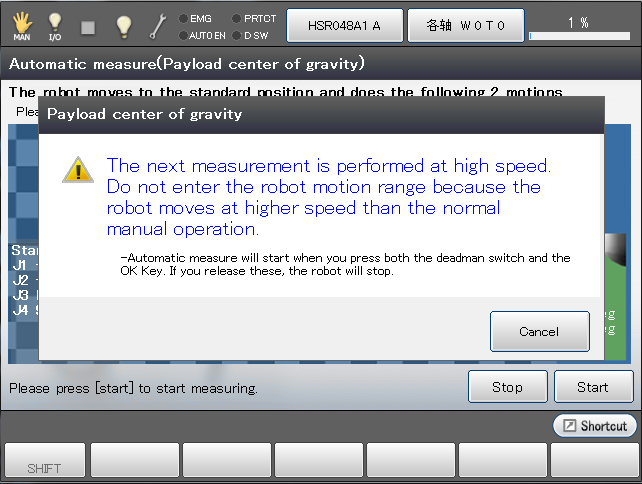

低速动作测量完成后，执行高速动作测量。
继续按住双重安全开关与OK键。
由于机器人会进行高速动作，因此请勿进入机器人的运行范围。
（执行中的画面）
4
按动作2的路径再次执行低速动作与高速动作。
（执行中的画面）
5
（执行中的画面）
6

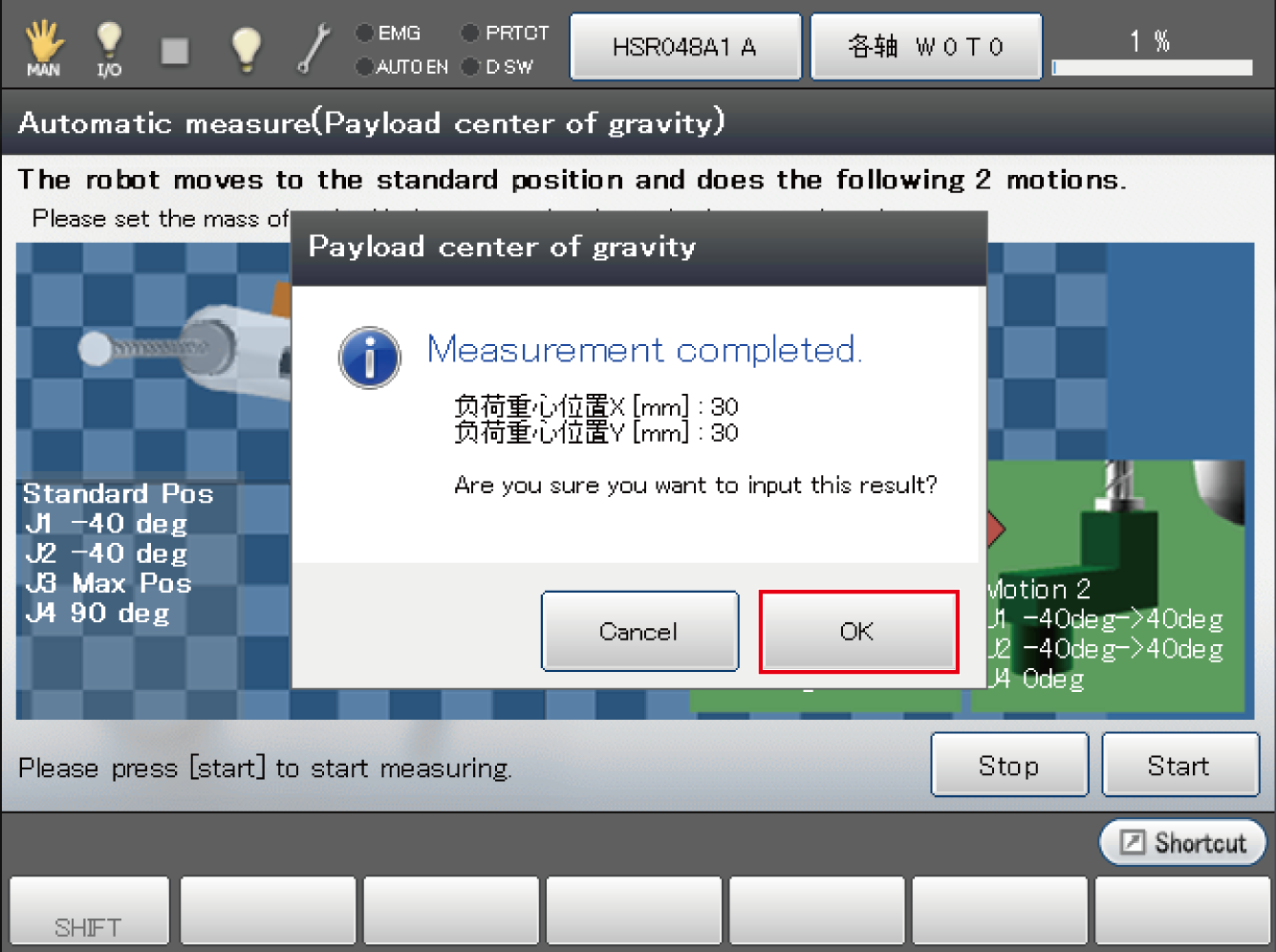

当测量值在最大允许范围内时，测量完成。
按[OK]按钮后，返回[简单设定]画面。输入负荷重心位置的测量值。
| 1 | HSR、HSA1中无法推断Z轴方向的重心位置。已知计算值时请直接输入该值。 |

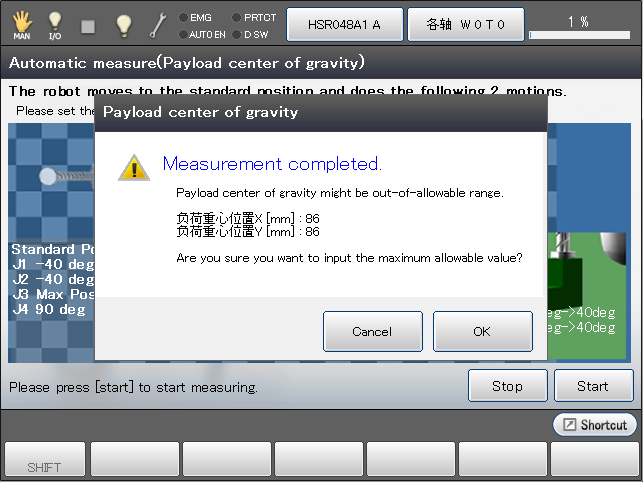

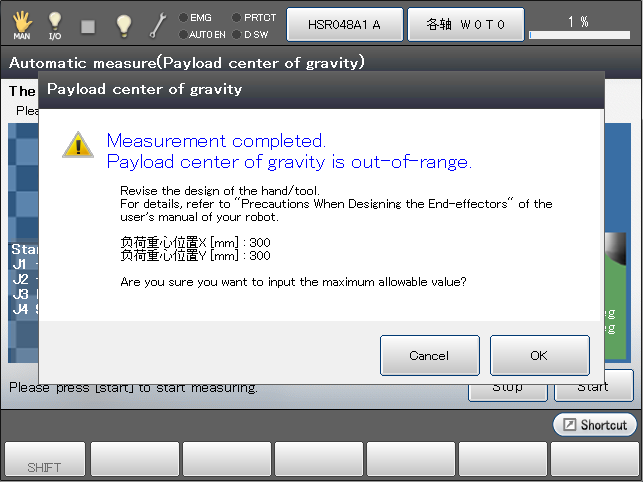

| 2 | 超出最大允许范围时，显示下述的消息。
|
| 3 | 请注意，在自动测量画面中按“Cancel”返回[简单设定] - [前端负载质量]设定画面时不会输入测量值。 |
