前端负载质量自动测量
这里以HSR、HSA1机器人为例来说明步骤。
1
按[简单设定]-[前端负载质量]设定画面上的[自动测量]按钮。

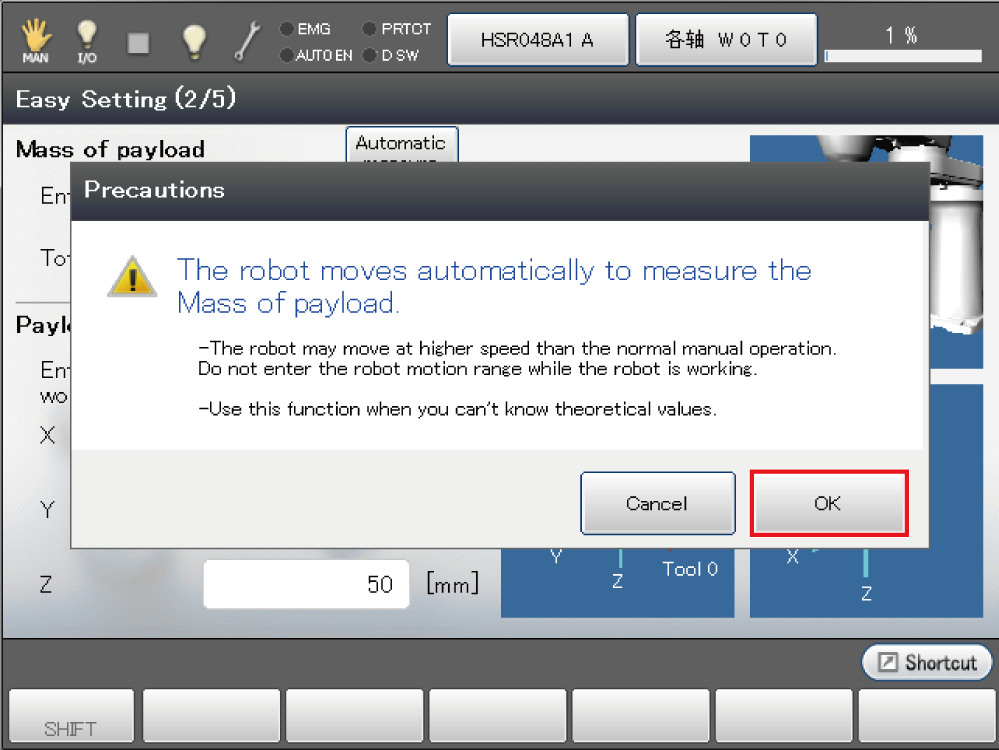

负载推断画面中将显示机器人的动作方式，以及测量时的注意事项。
确认后，按[OK]按钮。

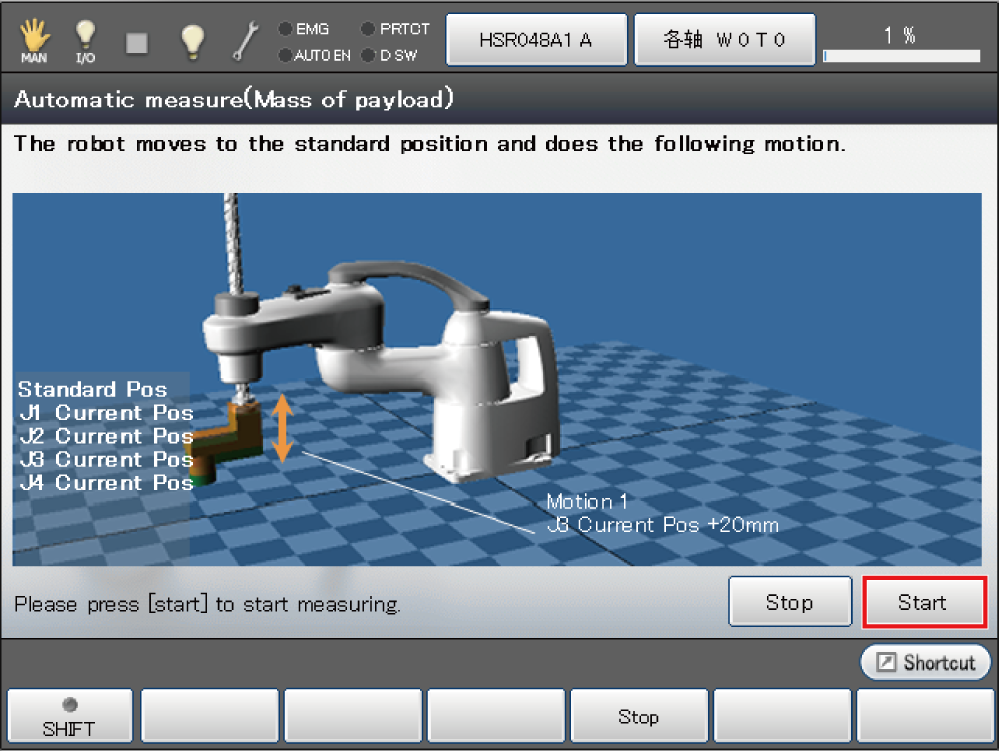

显示自动测量画面。
按[开始]按钮。
已知前端负载质量值（计算值）时，请使用该值。
2

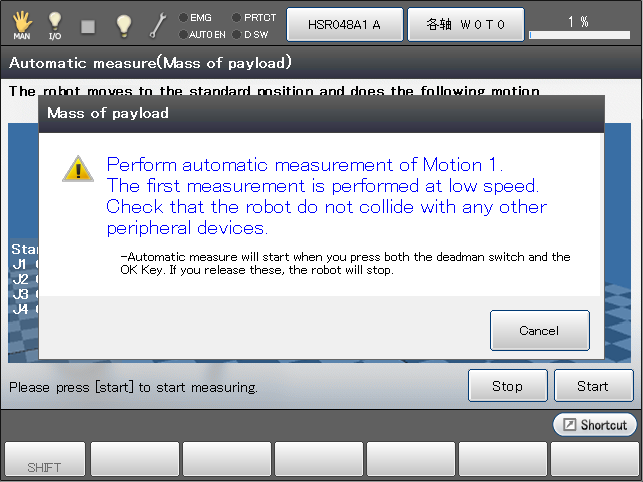

一边按压双重安全开关一边按压[MOTOR]键，接通电机，按OK键。
执行低速动作测量。
- 请确认夹治具等不与设备干涉。
- 由于可能以高于一般手动动作的速度动作，请勿靠近机器人的运行范围。

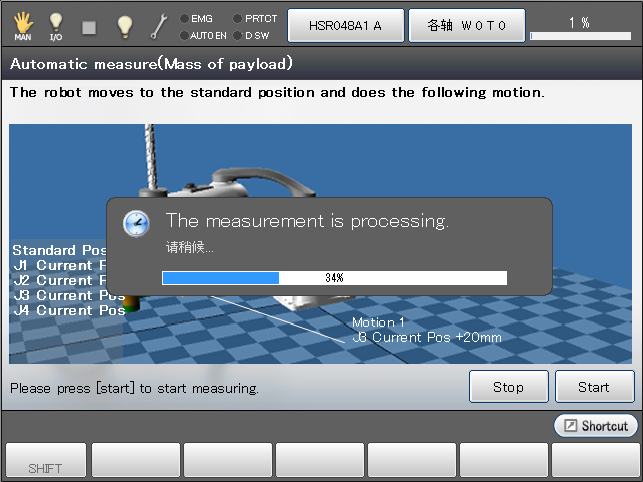

（执行中的画面）
一直按住双重安全开关和OK键，直到测量完成。

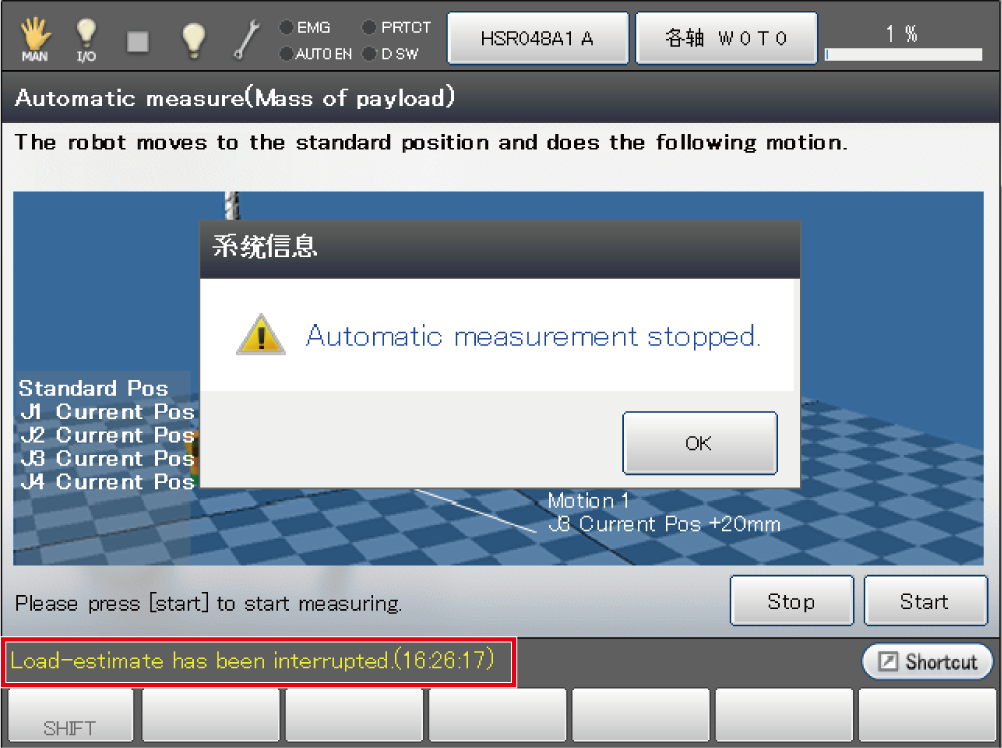

如果在测量中松开双重安全开关或OK键，测量中断。
3

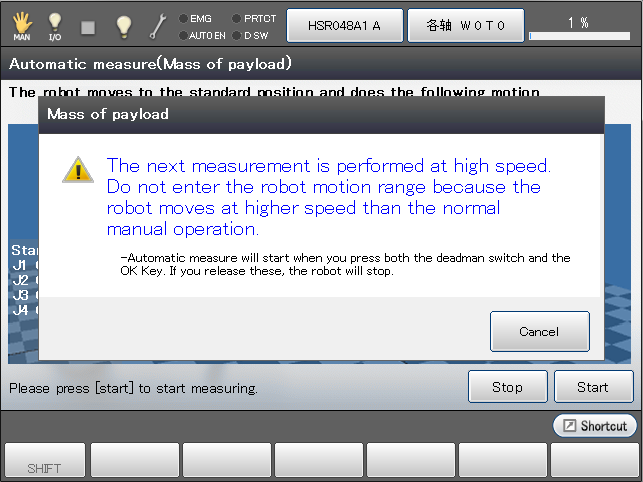

低速动作测量完成后，执行高速动作测量。
继续按住双重安全开关与OK键。
由于机器人会进行高速动作，因此请勿进入机器人的运行范围。
4

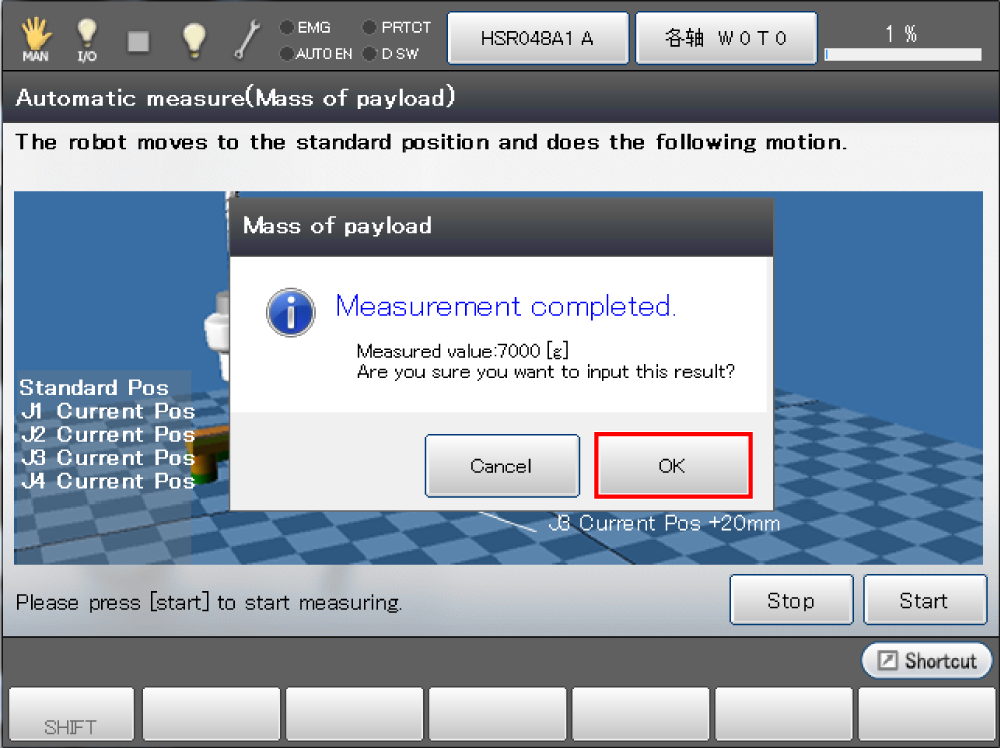

当测量值在最大允许范围内时，测量完成。

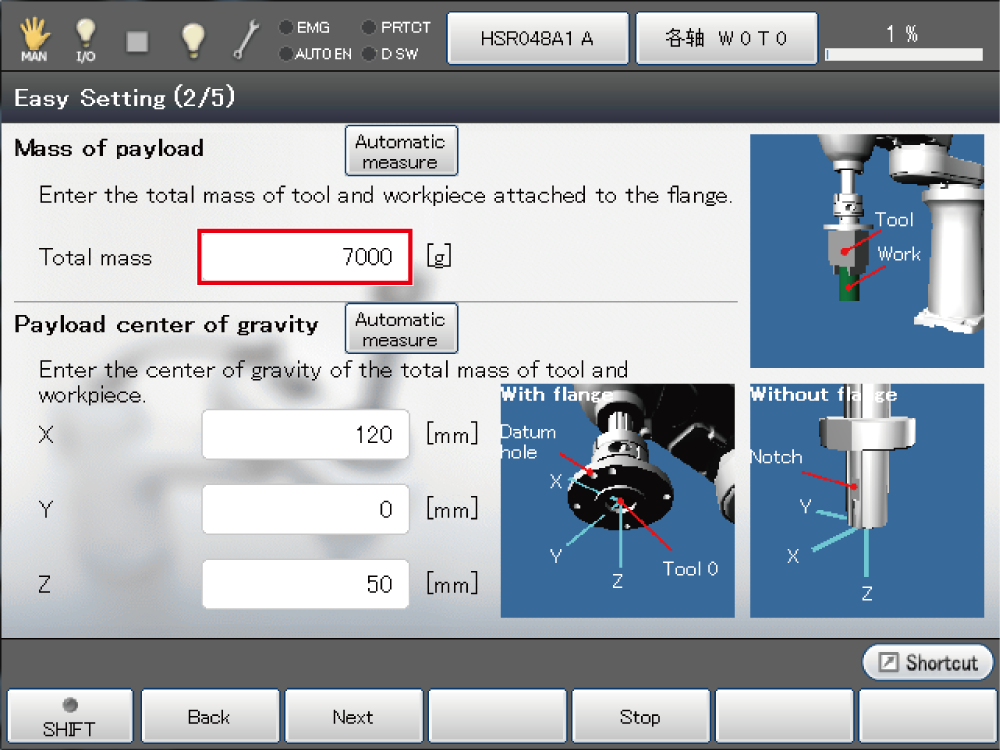

按[OK]按钮后，返回[简单设定]画面。输入前端负载质量的测量值。
超出最大允许范围时，显示下述的消息。

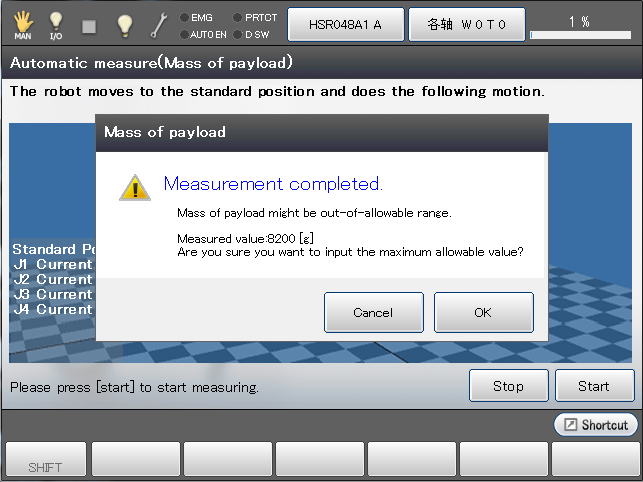

- 当测量值在最大允许范围附近时

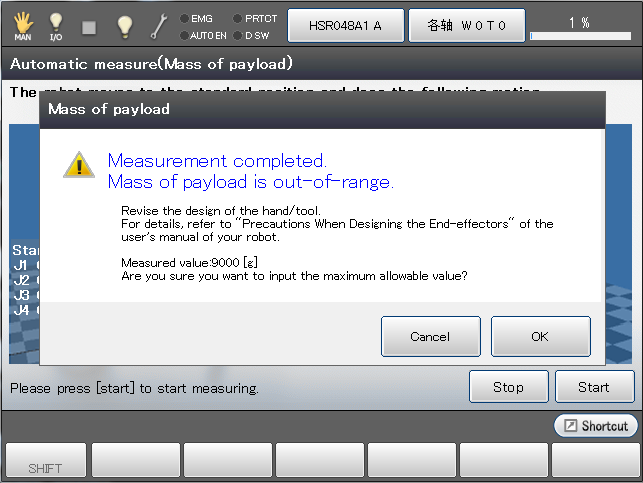

- 当测量值超出最大允许范围时
请注意，在自动测量画面中按“Cancel”返回[简单设定] - [前端负载质量]设定画面时不会输入测量值。
