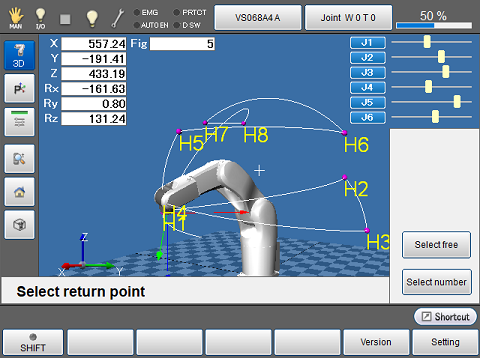

原点复位画面的显示、变更

显示机器锁定时机器人的3D图像。

按压3D按钮时，按钮的蓝色灯亮起。

变更机器人当前位置信息的显示方法。

可选择的显示包括“P型显示”、“J型显示”、“T型显示”、“无显示”4种，每次按压按钮均进行切换。

节线显示各轴的位置信息。

每次按压按钮可切换显示/不显示。

指定使用漫步旋钮变更3D图像显示方向时的旋转方向。

并且，如果选择放大器，则通过旋转漫步旋钮可放大/缩小3D图像。每次按压键，即可切换横向旋转、纵向旋转、放大/缩小。

变更3D图像的视点。

每次按压按钮，则按照默认→正面→上→右侧→默认的顺序显示。

变更3D图像的视点。

按压按钮后将移动视点，可观察机器人整体。

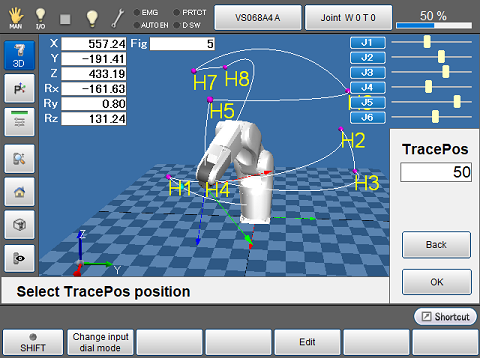

切换3D图像的视点移动和旋钮输入模式。

选择旋钮输入模式时，可以通过转动漫步旋钮来选择目标位置。

这个键仅在原点复位目标位置选择画面中显示。

显示使用的IPC的版本。

显示原点复位向导的设定画面。

进行原点复位向导相关设定的确认、变更。
