I/O的显示、操作
操作路径： 基本画面－[F4 I/O]
进行I/O监视与ON/OFF操作。

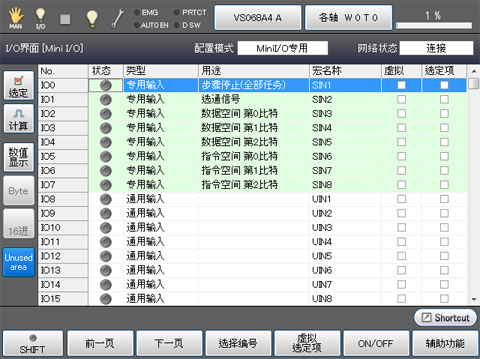

按压[F4 I/O]后，将显示以下所示[IO监视]视窗。
进行I/O的ON/OFF操作，机器人的输出信号将ON/OFF。
进行操作时，请充分确认安全。
关于操作步骤，请参照启动手册的“通过多功能教导器操作”。
| 功能键以外的键 | |
|---|---|
| [选定项] | 仅显示“选定项”选框栏中勾选的I/O编号。 |
| [计算] | 进行I/O的比特计算。 |
| [数值显示] |
进行I/O的比特计算。 如果按压按钮显示蓝色，则有效。 [数值显示]按钮有效时，有时可能无法使用“未使用领域”按钮。 |
| [Byte] |
切换I/O比特的计算方法。 [数值显示]按钮显示为蓝色时，可以切换。 |
| [16进制] |
用16进制表示计算结果。 [数值显示]按钮显示为蓝色时，可以切换。 |
| [未使用领域] |
显示未使用的I/O。 如果按压按钮显示蓝色，则有效。 默认值为有效。 [未使用领域]按钮无效时，有时可能无法使用“数值显示”按钮。 |
| 可使用的功能键 | |
|---|---|
| [F1 前一页] | 显示当前显示的I/O信息的上一页。 |
| [F2 下一页] | 显示当前显示的I/O信息的下一页。 |
| [F3 选择编号] | 显示数字键。 使用数字键输入I/O编号并按压[OK]，将移动至目标I/O编号。 所选择的I/O编号反衬显示。 也可通过多功能教导器的漫步旋钮和上下方向光标键进行选择。 |
| [F4 虚拟选定项] |
选择虚拟项目时，可切换虚拟设定。 选择选定项项目时，可切换选定项On/Off。 |
| [F5 On/Off] | 切换所选I/O编号的On/Off。 |
| [F6 辅助功能] | 显示I/O的辅助功能菜单。 |
| [F7 BusOff复位] | 解除DeviceNet通信的Busoff状态。 显示确认讯息后，按压[OK]按钮。 仅在使用DeviceNet时显示该按钮。 |
