I/O的数值显示

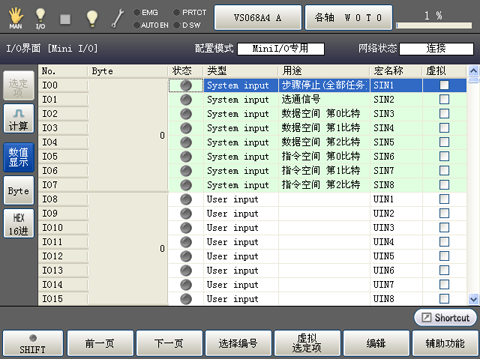

操作路径：[F4 I/O]-[I/O监视器上的[数值显示]键]

如果按压[I/O监视器上的[数值显示]键]，则显示I/O比特计算结果。

功能键以外的键
[数值显示]	进行I/O的比特计算。按压按钮时显示蓝色则功能有效，显示I/O监视器上的I/O比特计算结果。
[Byte]	切换I/O比特的显示类型。（按照“Byte→Word→Short→Integer→Single→Byte（返回开头）”的顺序进行切换）关于各显示类型的详细内容，请参照“I/O比特计算功能的操作”。
[HEX 16进制]	用16进制表示计算结果。按压按钮时显示蓝色则功能有效，使用16进制数显示I/O比特计算结果。再按一次按钮则返回用10进制数显示。

功能键以外的键

[数值显示]

进行I/O的比特计算。

按压按钮时显示蓝色则功能有效，显示I/O监视器上的I/O比特计算结果。

[Byte]

切换I/O比特的显示类型。
（按照“Byte→Word→Short→Integer→Single→Byte（返回开头）”的顺序进行切换）

关于各显示类型的详细内容，请参照“I/O比特计算功能的操作”。

[HEX 16进制]

用16进制表示计算结果。

按压按钮时显示蓝色则功能有效，使用16进制数显示I/O比特计算结果。再按一次按钮则返回用10进制数显示。

可使用的功能键
[F1 前一页]	显示当前显示的I/O信息的上一页。
[F2 下一页]	显示当前显示的I/O信息的下一页。
[F3 选择编号]	显示数字键。使用数字键输入I/O编号并按压[OK]，将移动至目标I/O编号。所选择的I/O编号反衬显示。也可通过多功能教导器的漫步旋钮和上下方向光标键进行选择。
[F4 虚拟选定项]	选择虚拟项目时，可切换虚拟设定。选择选定项项目时，可切换选定项On/Off。
[F5 编辑]	按下该按钮则显示数字键，可进行数值的编辑。编辑的I/O范围根据当前选择的显示类型，显示在数字键上。
[F6 辅助功能]	显示I/O的辅助功能菜单。
