I/O比特计算功能的操作
操作路径：[F4 I/O]-[I/O监视器上的[计算]键]

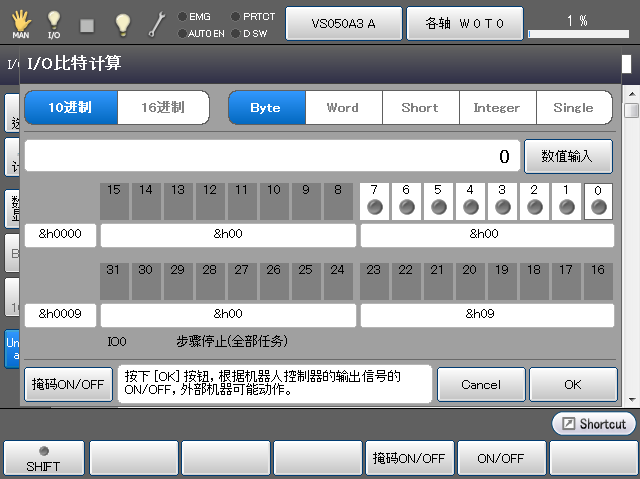

如果按压[I/O监视器上的[计算]键]，则显示以下[I/O比特计算]视窗。
| 功能键以外的键 | |
|---|---|
| [10进制・16进制] | 切换用10进制数或者16进制数显示计算结果。 |
| [Byte] | 进行1字节部分的比特计算。 |
| [Word] | 进行2字节部分的比特计算。 |
| [Short] | 进行2字节部分的比特计算（正负整数值）。 |
| [Integer] | 进行4字节部分的比特计算（整数值）。 |
| [Single] | 进行4字节部分的比特计算（小数）。 |
| [数值输入] |
显示数字键。 如果使用数字键输入比特计算值后按压[OK]，则输入值相应的比特会变为ON。 |
| [掩码ON/OFF] | 如果选择进行掩码设定的比特后按压[掩码ON/OFF]，则可切换所选择比特的掩码ON/OFF。 |
| 可使用的功能键 | |
|---|---|
| [F4 掩码ON/OFF] | 如果选择进行掩码设定的比特后按压[掩码ON/OFF]，则可切换所选择比特的掩码ON/OFF。 |
| [F5 ON/OFF] | 切换所选择比特I/O的ON/OFF。 |
| [F11 输入数值] |
显示数字键。 如果使用数字键输入比特计算值后按压[OK]，则输入值相应的比特会变为ON。 |
