机械臂显示设定的变更

操作路径：[F2 机械臂]-[F6 辅助功能]-[F7 显示设定]

变更在机械臂画面显示的信息的设定。

如果按[F7 显示设定]，显示以下[机械臂显示设定]视窗。

切换标签，设定各项目的“不显示/显示”后，按[OK]。

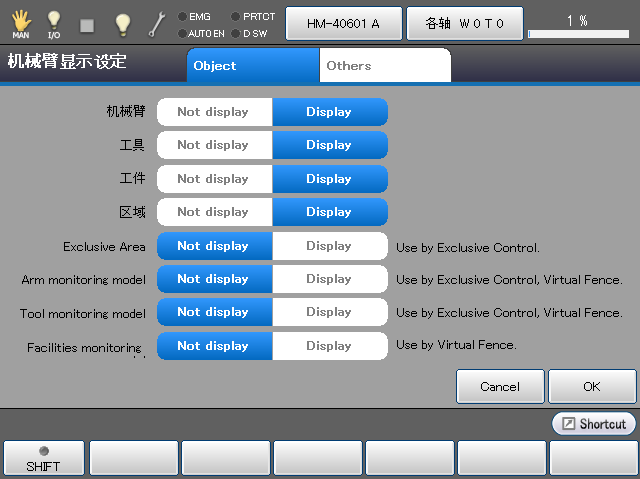

对象 标签

锁定时，在机械臂画面中显示机器人的3D图像的同时，设定显示的信息。

[排除区域]、[机械臂监视模型] 、[工具监视模型] 、[设备监视模型] 在排他控制或者虚拟栅栏的许可证有效时，可变更。（Ver.1.12.*或更高版本）

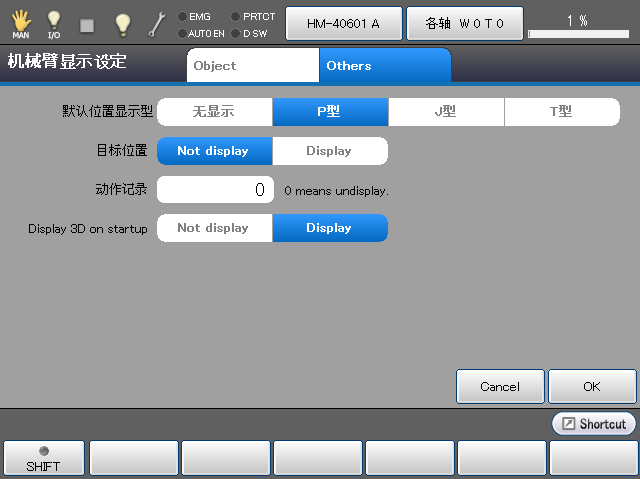

其他 标签

可选择默认位置显示型，设定是否显示目标位置。

选择[动作记录]时，F5键切换为[编辑]键，按下会显示数字键。使用数字键输入动作记录个数后按压[OK]，可变更动作记录的个数。

[启动时3D显示状态]设定在控制器启动时是否进行机械臂画面的3D显示。（Ver.1.12.*或更高版本）
