干扰检查区域的中心位置与角度、范围的设定

有2种设定干扰检查区域的方法。

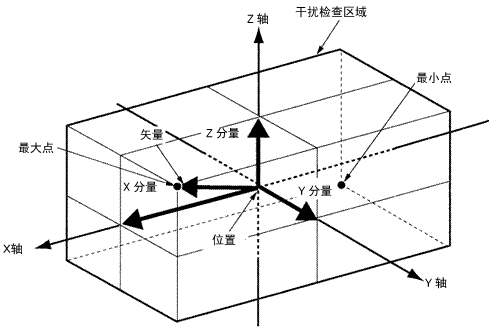

通过2点教导的设定

是对设定干扰检查区域的工件坐标的编号与最大点、最小点的2个点进行教导，设定干扰检查区域的方法。此处的最大点与最小点即设定编号的工件坐标上的最大点与最小点。
关于设定方法，请参照多功能教导器操作指南的“通过简单教导设定区域坐标”。

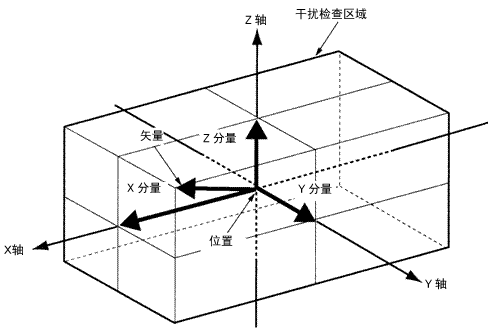

通过直接指定的设定

直接输入相对于基准坐标系的区域原点位置(X,Y,Z)与围绕基准坐标X轴、Y轴、Z轴的旋转角(Rx,Ry,Rz)以及决定区域范围的矢量。
关于设定方法，请参照多功能教导器操作指南的“区域坐标的显示、设定”。
