状态领域 （输出）

本章节，关于状态领域（16比特、输出）、状态领域奇偶性（奇数）（输出）的使用方法进行说明。

功能

将I/O指令处理的结果输出至外部。

使用方法

执行I/O指令，在PLC等上获取其结果时使用。
显示ON的比特值=1，OFF的比特值=0。

ON条件

• 如果赋予I/O指令，完成处理，则设置与指令相对应的状态。
• 输出状态领域的指令时，为了使状态领域和状态领域奇偶校验比特上的1的合计数为奇数，向奇偶校验比特输入“1”或“0”。

OFF条件

• 选通信号ON→OFF，将其置于OFF。
• 指令处理完毕之前，选通信号OFF时，状态信号一旦输出后，将在100ms内变为OFF状态。

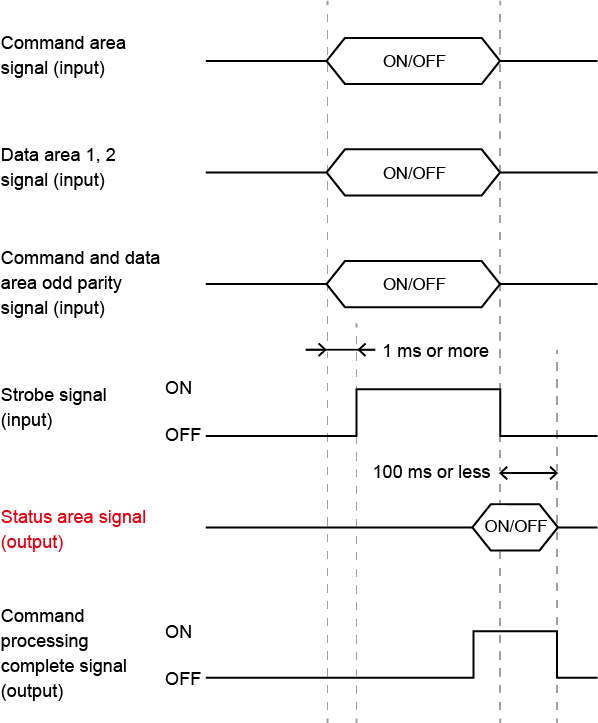

状态图
