WINCAPSIIIでの排他エリア設定
WINCAPSIIIのアームモデリング機能で排他エリアを作成し、データを出力します。
マスタロボットおよび、各スレーブロボットで行う必要があります。
ログインレベルはプログラマです。

排他エリアの作成手順
1
WINCAPSIIIのアームモデリングウィンドウを開き、エリアを作成します。
初めてこの機能を使用するときは、排他エリアウィンドウを開きます。
操作経路 : メニュー[表示] – [アーム座標系] – [排他エリア]

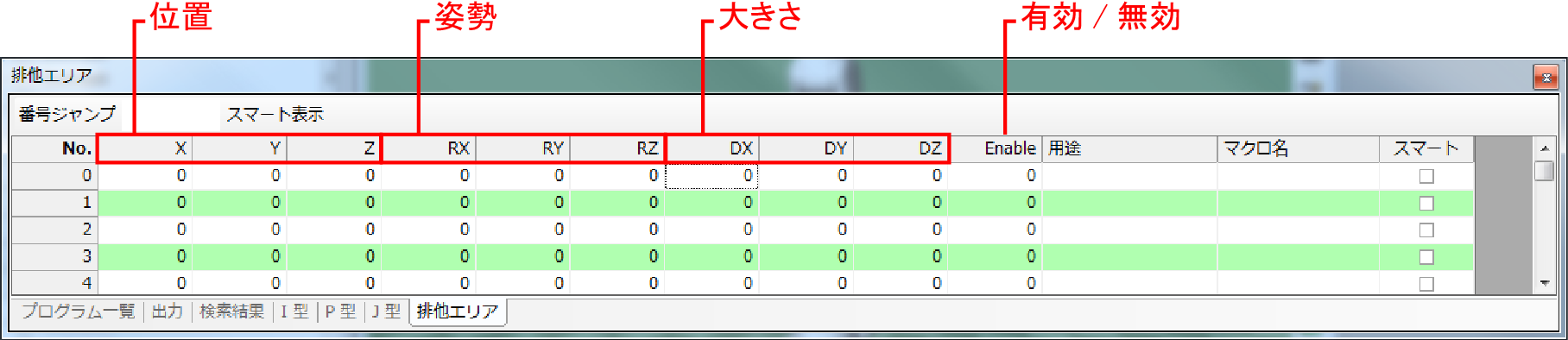

[排他エリア]ウィンドウのノードで排他モデルの位置や大きさを設定します。

| 項目 | 内容 |
|---|---|
| No. | エリア番号 |
| X | 位置X |
| Y | 位置Y |
| Z | 位置Z |
RX |
姿勢X |
| RY | 姿勢Y |
| RZ | 姿勢Z |
| DX | 大きさX |
| DY | 大きさY |
| DZ | 大きさZ |
| Enable | 1:有効 0:無効 |
2

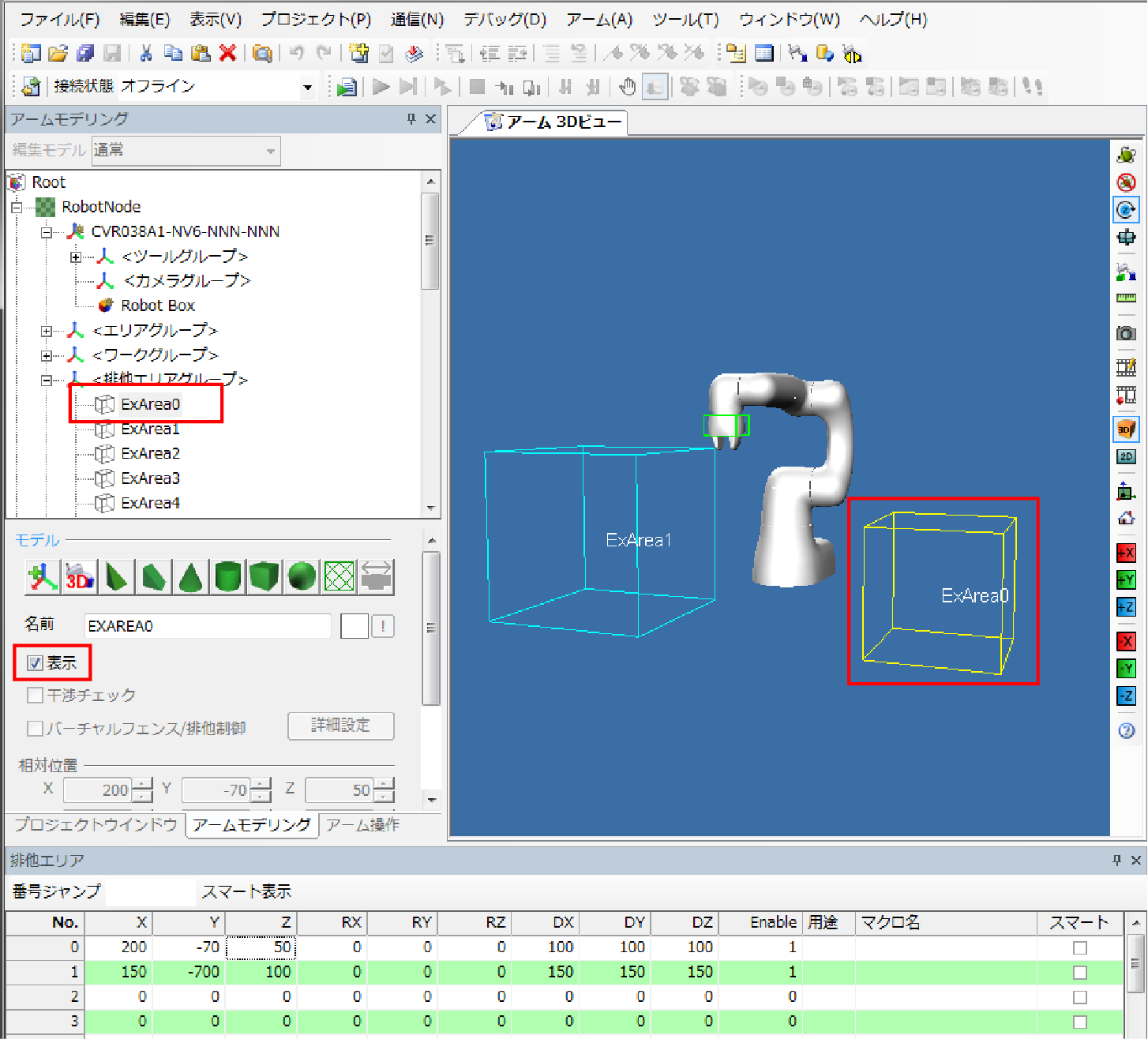

アームモデリングウィンドウで排他エリアの[表示]にチェックを入れると、エリアが表示されます。

3
排他エリアを複数作成する場合は、STEP1からSTEP2を繰り返します。
4
排他エリアのデータを出力します。

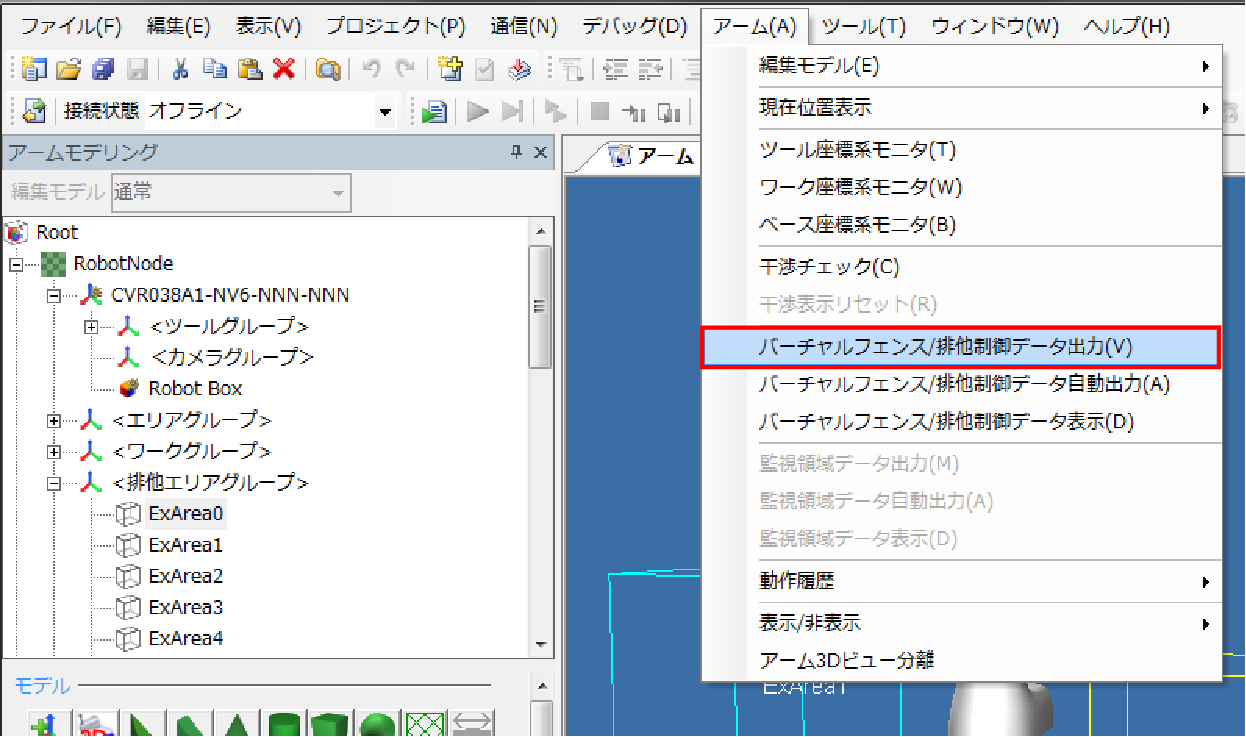

メニュー[アーム]の[バーチャルフェンス/排他制御データ出力]を選択します。
処理が完了すると、完了メッセージが表示されるので[OK]ボタンを押します。

出力した排他制御データを確認したい場合は、メニュー[アーム]の[バーチャルフェンス/排他制御データ表示]で確認することができます。
5
COBOTTAへ送信します。

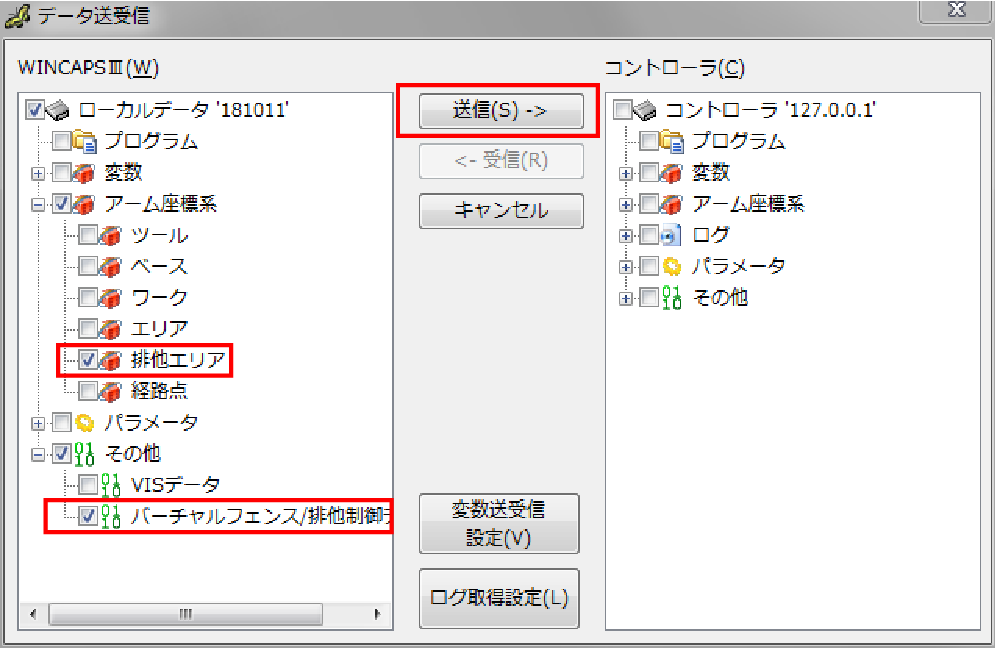

[排他エリア]及び[バーチャルフェンス/排他制御データ]にチェックが付いていることを確認して送信してください。
WINCAPSIIIガイドの "通信設定" 及び "データの送受信" を参照してください。
データ送信後、COBOTTAを再起動してください。

この作業を行うには、COBOTTAとWINCAPSIIIが通信可能になっている必要があります。通信設定の方法については、WINCAPSIIIガイドの "COBOTTAとの通信" を参照してください。
USBメモリでもデータの受け渡しができます。詳しくは "USBでのデータの受け渡し" を参照してください。
6

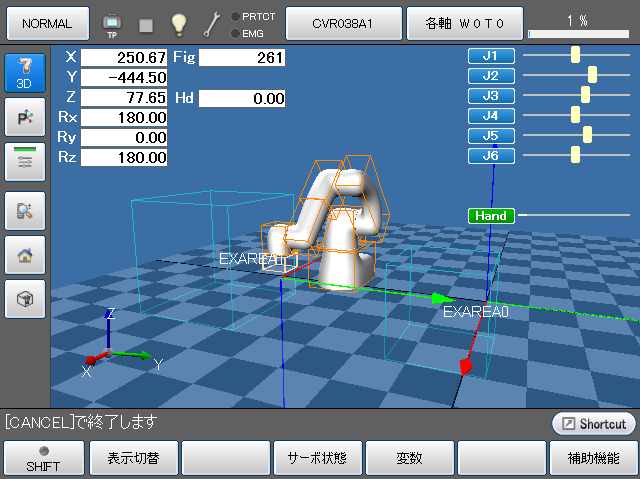

リモートTP/バーチャルTPでアーム画面を開きます。
排他制御データを表示するには、表示したい排他制御データの表示設定と、パラメータの[329:排他制御コントローラ設定]を[1:マスタ]または[2:スレーブ]に設定し、COBOTTAの再起動を行ってください。

排他制御データの表示/非表示
排他エリアや監視モデルの表示、非表示を設定することができます。

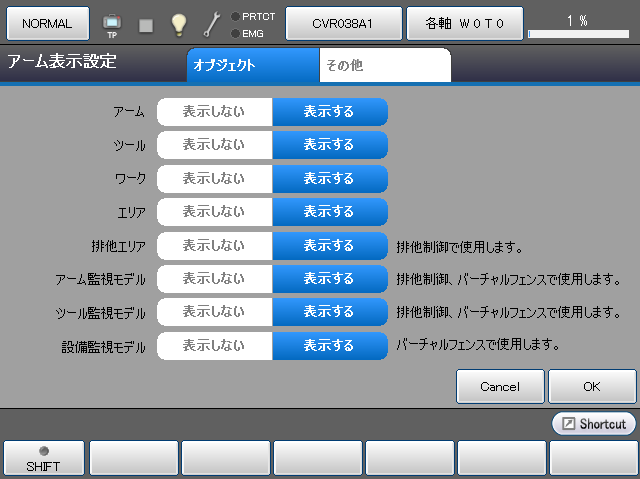

操作経路:基本画面 - [F2 アーム] - [F6 補助機能] - [F7 表示設定]
各項目の[表示しない/表示する]を設定後、[OK]を押します。
