ワークピースウェイト

ワークピース番号に紐づいたワークピースの質量[kg]・重心位置[mm]・慣性モーメント[kgm²]を設定します。

設定方法

ワークピースウェイトの設定は、WINCAPSIIIまたはスマートTPで行います。

WINCAPSIII

1

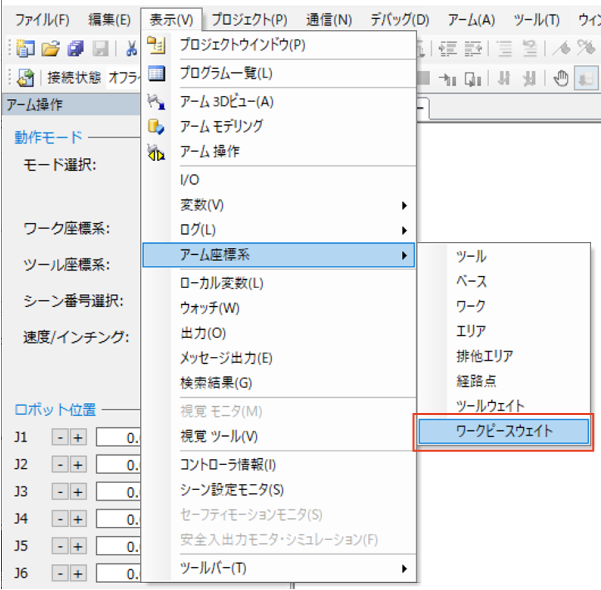

[表示]メニューの[アーム座標系] - [ワークピースウェイト]をクリックします。

2

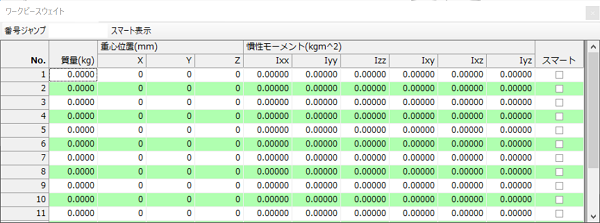

[ワークピースウェイト]ウィンドウで、設定したい項目を選択し、値を入力します。

3

COBOTTA PROセーフティパラメータツールを使用して、パラメータをロボットコントローラへ送信します。

詳しくは、COBOTTA PROセーフティパラメータツールユーザーズガイドの "3.1 パラメータ送信" をご覧ください。

スマートTP

1

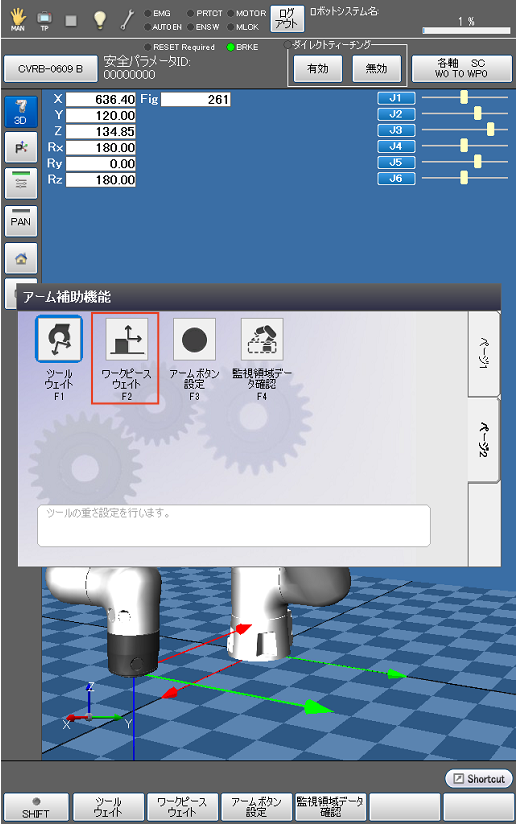

[アーム補助機能]画面の2ページ目の[F2 ワークピースウェイト]を押します。

操作経路 : 基本画面 - [F2 アーム] - [F6 補助機能] - [ページ2] - [F2 ワークピースウェイト]

2

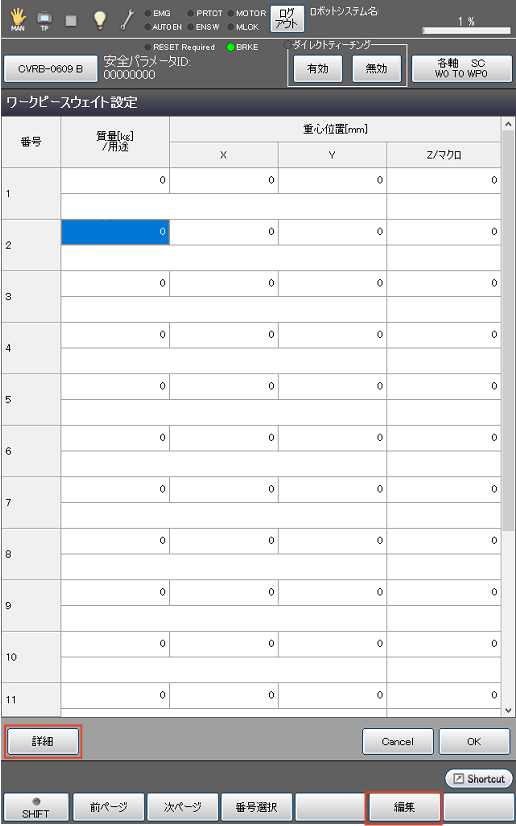

設定したい項目を選択し、[編集]ボタンから値を入力します。また、[詳細]ボタンから選択している番号の慣性モーメントを設定することができます。

3

ロボットコントローラのプロジェクトをWINCAPSIIIで受信します。

詳しくは、WINCAPSIIIガイドの "データの送受信" をご覧ください。

4

COBOTTA PROセーフティパラメータツールを使用して、パラメータをロボットコントローラへ送信します。

詳しくは、COBOTTA PROセーフティパラメータツールユーザーズガイドの "3.1 パラメータ送信" をご覧ください。
