Y轴、Z轴的机械末端变更

Y轴、Z轴的受限

通过准备、安装机械限动器螺栓可限制Y轴、Z轴的受限。

将机械限动器螺栓安装到轴内部的安装螺纹上。参照机械限动器螺栓安装方法，设定适当的受限。

机械限动器螺栓安装方法

1

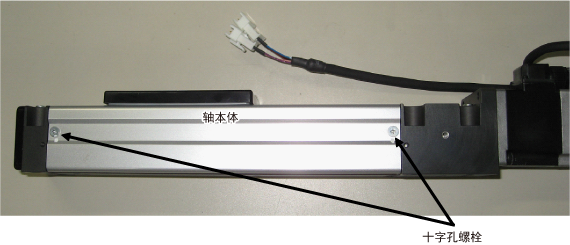

拆下轴本体侧面的2处十字孔螺栓。

2

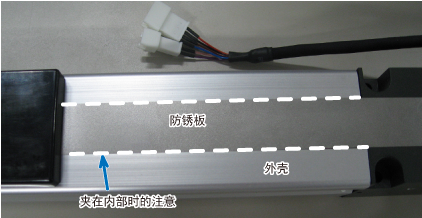

拆下轴本体侧面的外壳。

3

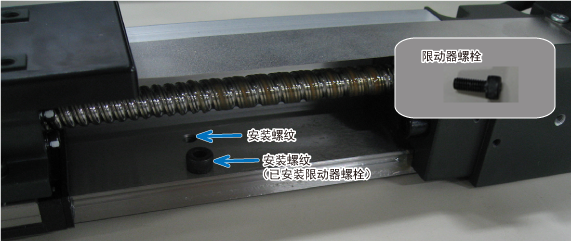

将机械限动器螺栓安装到内部的安装螺纹上。

4

按照Step1～Step3的步骤，拆下相对侧的外壳，共安装2个限制器螺栓。

至此，机械限动器螺栓的安装完成。
