机器人控制器和主局板的连接设定

进行机器人控制器和DeviceNet主局板的连接设定。

1　

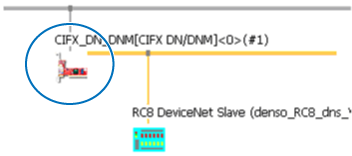

双击“系统构成的软件设定”中追加的DeviceNet主局板“CIFX DN/DNM”的图标。

2　

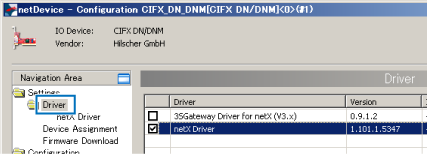

从画面左侧的分类中，单击[Setting]-[Driver]，并勾选“netX Driver”。

3

单击[Settings]-[Driver]-[netX Driver]。

4

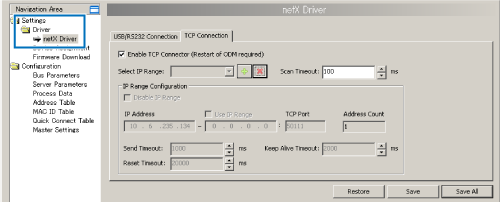

从[TCP Connection]标签中单击1的[＋]按钮。然后，在2中输入机器人控制器的IP地址，单击3的“Save”按钮。

5

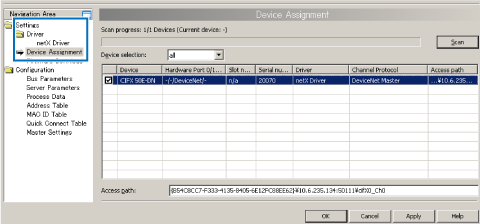

单击[Settings] - [Driver] - [Device Assignment]。
由于画面表中“CIFX50E-DN”或“CIFX”装置可见，因此勾选后单击“OK”。未可见时，在“Device selection”栏中选择“all”，并单击“Scan”按钮。

至此，机器人控制器和主局板的连接设定结束。
