系统构成的软件设定

进行构成系统的主局、子局设备软件的网络构成。

1　

导入EDS文件。

启动SYCON.net，选择主菜单-[Network]-[Import Device Descriptions]。

2

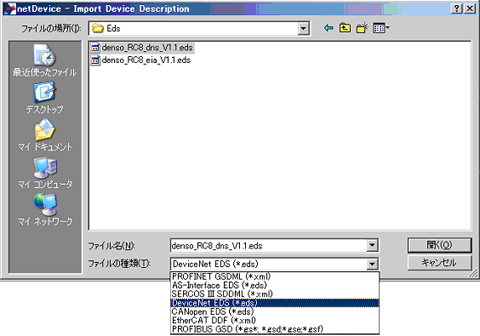

在文件种类中选择“DeviceNet EDS (*.eds)”，导入连接的DeviceNet子局设备的EDS文件。连接的各类子局设备需执行该作业。

选择相应的文件，并单击“Open”。

显示下一个视窗后，单击“是”。

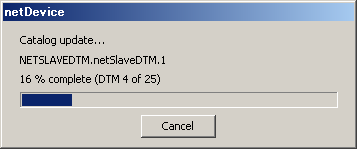

显示下一个视窗。视窗消失后，便完成导入。

3

设定DeviceNet主局板“CIFX DN/DNM”。

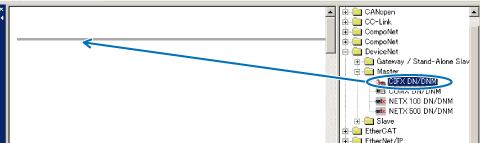

从画面右侧的分类中选择[DeviceNet]-[Master]-[CIFX DN/DNM]，拖动＆下拉到画面中央部的灰色横线位置。

4

设定子局设备。

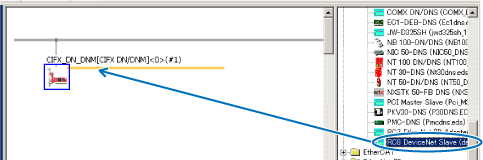

Step3中设定的主局板CIFX DN/DNM如下图所示。从画面右侧的分类中选择[DeviceNet]-[Slave]中相应的子局设备，拖动＆下拉到主局板处延长的黄色横线位置。连接的子局设备需全部执行该作业。此处，作为子局设备连接[RC8 DeviceNet Slave]。

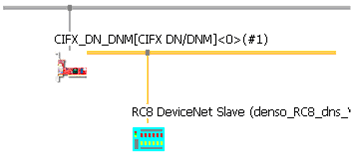

子局设备的图标如下图所示。

连接的子局设备需全部执行该作业。

至此，系统构成的软件设定结束。
