VS-6577型 3轴机械限动器制作图纸示例
变更3轴机械末端时，需要用户准备下图所示的备件。

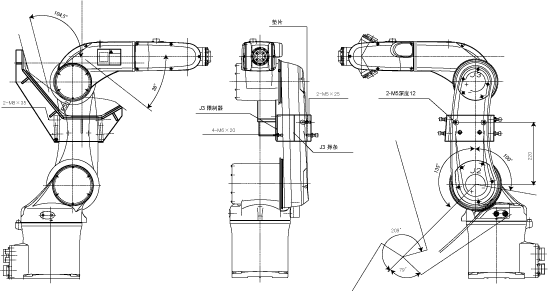

安装图
|
无法看清上图时请点击此处。(PDF:357KB) |

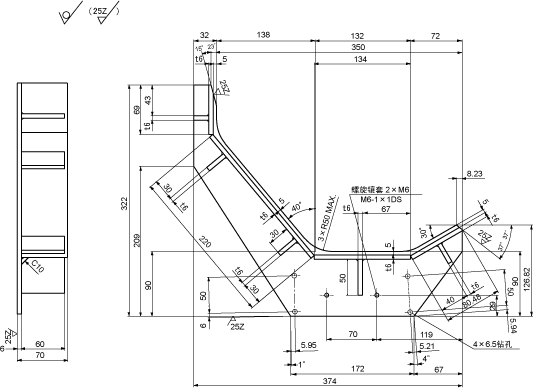

限制器的参考图
|
材质：A5083P-H32 注：结合部为焊接构造 |

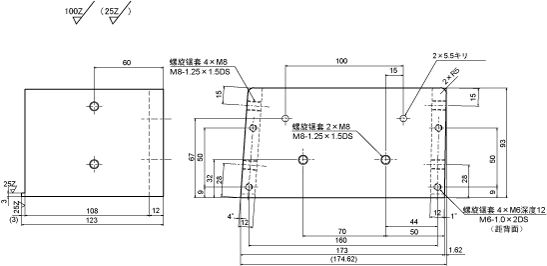

撑条的参考图
|
材质：A2017BE-T4 |
垫片的参考图
|
材质：S45C |
