照相机校准实施步骤

在传送带上设置作为3点基准的工件/标记,根据照相机的计测结果与使用机器人的位置示教结果的关系,计测照相机与机器人的正确的位置关系。按照如下步骤实施照相机校准。

对各传送带执行校准。

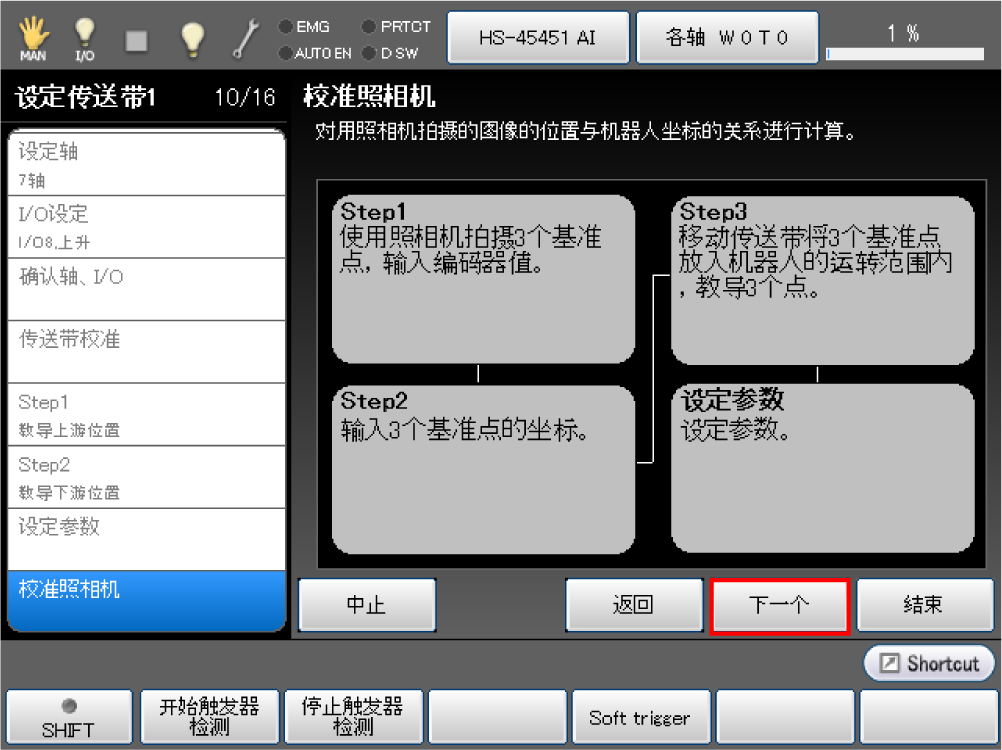

1 校准步骤的确认

显示照相机校准步骤的详细内容后,确认内容并按[下一步]。

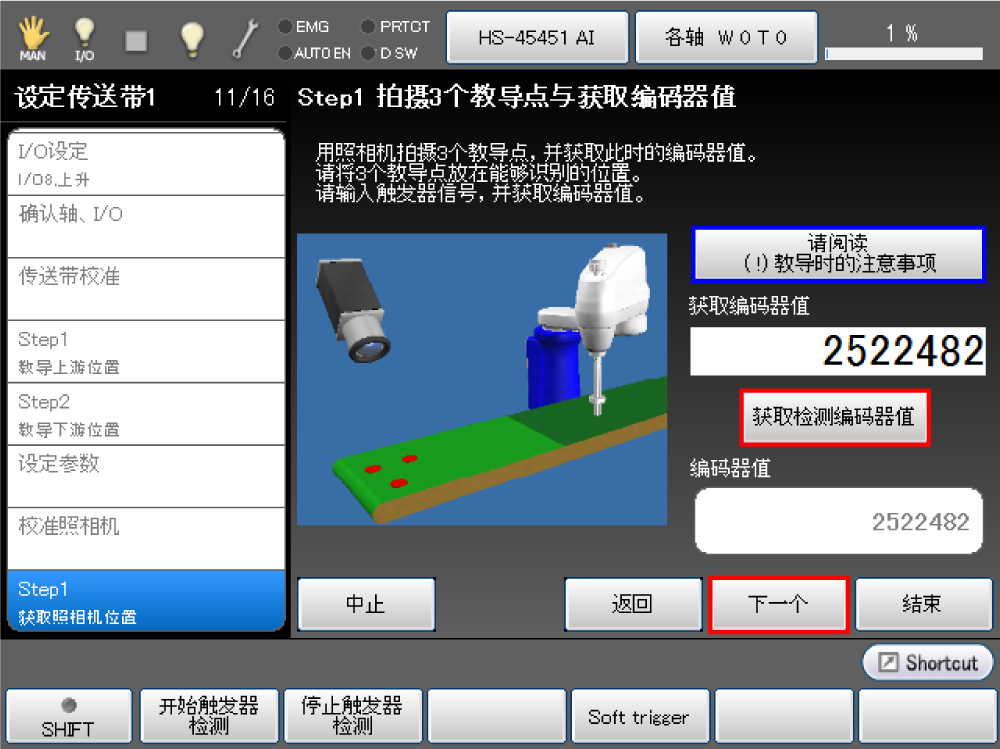

2 取得拍摄位置的编码器值。

获取教导点3点的拍摄图像和拍摄位置的编码器值。
在传送带上设置基准点,使用照相机拍摄3点。
另外,按压[获取检测编码器值]按钮,获取拍摄位置的编码器值。

通过触发器信号获取已锁存的值。

按压[请阅读(!)教导时的注意事项]后,显示设置基准点时的注意事项。
按压[OK]-[下一页]。

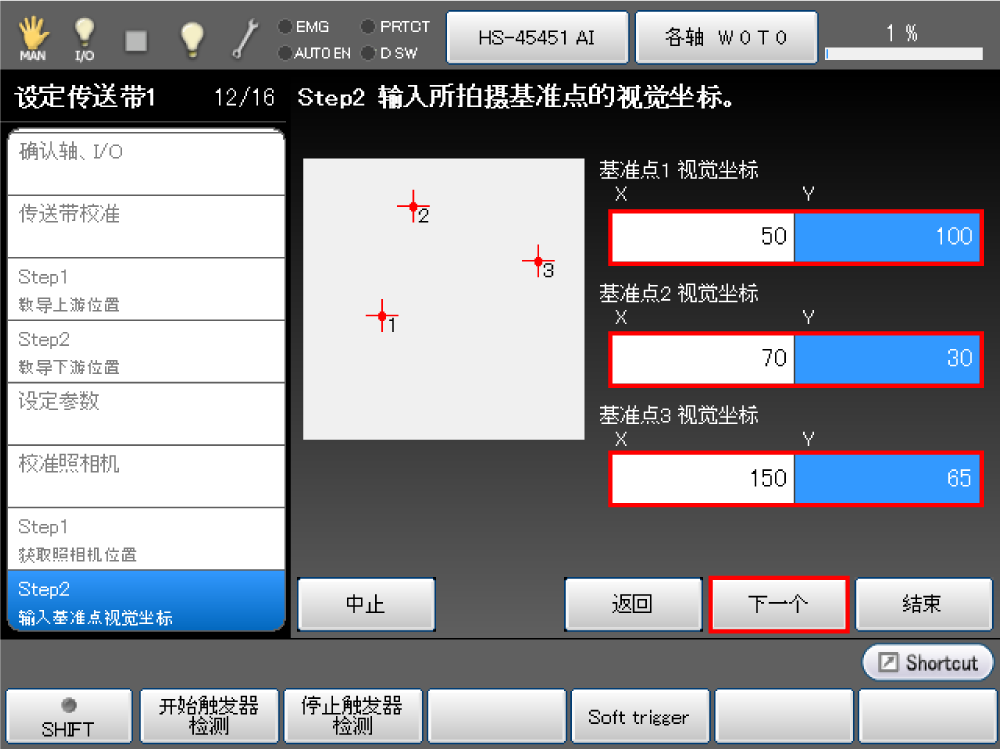

3 输入基准点的视觉坐标。

输入拍摄的基准点的视觉坐标。
选择各基准物视觉坐标的数值栏后显示数字键,然后输入值并按压[OK]进行确定。

所有视觉坐标的输入完成后,按[下一步]。

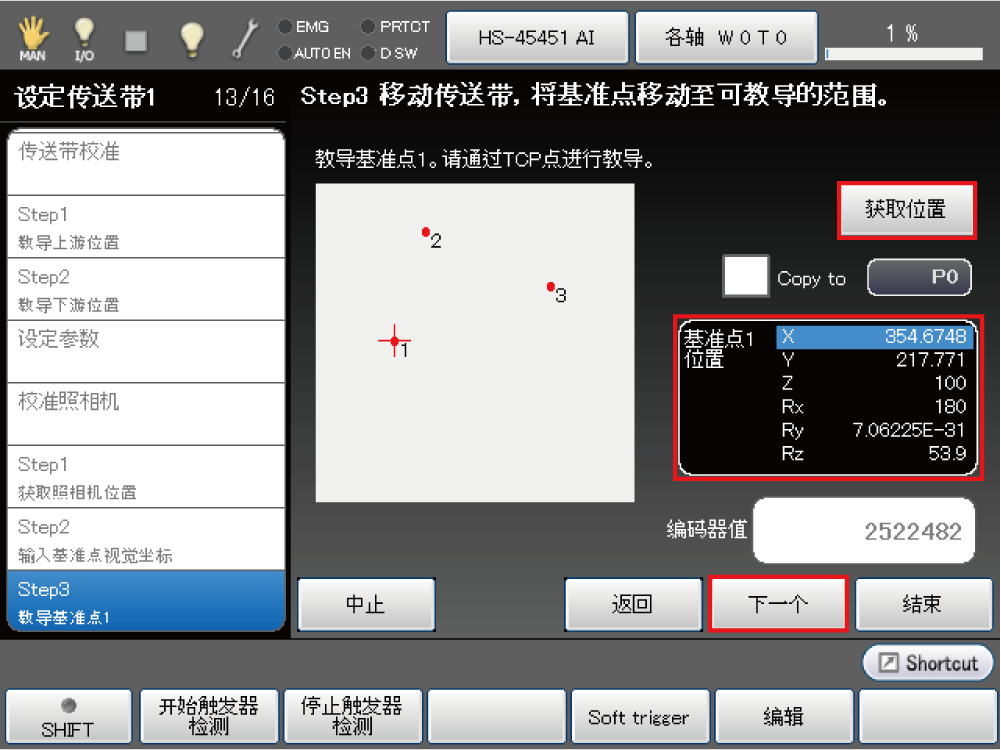

4 获取基准点的机器人坐标

教导基准点1。

起动传送带,将基准点移至可教导范围内。
将机器人移至可夹持基准点的位置,通过刀尖(TCP点)按压[获取位置],并执行教导。

  1. 将基准点1的获取位置返回到反传送带矢量方向的位置就是视觉传感器检测位置
  2. 跟踪动作时的夹持高度就是以3个基准点创建的平面的高度。

确认获取的位置,如果正确,则按[下一步]。

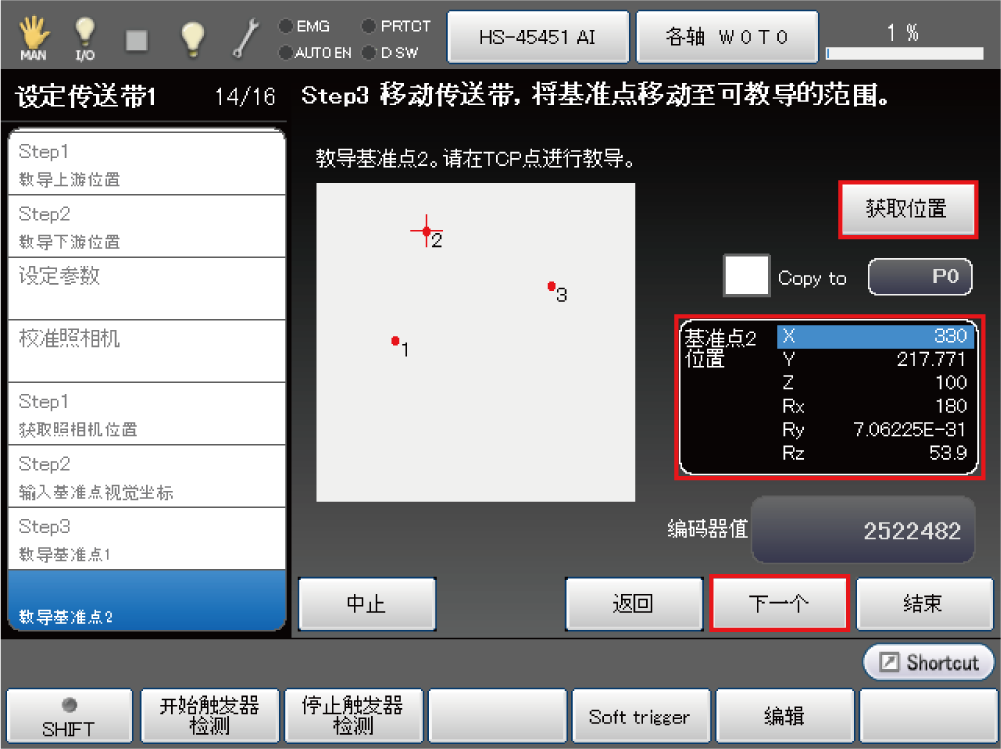

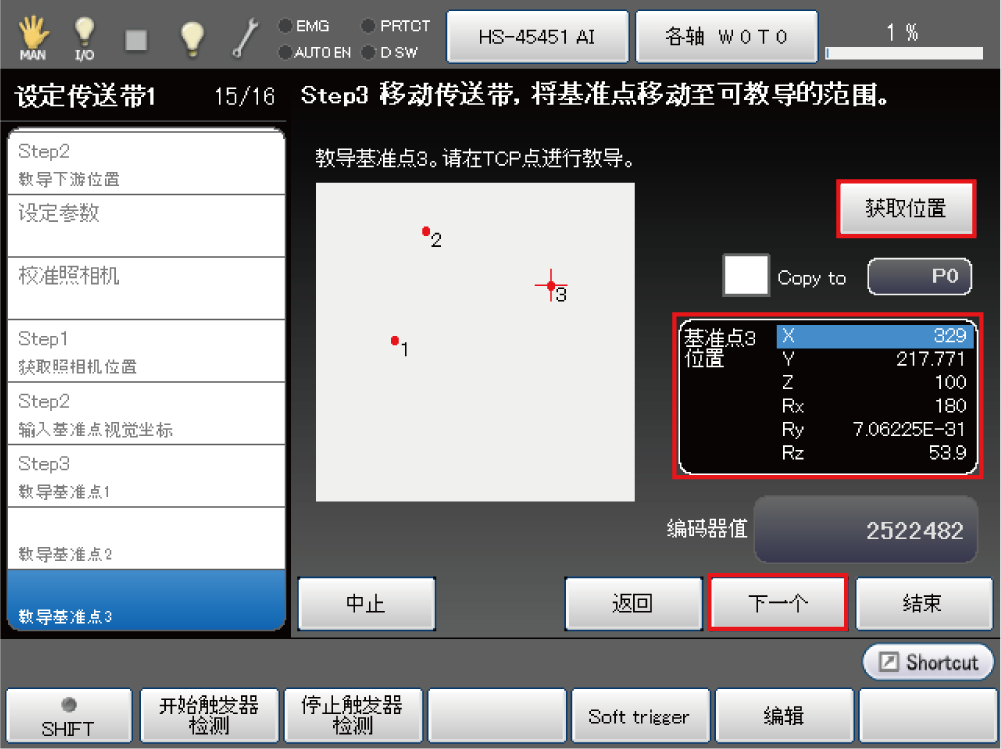

按照与基准点1相同的步骤获取基准点2、3的位置。

按压编辑按钮后,可变更位置的坐标。

使用获取传送带上流和下流位置的坐标和此时获取的编码器值,计算传送带的进给量和方向。因此,在考虑影响传送带的进给量和方向的因素后,再编辑坐标值。

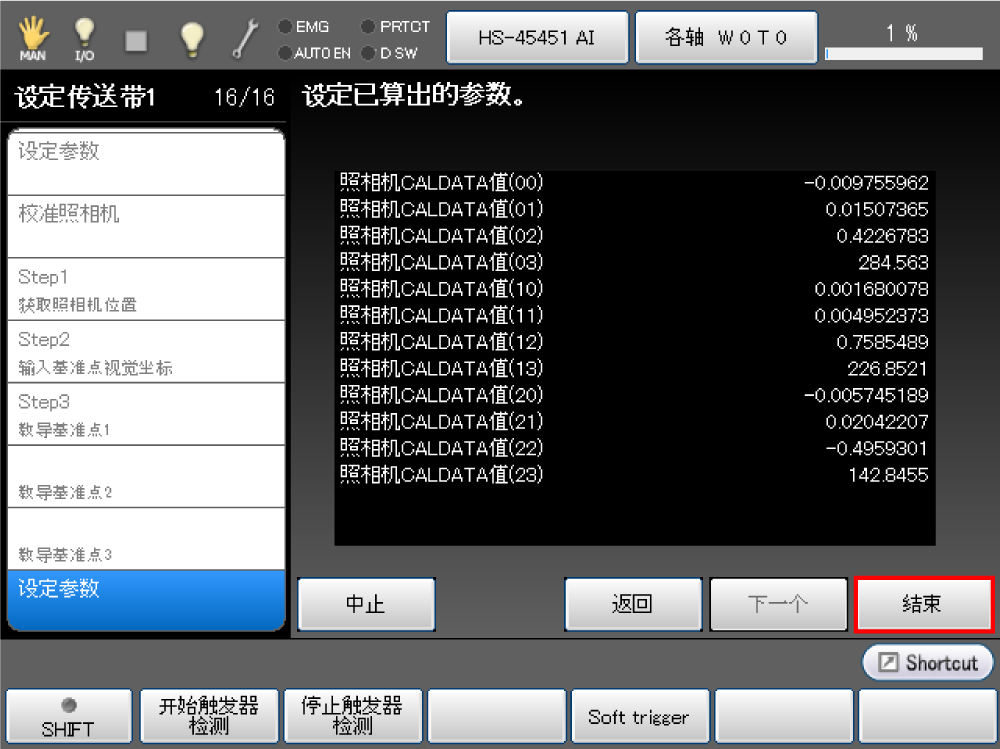

5 校准结果的确认

显示计算出的参数值后,确认内容并按压[完成]。

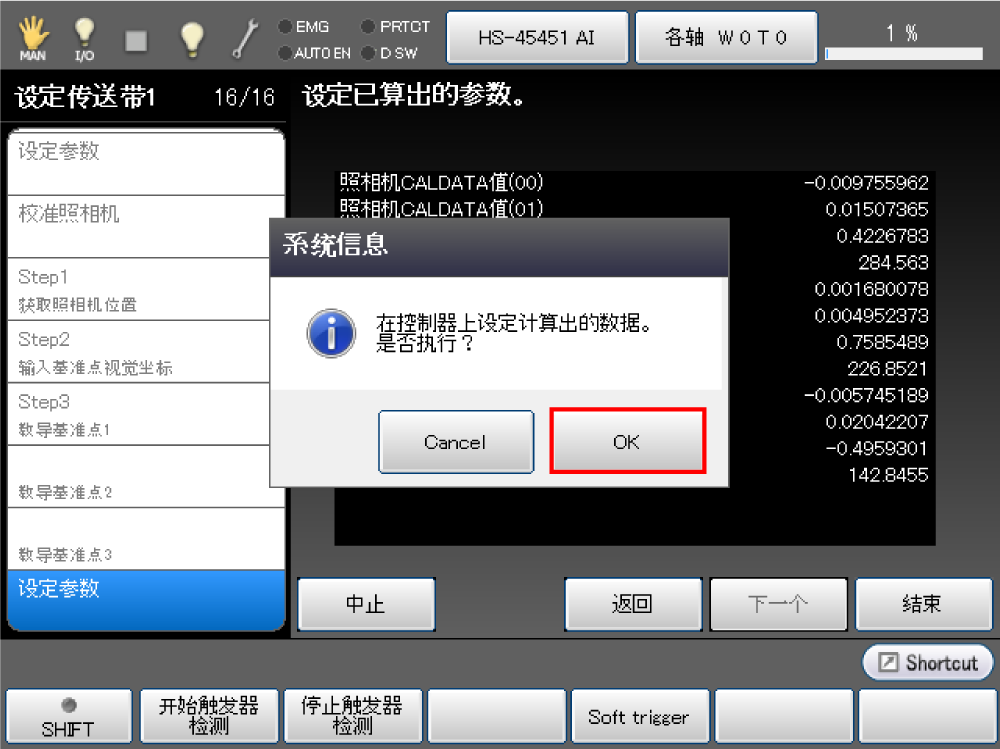

6 校准结果的反映

将显示系统讯息,如果正确,则按压[OK]。
在控制器中设定计算的数据。
如果按压[Cancel],则不执行设定。

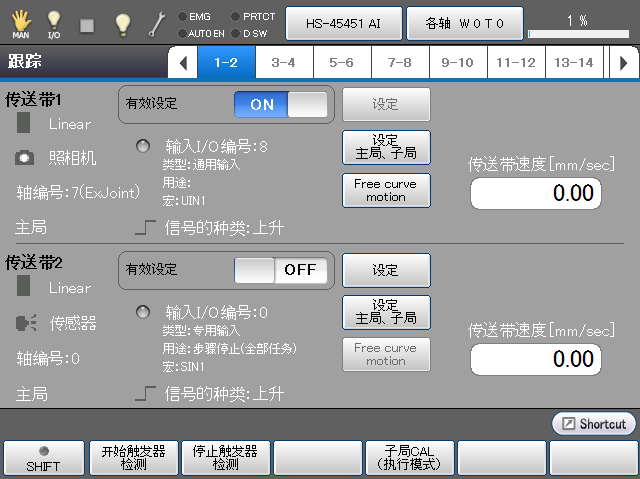

保存设定,返回“跟踪”画面。

至此,1条传送带、1台机器人时的设置完成。
