I/O设定
设定执行工件检测的传感器连接的I/O端口编号和信号的种类。
设定步骤
1 编号选择画面显示
按压[I/O编号]。
显示“I/O编号输入”画面。

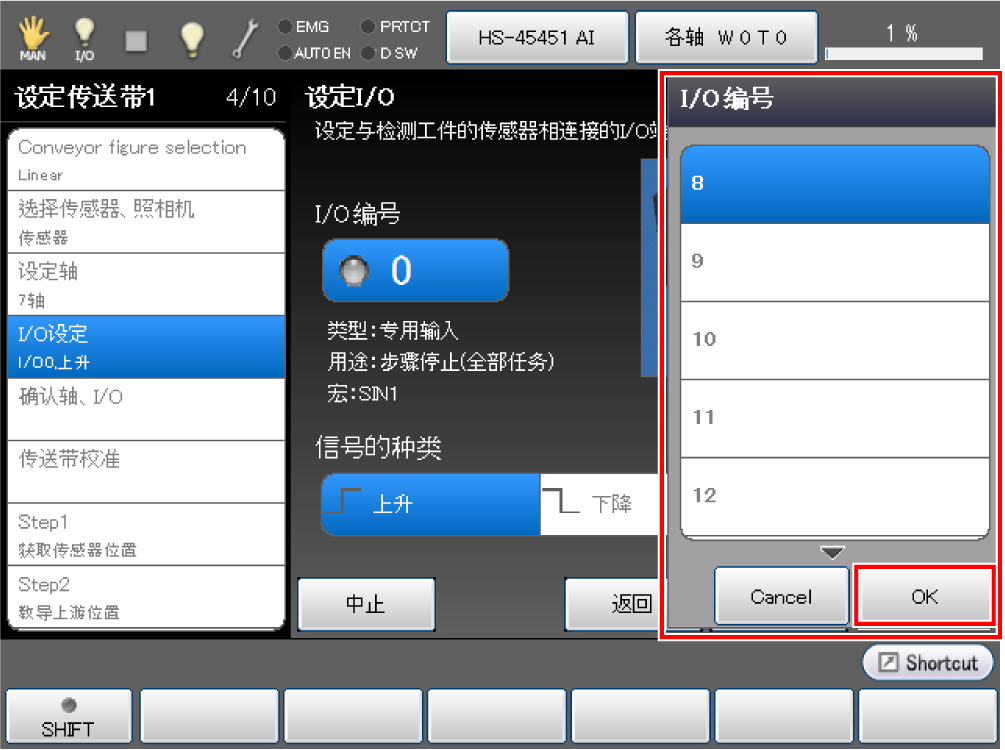

2 编号设定
选择使用的I/O编号，按压[OK]。
可使用的I/O编号如下所示。
| 通用输入 | No.8～15 |
|---|---|
| 夹治具 输入 | No.48～55 |
按连接确认按钮后，进行参数设定处理。在附加轴跟踪中，在电机ON状态下不进行处理。显示系统信息“请关闭电机。”

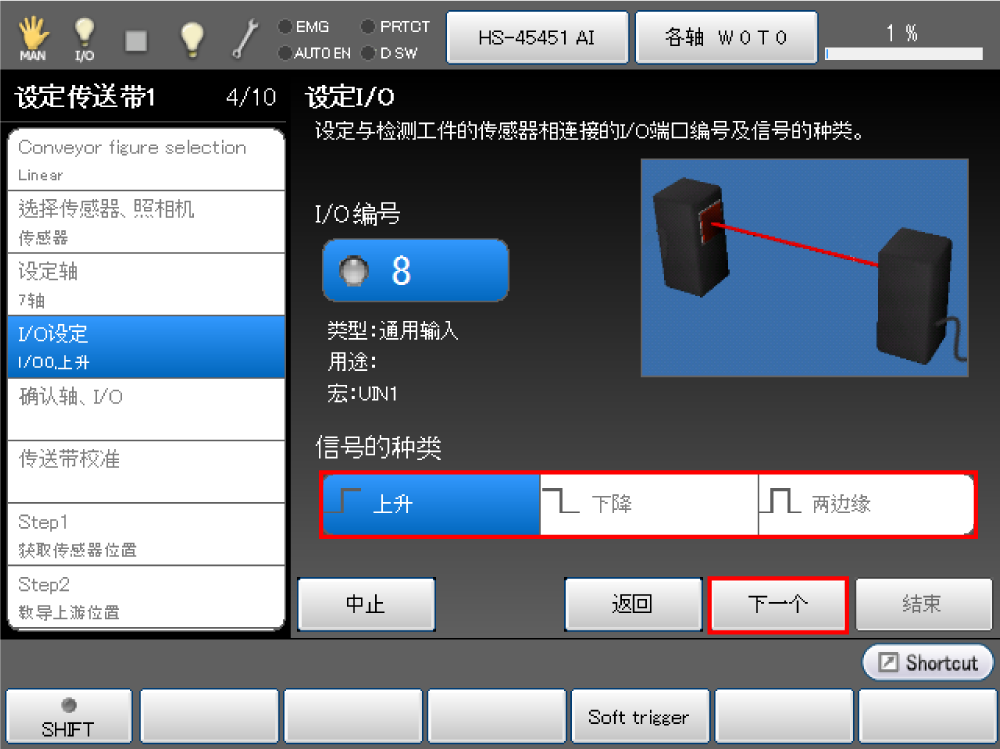

3 设定信号种类
选择“信号的种类”，按[下一步]。
选择信号的种类。
关于各信号的详细内容，请参照下表。
| 上升 | 在进行信号OFF→ON切换时，执行检测。 |
|---|---|
| 下降 | 在进行信号ON→OFF切换时，执行检测。 |
| 两边缘 | 在进行信号OFF→ON、ON→OFF切换时，同时检测。 |
继续“硬件的连接确认”。
