I/O配置模式的确认方法

可通过多功能教导器或WINCAPSIII的I/O画面确认当前设定的配置模式。I/O配置模式不同，通过外部机器（PLC等）启动的方法也不同，因此，需要事先确认设定状态。

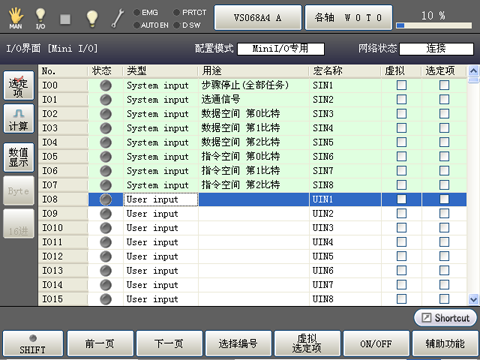

通过多功能教导器确认的方法

操作路径：基本画面-[F4: I/O]

通过WINCAPSIII确认的方法

1

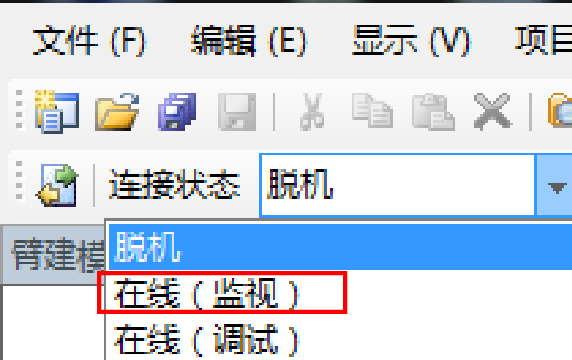

打开项目，将连接状态设定为[在线（监视）]。

2

选择[显示(V)] - [I/O] ，弹出[I/O]视窗。

3

滚动至需监视的I/O并确认其状态。

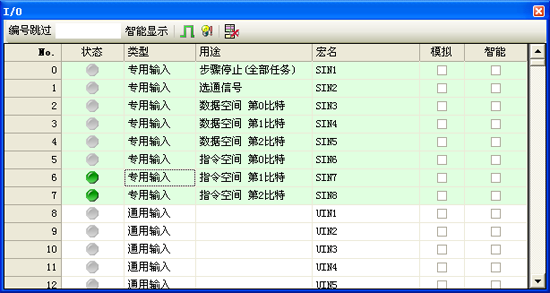

[状态]栏显示绿圈时为ON。（在以下的例子中，No.6和No.7为ON。）
