从WINCAPSIII设定I/O模式

1

选择[项目（P)] - [属性（R)]菜单后，显示[项目属性]对话框。选择[I/O]标记。

2

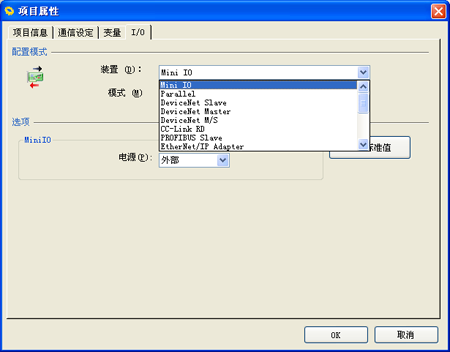

选择[配置模式]栏中的[装置(D)]，再从下拉式菜单中选择I/O板的种类。

3

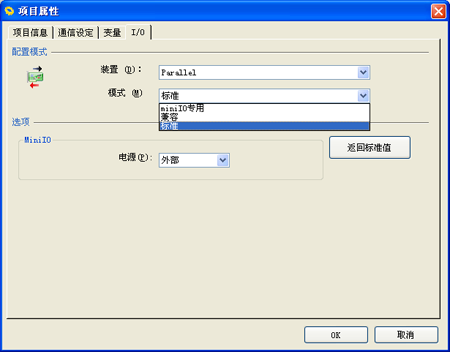

选择[模式(M)]，并从下拉式菜单中选择配置。

4

按压[OK]后，显示下述讯息。
如果可以初始化<用途>以及<宏名>，则请按压[是]；如果不能，则按压[否]。
按压任何一个配置都将变更。

5

如果需要，请执行以下步骤。

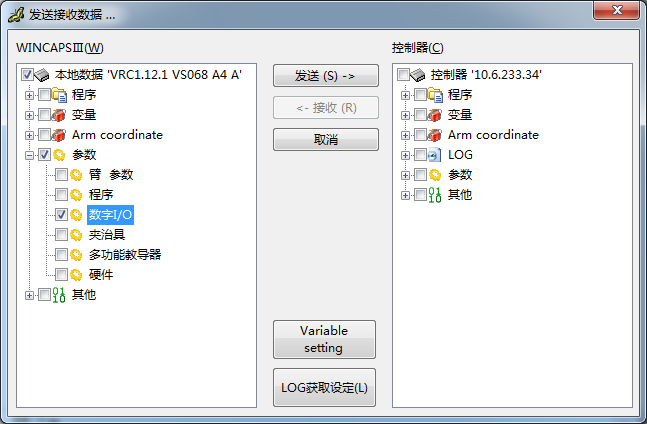

选择[通信（N)] - [发送接收数据（T)]，从WINCAPSIII向控制器发送I/O的配置设定。
请选择[参数]中的[数字IO]发送。

6

显示以下确认讯息
选择[是(Y)]后，将发送至控制器。

7

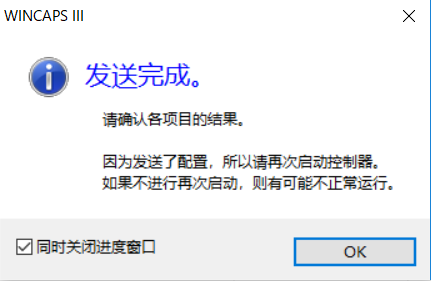

发送完成后，显示完成讯息。请重新启动控制器。
