ID : 4601
HM/HMS-W (防尘防溅型)
|
无法看清上图时请点击此处。(PDF:307KB) |
|

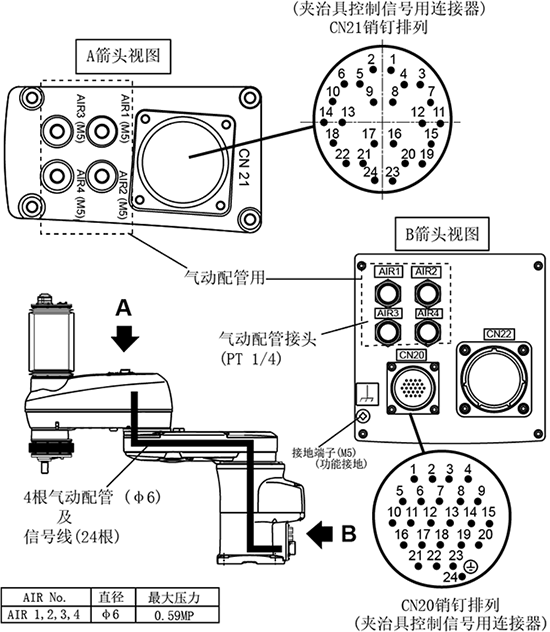

注1：CN21的销钉编号1～24，和CN20的销钉编号1～24中的相同编号相连接。每条线路的容许电流为1A。 注2：CN20、CN21中请使用附带的连接器组件。 |
| 连接器组件选件号 | 选件号 | 型式及选件名 | 外形图 |
|
|---|---|---|---|---|
| 410889-010* | 410877-048* (CN20用) |
JL05-6A24-28S-(A72) （日本航空电子工业制造） |
|
|
| 410877-049* (CN20用) |
JL05-24EB3B-(17)-(A72) （日本航空电子工业制造） |
适用配线直径 |
|
|
| 410877-050* (CN20用) |
JL05-24EB3B-(21)-(A72) （日本航空电子工业制造） |
适用配线直径 |
||
| 410877-047*(*1) (CN21用) |
WEBSP2524AM-1-D(R1) （第一电子工业制造） |
适用配线直径 |
|
|
*1 : 从2019年5月许更改了连接器。由于连接器有兼容性，无论哪一连接器都能与机器人连接。只不过适用配线直径与旧件不同。使用更改后的连接器时，请使用符合上表记载的适用配线直径的电缆。
