ID : 2679

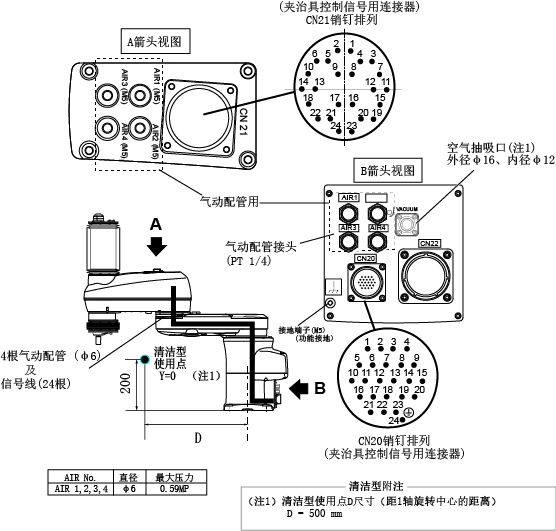

HM-4A85*-C5/HM-4AA0*-C5 (清洁类型)
无法看清上图时请点击此处。(PDF:336KB)
注2：CN21的针脚编号1～24与CN20的针脚编号1～24连接了相同的针脚编号。每条线路的容许电流为1A。
注3：CN20、CN21中请使用附带的连接器组件。
使用供给通过空气过滤器（过滤度 : 推荐5μm以下）的干燥空气。在配管前向输气管内吹入干燥空气（冲洗）。输气管内的切屑、切削油、垃圾等可能造成阀门故障。
| 连接器组件选件号 | 选件号 | 型式及选件名 | 外形图 |
|
|---|---|---|---|---|
| 410889-010* | 410877-048* (CN20用) |
JL05-6A24-28S-(A72) （日本航空电子工业制造） |
|
|
| 410877-049* (CN20用) |
JL05-24EB3B-(17)-(A72) （日本航空电子工业制造） |
适用配线直径 |
|
|
| 410877-050* (CN20用) |
JL05-24EB3B-(21)-(A72) （日本航空电子工业制造） |
适用配线直径 |
||
| 410877-047* (CN21用) |
EBSP2524A （第一电子工业制造） |
|
||
