Ethernet用连接器组装步骤(参考)

组装步骤

说明Ethernet用连接器的组装步骤。

1

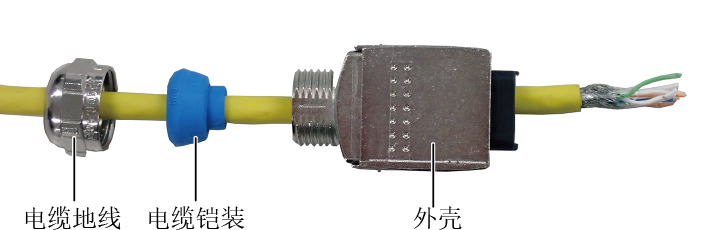

按照电缆地线、电缆铠装、外壳的顺序穿过电缆。

2

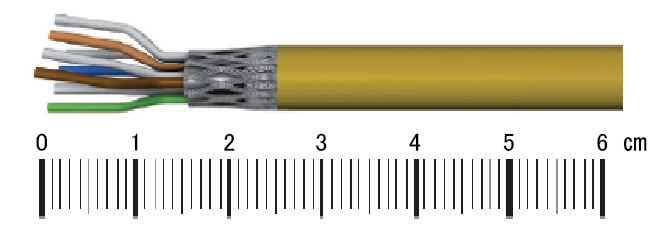

在距电缆前端24‐26mm处剥去电缆外被层。
在距电缆前端14‐16mm处剪断屏蔽编织层。

请重新确认电缆的剪断尺寸及屏蔽长度是否符合规定。

3

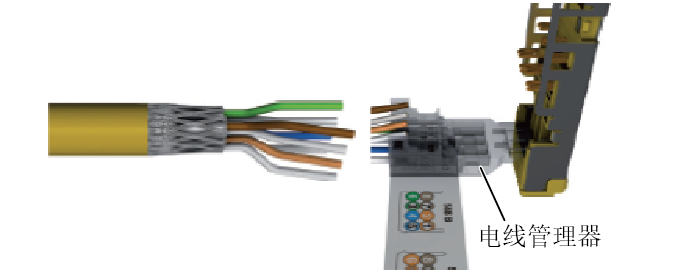

将电缆线插入相同颜色的电线管理器中。

松开电缆线的绞线,找准相同颜色。

首先将下部的4根插入到电线管理器的最深处。

接着插入上部的4根电线。

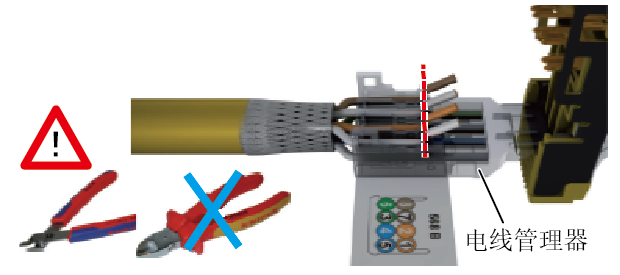

在电线管理器的凸缘位置剪断。

请使用刀尖薄的斜口钳。

4

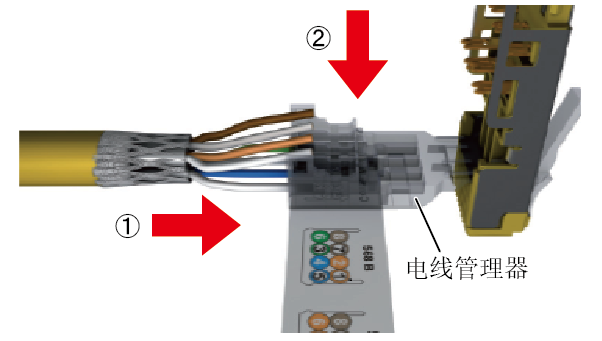

按住电线管理器并推倒,直至RJ45连接器本体完全锁定。

请确认“咔嚓”的声音。

5

锁定屏蔽部位。

请确认“咔嚓”的声音。

6

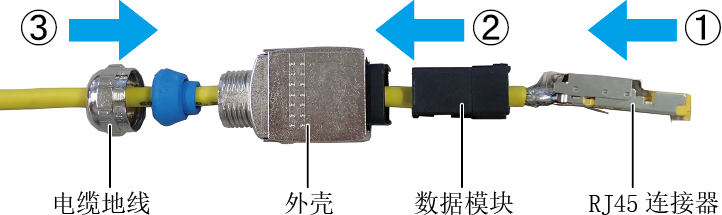

按顺序安装各零部件。

  1. 将RJ45连接器插数据模块内并锁定。
  2. 将数据模块插入外壳中。
  3. 牢牢拧紧电缆地线。

销钉排列和电缆线颜色的数据

Pin No. Function / Signal Wire color
TIA / EIA 568A TIA / EIA 568B Industrial (*1)
1 T3 green / white orange / whtie yellow
2 R3 green orange orange
3 T2 orange / white green / white white
4 R1 blue blue -
5 T1 blue / white blue / white -
6 R2 orange green blue
7 T4 brown / white brown / white -
8 R4 brown brown -

(*1) 面向PROFINET、SERCOS III、Varan u.a. 等以太网协议
