机器人夹治具设计的注意事项
设计机器人的夹治具时，请满足以下项目。未满足时，可能会发生故障。
如果不遵守机器人夹治具设计的注意事项，则机器人本体的各紧固部位发生松动、晃动，引起错位，还可能导致机器人的机械零件及机器人控制器破损。
夹治具质量
请将夹治具、工具（包括工件）总质量的最大值设计在机器人最大可搬运质量以下。
将配线、配管撑条等安装至机器人本体时，其撑条以及配线、配管的质量也包括在夹治具质量中。
| 夹治具、工具总质量最大值≦最大可搬运质量（包括工件重量） （用户设定的前端负载质量的值） |
夹治具重心位置

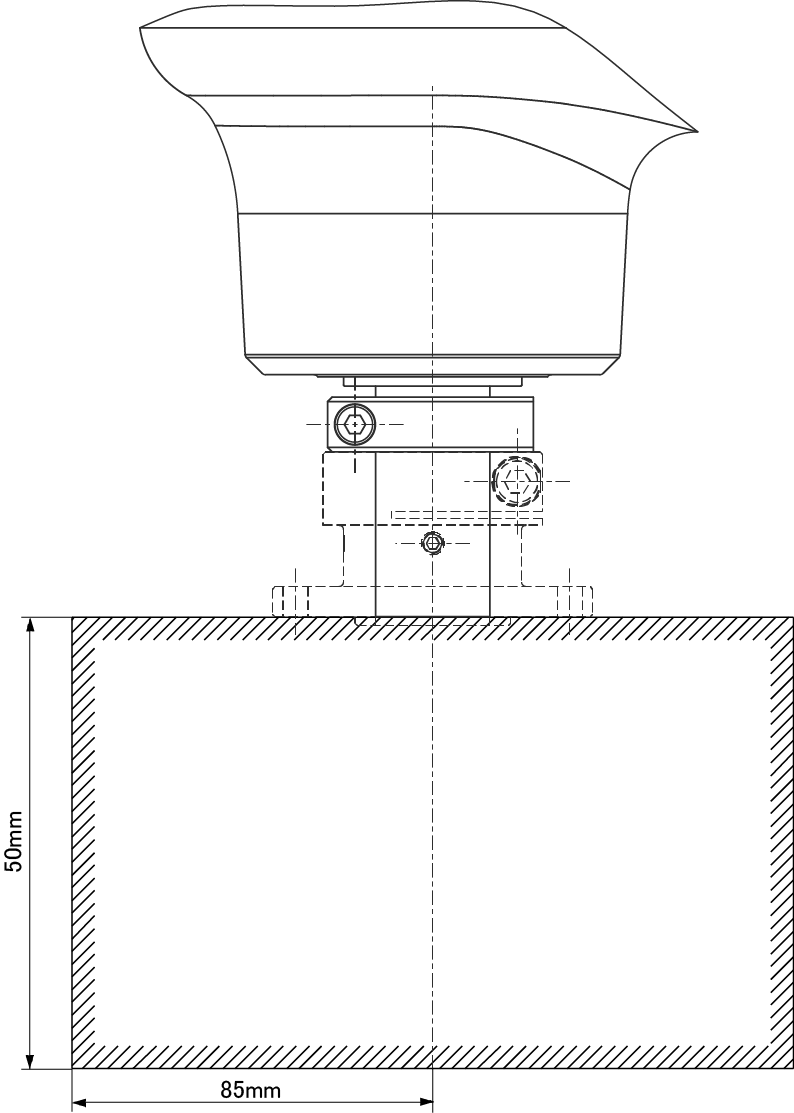

在下图的范围内设计夹治具、工具（包括工件）的重心位置。
|

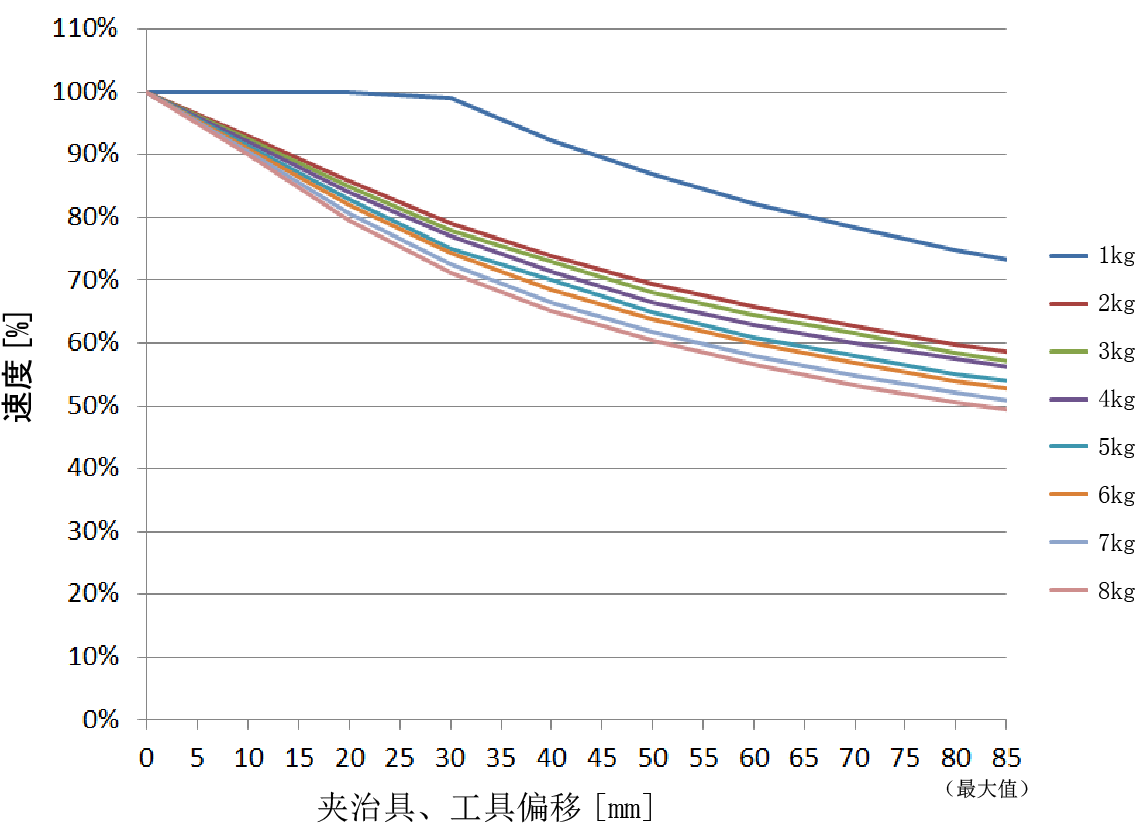

请根据下图的图表求得每个重心位置的速度再进行设定。
加速度请设定用以下公式计算得出的值。
加速度(％)＝（速度(％)/100）2×100
(设定负荷重心位置、负载重心惯量，如果使用最佳速度控制模式3，则不需要上述设定)
＜适用示例＞
|
 |
T轴旋转惯性力矩
请将夹治具、工具（包括工件）的T轴旋转惯性力矩设计在机器人的T轴最大容许惯性力矩以下。
| 夹治具和工具T轴旋转惯性力矩≦最大容许惯性力矩（包括工件重量） （参照下图的图表） |

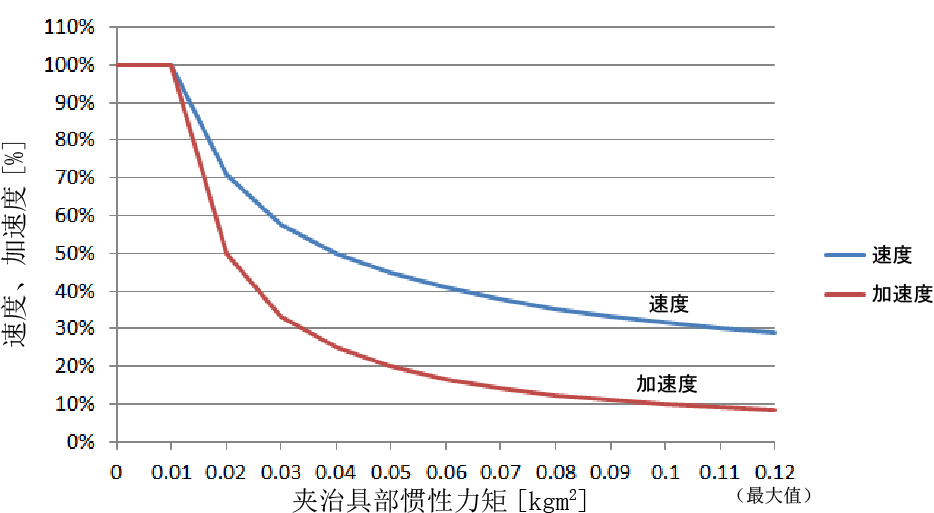

根据下图的图表，计算最大容许惯性力矩。
速度和加速度均可分别设定，但是，未分别设定时，设定速度后，可通过以下公式设定加速度。
加速度(％)＝（速度(％)/100）2×100
分别设定速度和加速度时，应在下图所示的范围内设定。
(设定负荷重心位置、负载重心惯量，如果使用最佳速度控制模式3，则不需要上述设定)
＜适用示例＞
|
 |
