RC8扩展功能IPC组
产品信息
请在以下条件的设置环境中使用RC8扩展功能IPC组件。
| 项目 | 条件 |
|---|---|
| 名称 | RC8扩展功能IPC组 |
| 尺寸 (纵深×高度×宽度) | 81.9 mm × 96 mm × 65.9 mm (外形图) |
| 电源电压 | 22~30V (电源装置为DC24V) |
| 质量 | 无安装板: 约550g 有安装板: 约610g |
| 耗电量 | 14W |
| 基本构成 |
|
| 保护等级 | IP20 (请在盘内使用。) |
| 耐冲击性 |
正弦振动 (EN 60068-2-6)
10 ~ 58 Hz: 0,035 mm 冲击 (EN 60068-2-27)5G (~ 50 m/ s2) 持续时间: 30 ms |
| EMC适合性 |
|
| 环境温度 |
· 运行时: 0～55℃ · 保管、运输时: -25～65℃ 在上述范围外使用时，请咨询本公司营业部门。 |
| 相对湿度 | 95 %以下 (无结露) |
| 保管、运输 | 保管、运输时的大气湿度和耐冲击性应遵守与运行时相同的值。采用适合Industrial PC的包装可以提高运输时的耐冲击性。 |
| 认证 | CE |
连接面板
- 电源
- 这是供给电源的连接器。
- LAN1 / LAN2
- 这是网络连接用连接器。连接EtherNet电缆。
- DisplayPort
- 传输影像信号时使用。
- USB2.0 output
- 用USB连接周边设备。(支持USB2.0 standard )
- USB3.0 output
- 用USB连接周边设备。(支持USB3.0 standard )

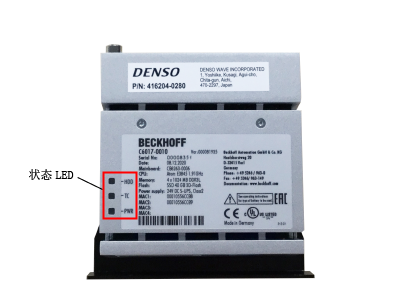

状态LED
RC8扩展功能IPC组件配备了显示状态的LED。
关于LED的各种显示方式表示的RC8扩展功能IPC组件的状态，请参照下表。
| 状态LED | 表示 | 状态 | |
|---|---|---|---|
| HDD (Hard disk) | 红 | 存储装置访问中 | |
| TC (TwinCAT) | 红 | TwinCAT | 停止 |
| 蓝 | Config模式（设定模式） |
||
| 蓝/红闪烁 | Config模式（Fieldbus错误） | ||
| 绿 | Run模式（运行模式） | ||
| 绿/红闪烁 | Run模式（Fieldbus错误） | ||
| PWR (Power) | 绿 | Industrial PC | 运行中 |
| 黄 | 运行停止（关机） | ||
废弃时的注意事项
RC8扩展功能IPC组件内置锂电池。废弃时，请注意以下几点。
- 如果本装置中使用的电池处理不当，则可能产生火灾及化学性爆炸的危险。请勿重新充电、拆解、进行100℃以上加热及焚烧处理。
- 请迅速处理使用过的电池。请勿放置在儿童的手可触及的位置。另外，请勿将电池拆解或投至火中。
- 如果不将电池绝缘，直接与金属片等导电物一起废弃，则会导致发生火灾、破裂。废弃电池时，请在(＋)、(－)端子一端或者两端粘贴绝缘性胶带等处理成绝缘状态后，再以数个电池为单位作为“不燃垃圾”废弃。但是，如果有自治体条例等规定，请按该条例废弃。
关于电池的拆卸方法，请参照“RC8扩展功能IPC组件的电池更换方法”。
