RC8A（安全动作/安全动作UL）

在此记述的机器人控制器的规格的定义如下所述。

• 安全动作规格：表示控制器型式的适合规格的代码为“NM”
• 安全动作UL规格：表示控制器型式的适合规格的代码为“UM”

有关代码的详细内容，请参照“RC8系列机器人控制器说明书”的“控制器型式”中记载的区分“G”。

外形尺寸

机器人控制器的外形尺寸如下图所示。

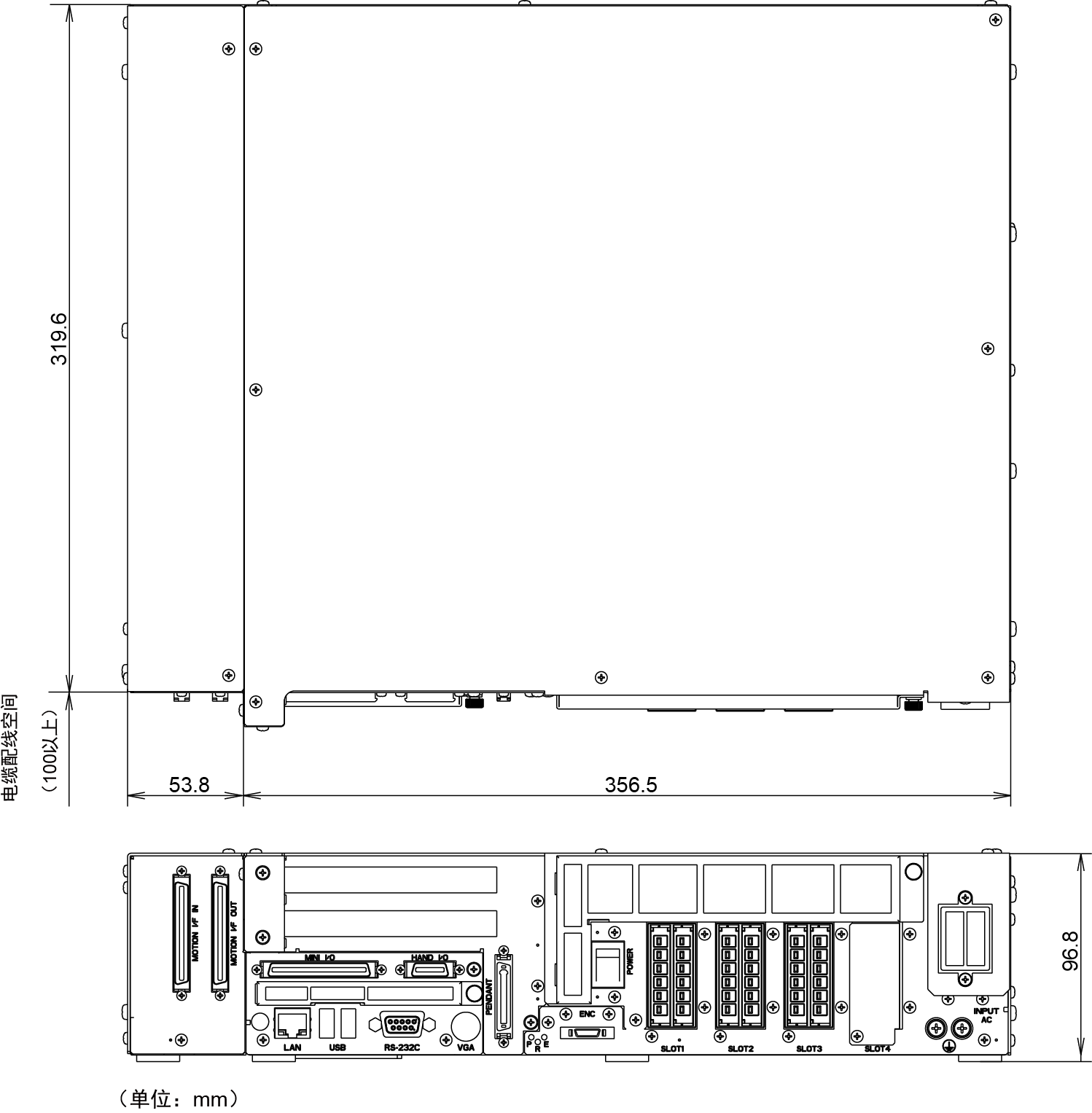

安全动作规格

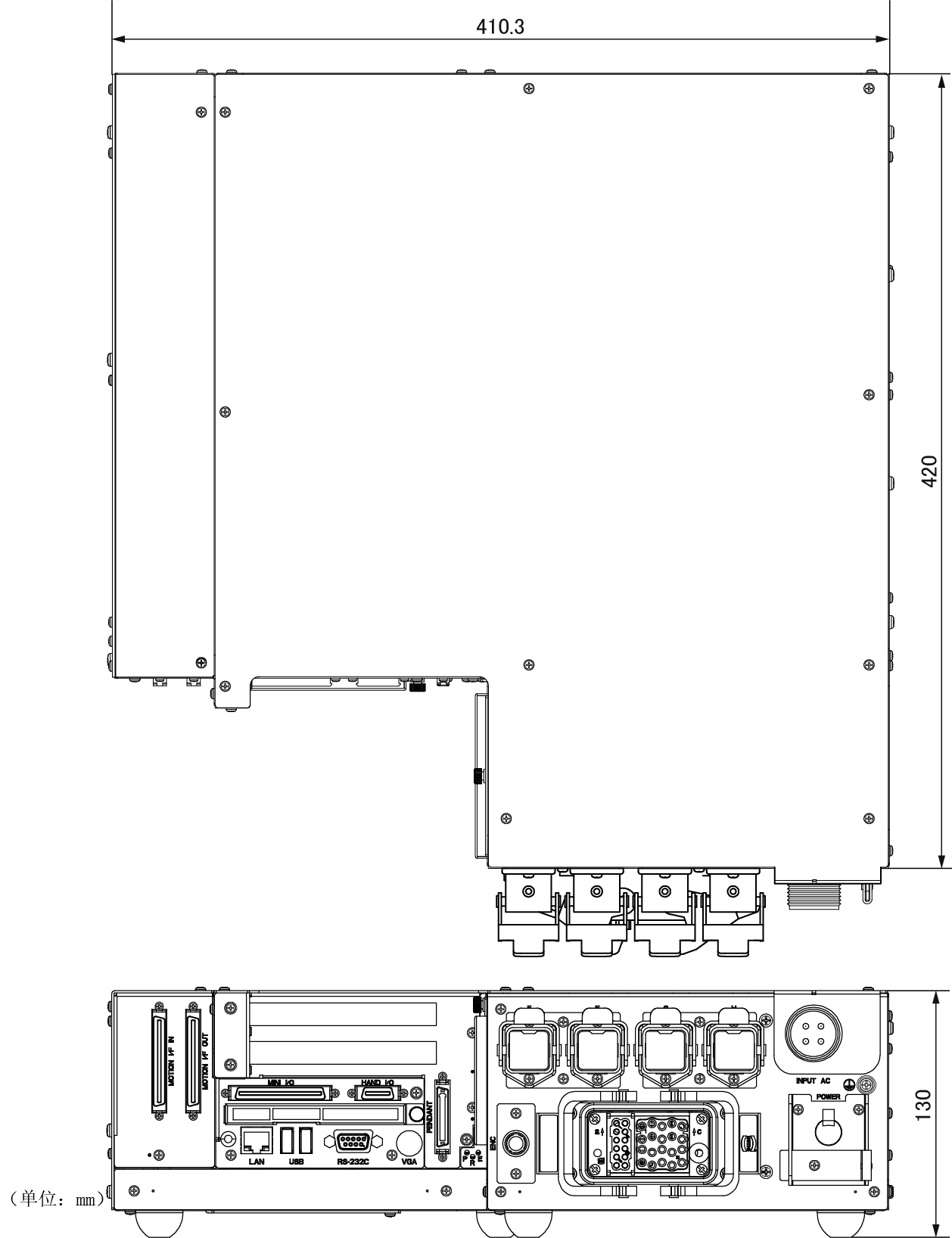

安全动作UL规格



使用撑条固定时

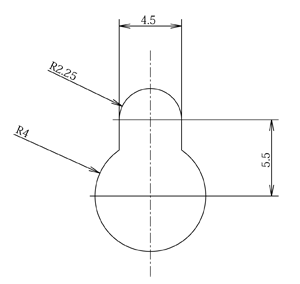

下图为使用专用撑条固定时的安装方法。

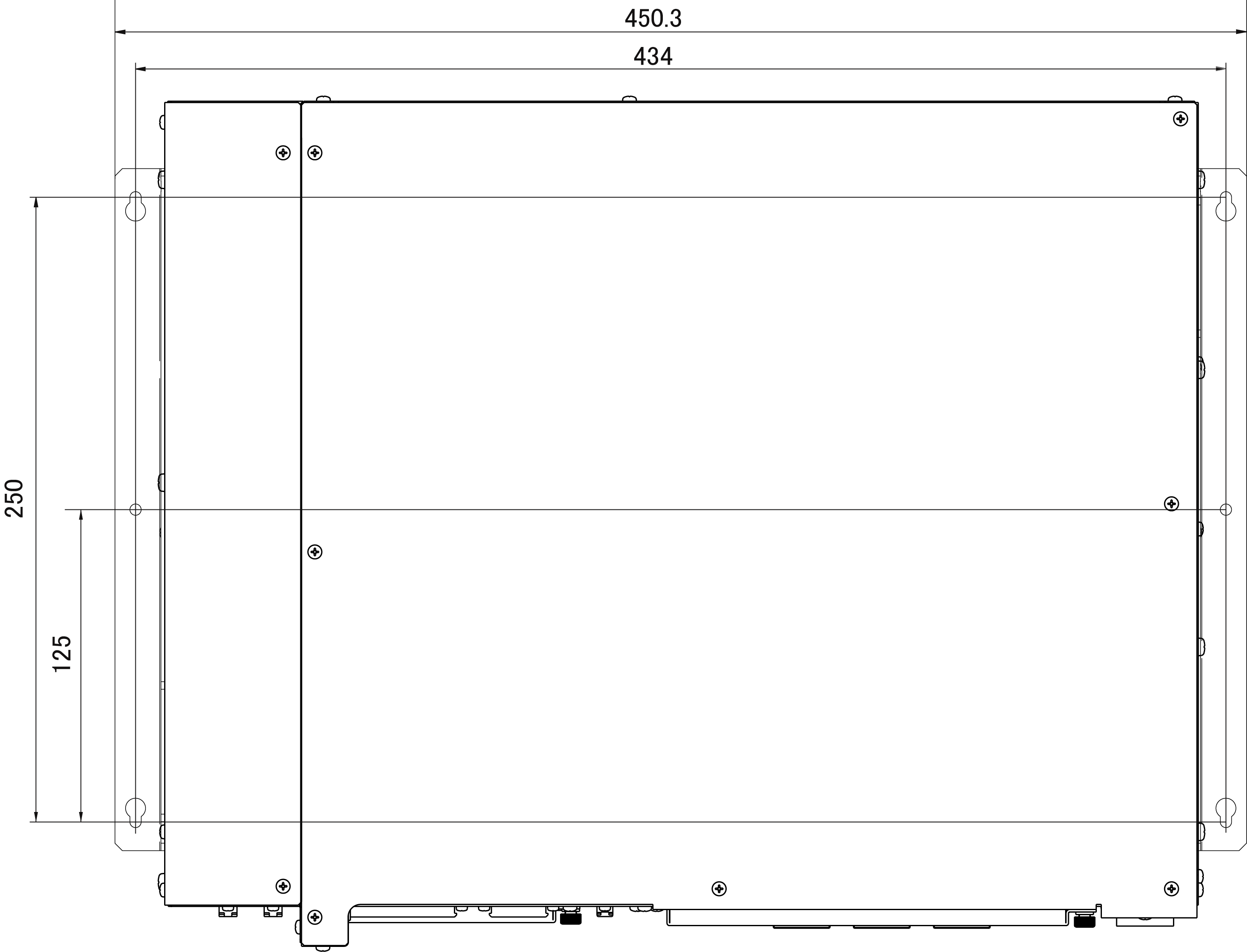

安全动作规格

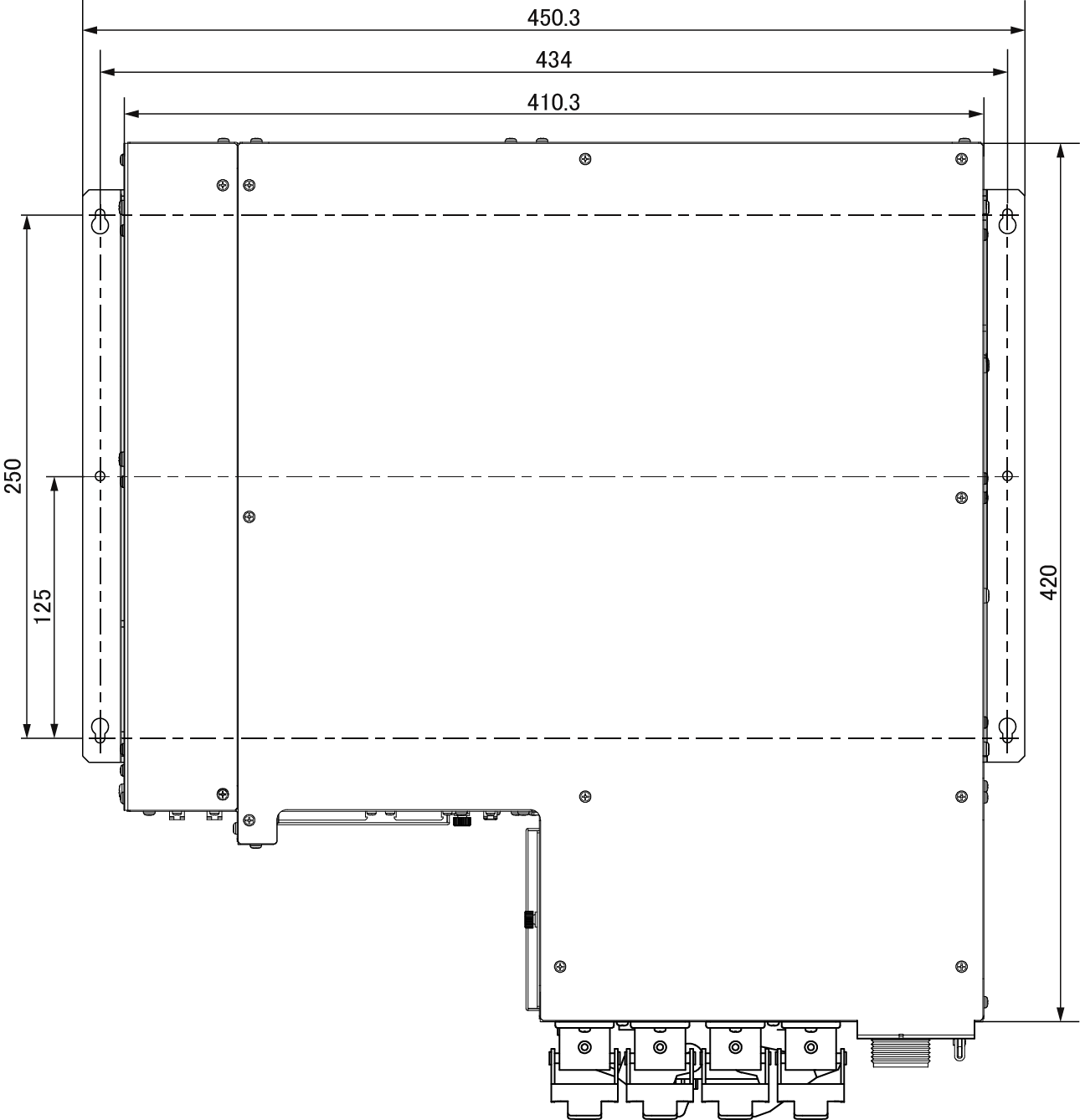

安全动作UL规格
