RC8A（标准/无安全I/O/标准UL）

在此记述的机器人控制器的规格的定义如下所述。

• 标准规格：表示控制器型式的适合规格的代码为“NI”
• 无安全I/O规格：表示控制器型式的适合规格的代码为“NN”
• 标准UL规格：表示控制器型式的适合规格的代码为“UI”

有关代码的详细内容，请参照“RC8系列机器人控制器说明书”的“控制器型式”中记载的区分“G”。

外形尺寸

机器人控制器的外形尺寸如下图所示。

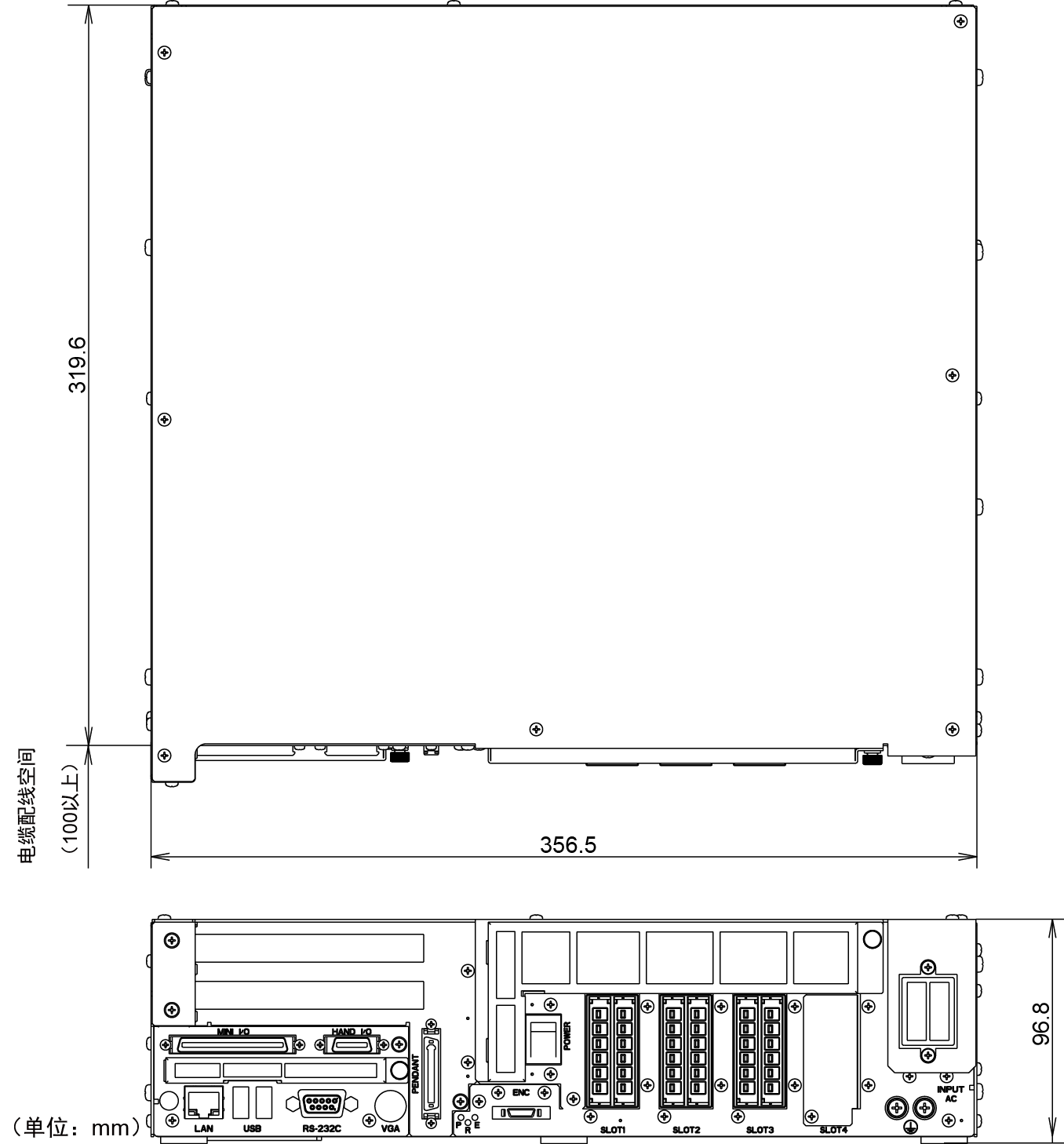

标准规格、无安全I/O规格

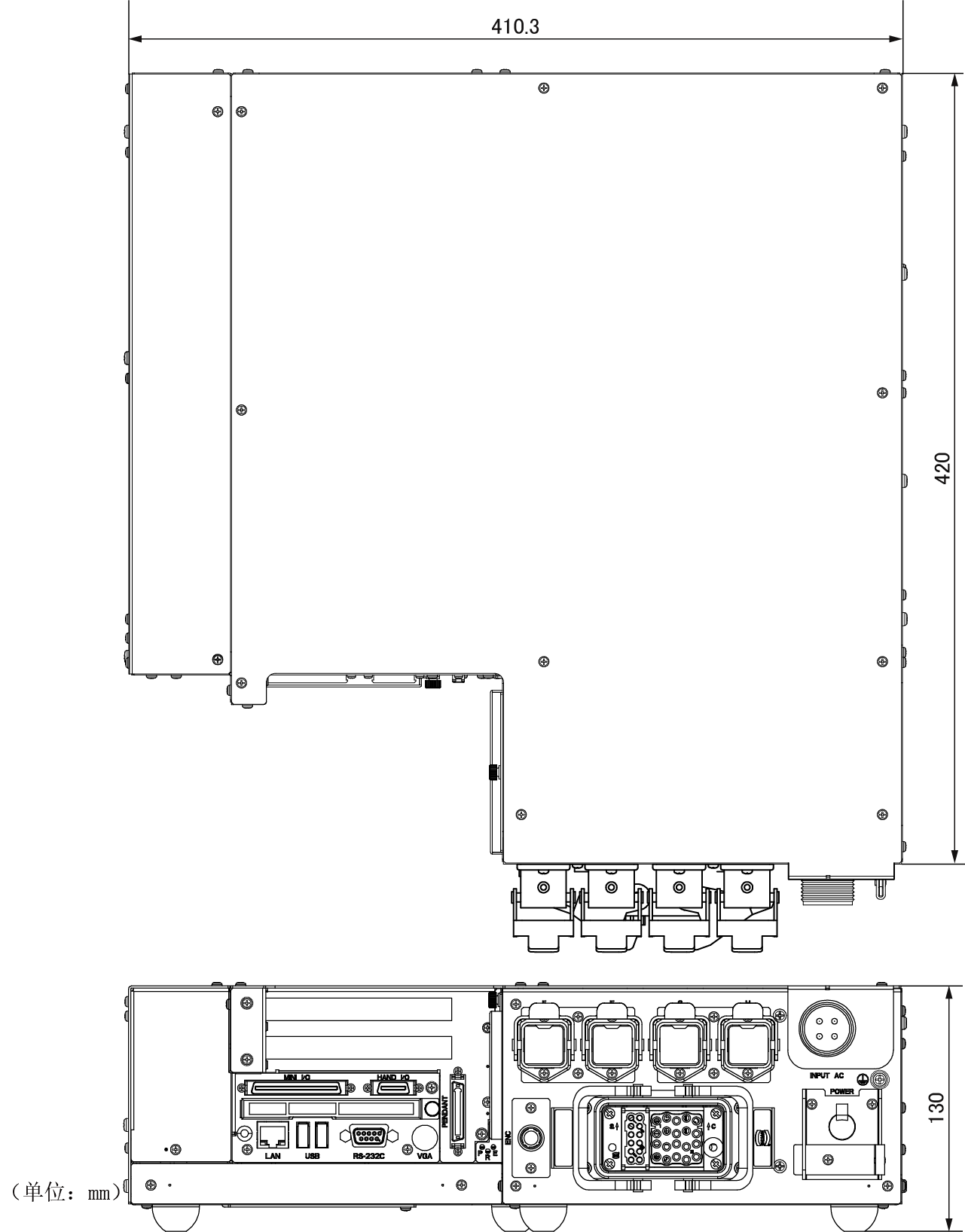

标准UL规格

使用撑条固定时

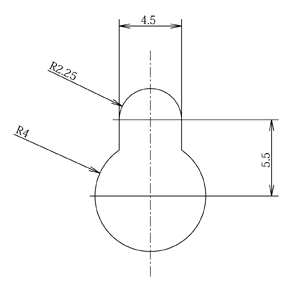

下图为使用专用撑条固定时的安装方法。

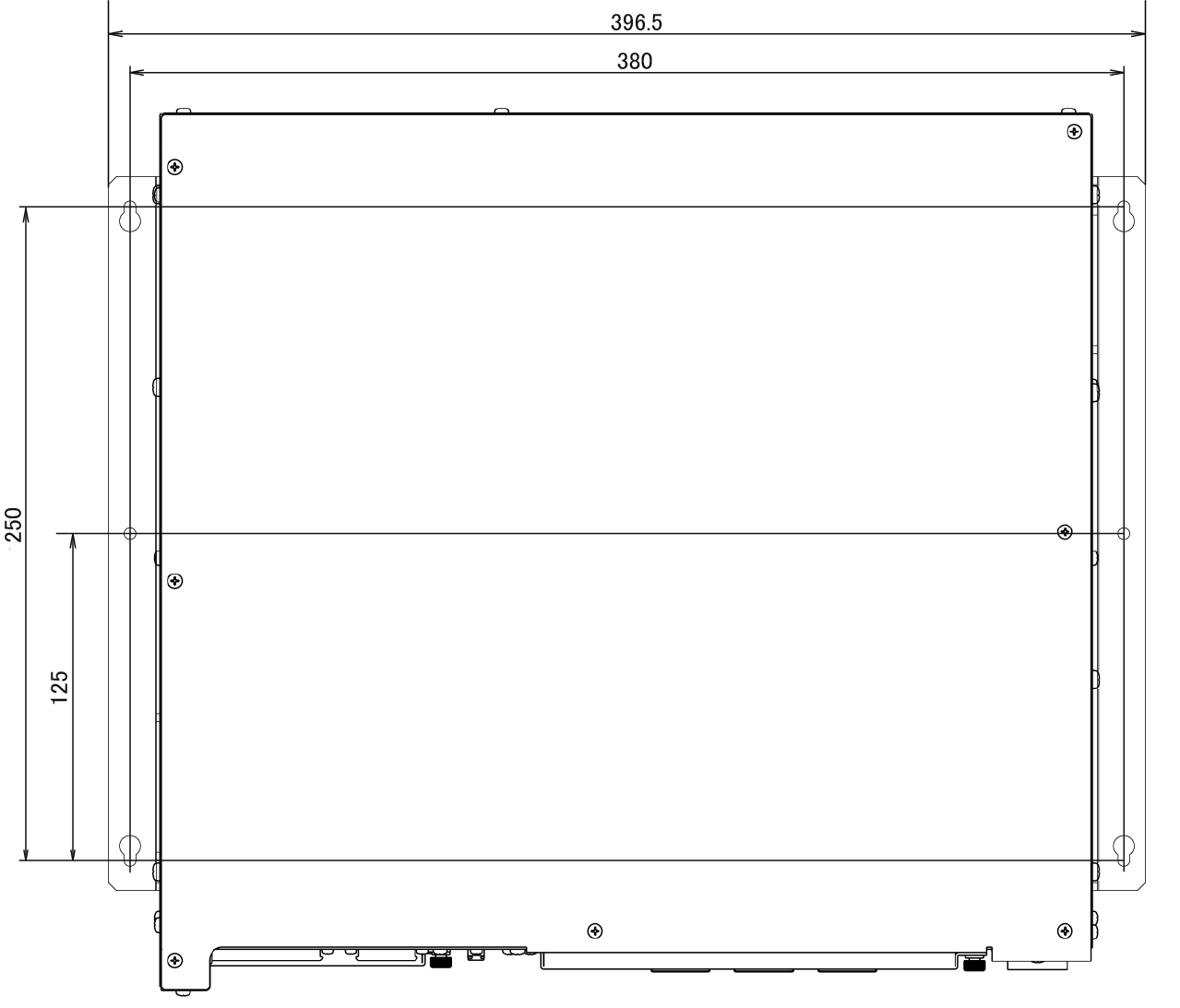

标准规格、无安全I/O规格

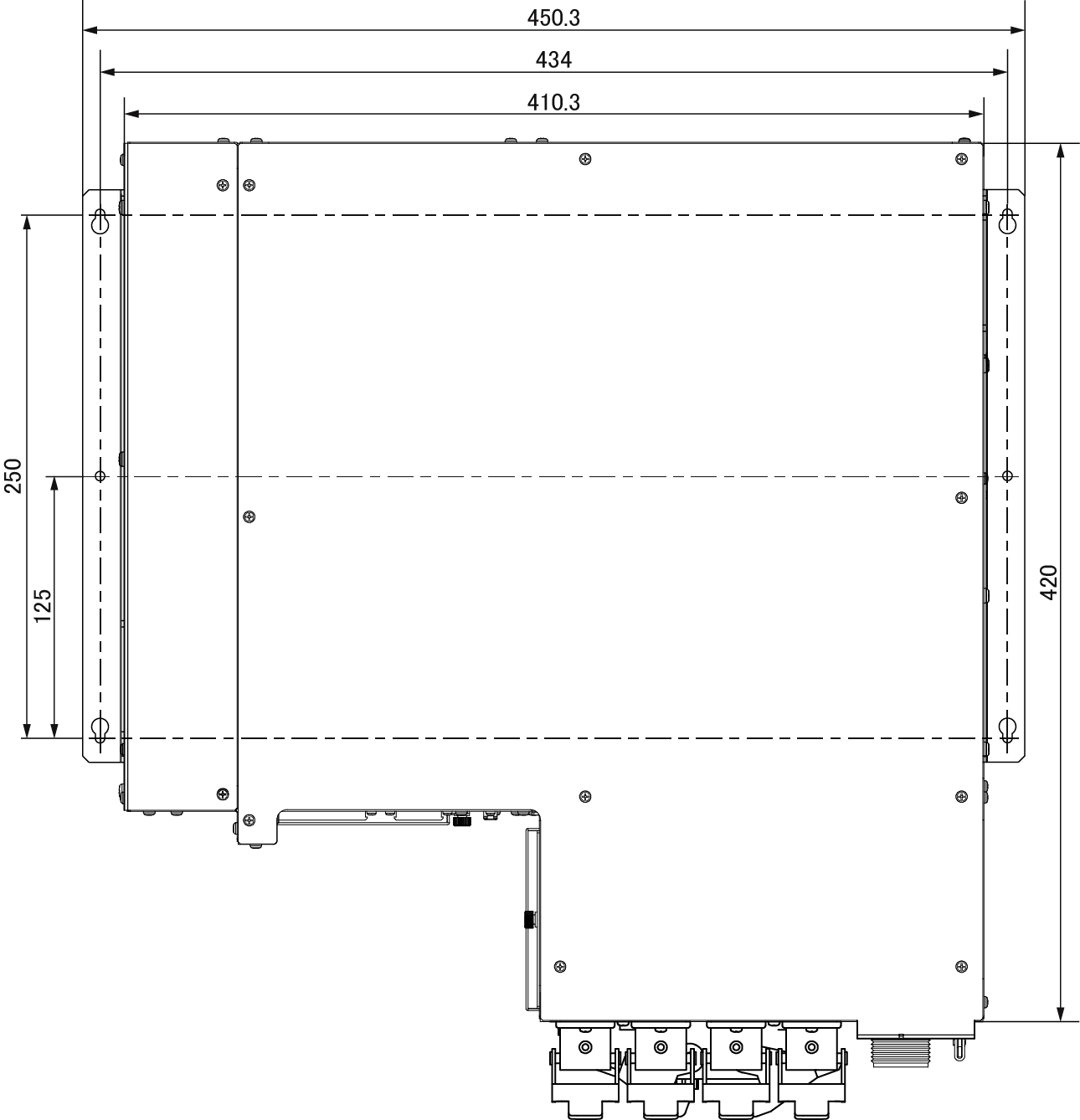

标准UL规格
