RC8A直立安装

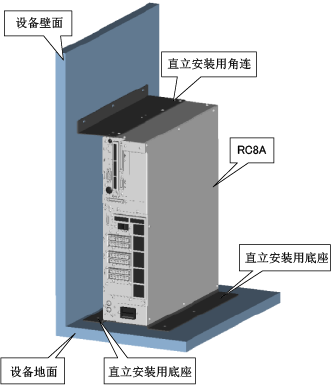

请用户自备单元主体，建议如下图所示将设备固定在墙壁和地面上。

用户自备的单元主体

类型		A	B

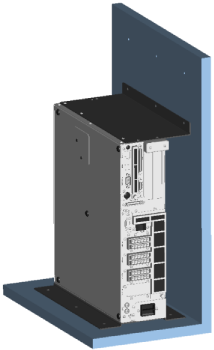

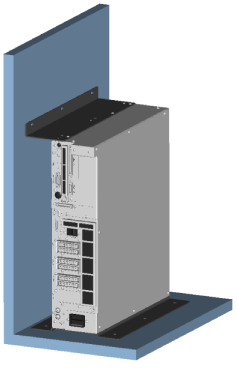

安装方向		控制器的底侧安装至墙壁时	控制器的上侧安装至墙壁时
UL规格以外	角连	直立安装用角连A(PDF:33KB)	直立安装用角连B(PDF:33KB)
	底座	直立安装用底座（通用） (PDF:36KB)
UL规格	角连	直立安装用角连A(PDF:24KB)	直立安装用角连B(PDF:24KB)
	底座	直立安装用底座（通用） (PDF:25KB)
设备固定用螺栓		M6×9根（通用）

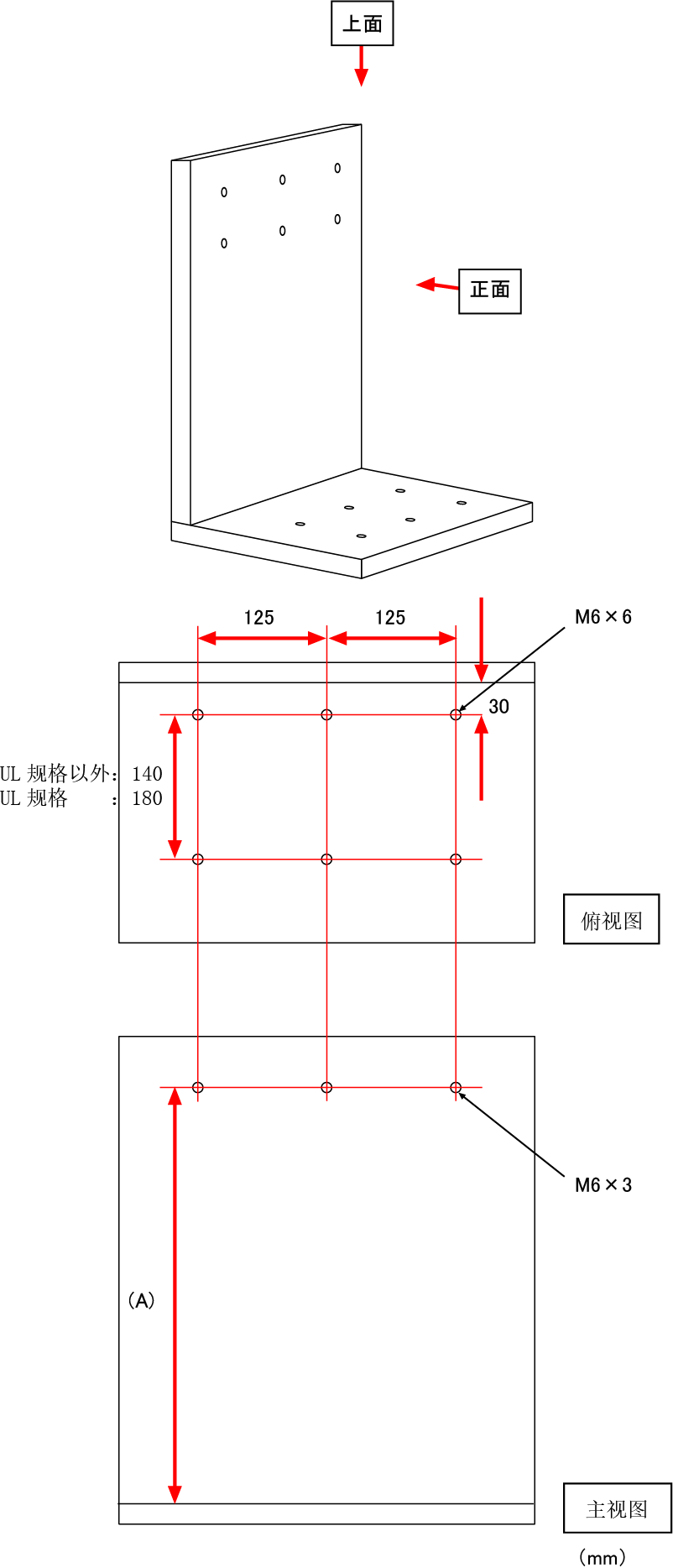

墙壁和地面的安装尺寸

※(A)尺寸

类型	支持控制器	(A)
UL规格以外	标准、无安全I/O规格	381
	安全动作规格	434.5
UL规格	标准、安全动作规格	434.5

安装步骤

1

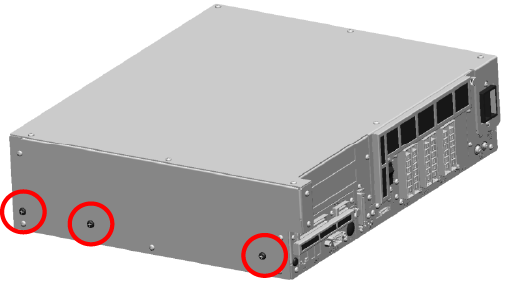

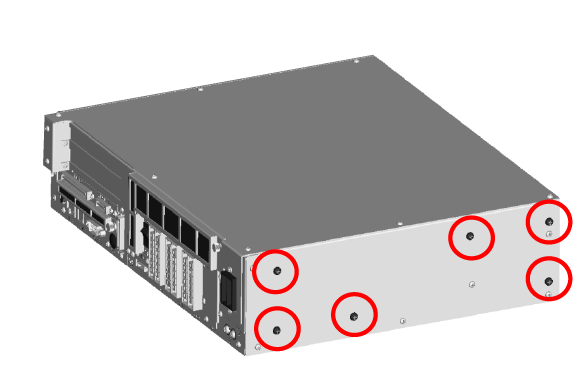

拆下下图○部位的螺丝。

侧面板上有大小2种螺丝。

仅拆下大号(M4)螺丝。

2

将直立安装用底座安装于电源连接器旁边的侧面板上。

使用STEP1拆下的螺丝即可。

紧固力矩：1.4N.m

3

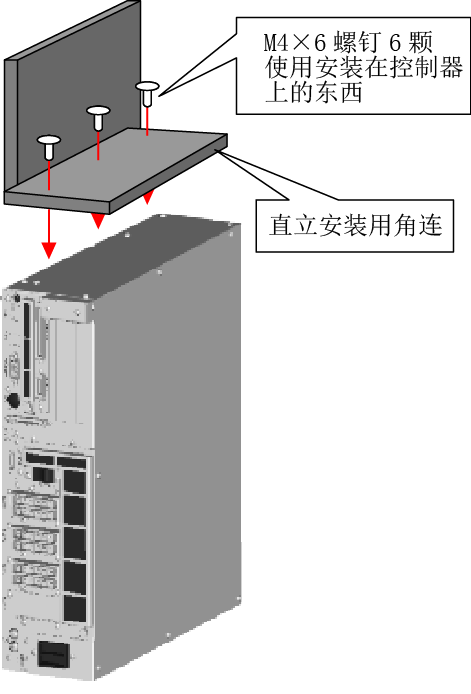

将直立安装用角连安装于与STEP2相反侧的侧面板上。

4

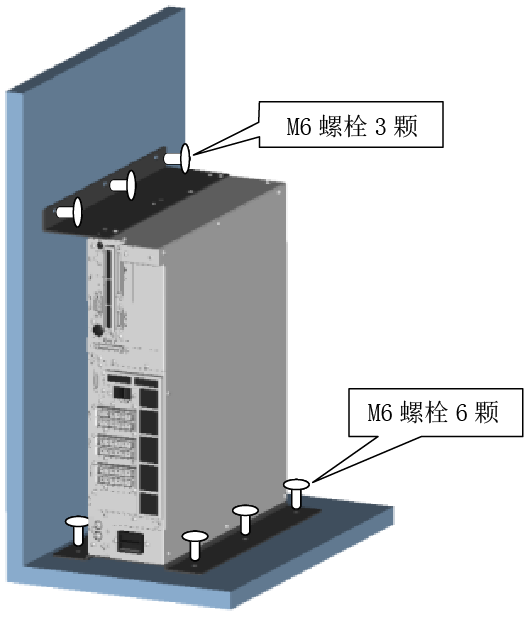

使用M6的螺栓将设备固定于地面的6处和墙壁的3处。
