RC8直立安装（标准）

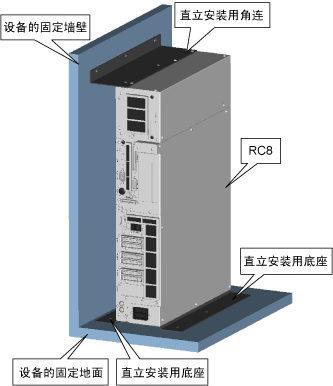

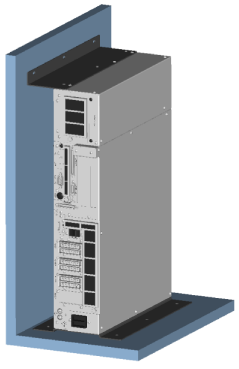

请用户自备单元主体，建议如下图所示将设备固定在墙壁和地面上。
用户自备的单元主体
| 类型 | A | B | |
|---|---|---|---|
| 安装方向 | 控制器的底侧安装至墙壁时
|
控制器的上侧安装至墙壁时
|
|
| UL规格以外 | 角连 | 直立安装用角连A (PDF:24KB) | 直立安装用角连B (PDF:25KB) |
| 底座 | 直立安装用底座（通用） (PDF:25KB) | ||
| UL规格 | 角连 | 直立安装用角连A (PDF:24KB) | 直立安装用角连B (PDF:24KB) |
| 底座 | 直立安装用底座（通用） (PDF:25KB) | ||
| 设备固定用螺栓 | M6×9根（通用） | ||

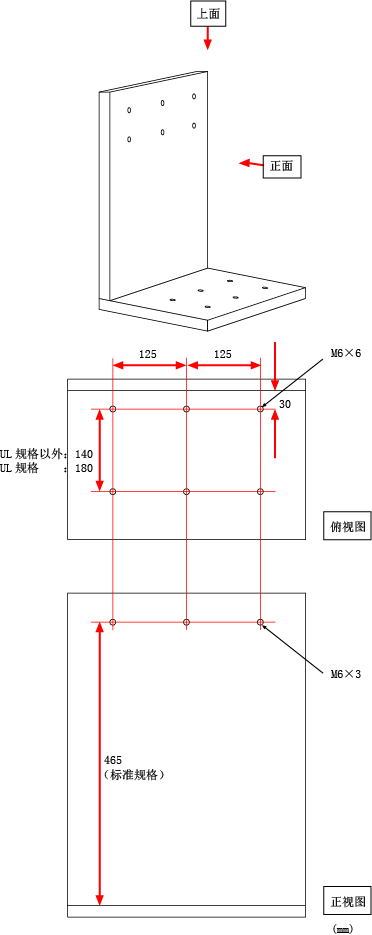

墙壁和地面的安装尺寸
安装步骤
1

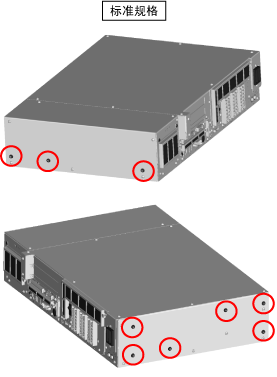

拆下下图○部位的螺丝。
侧面板上有大小2种螺丝。
仅拆下大号(M4)螺丝。
2

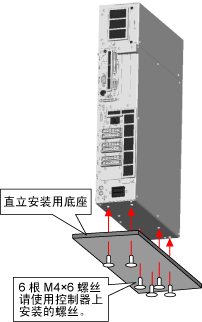

将直立安装用底座安装于电源连接器旁边的侧面板上。
使用STEP1拆下的螺丝即可。
安装扭矩：1.4N·m
3
将直立安装用角连安装于与STEP2相反侧的侧面板上。
4
使用M6的螺栓将设备固定于地面的6处和墙壁的3处。
