标准型/折皱保护罩型的气动配管、信号配线

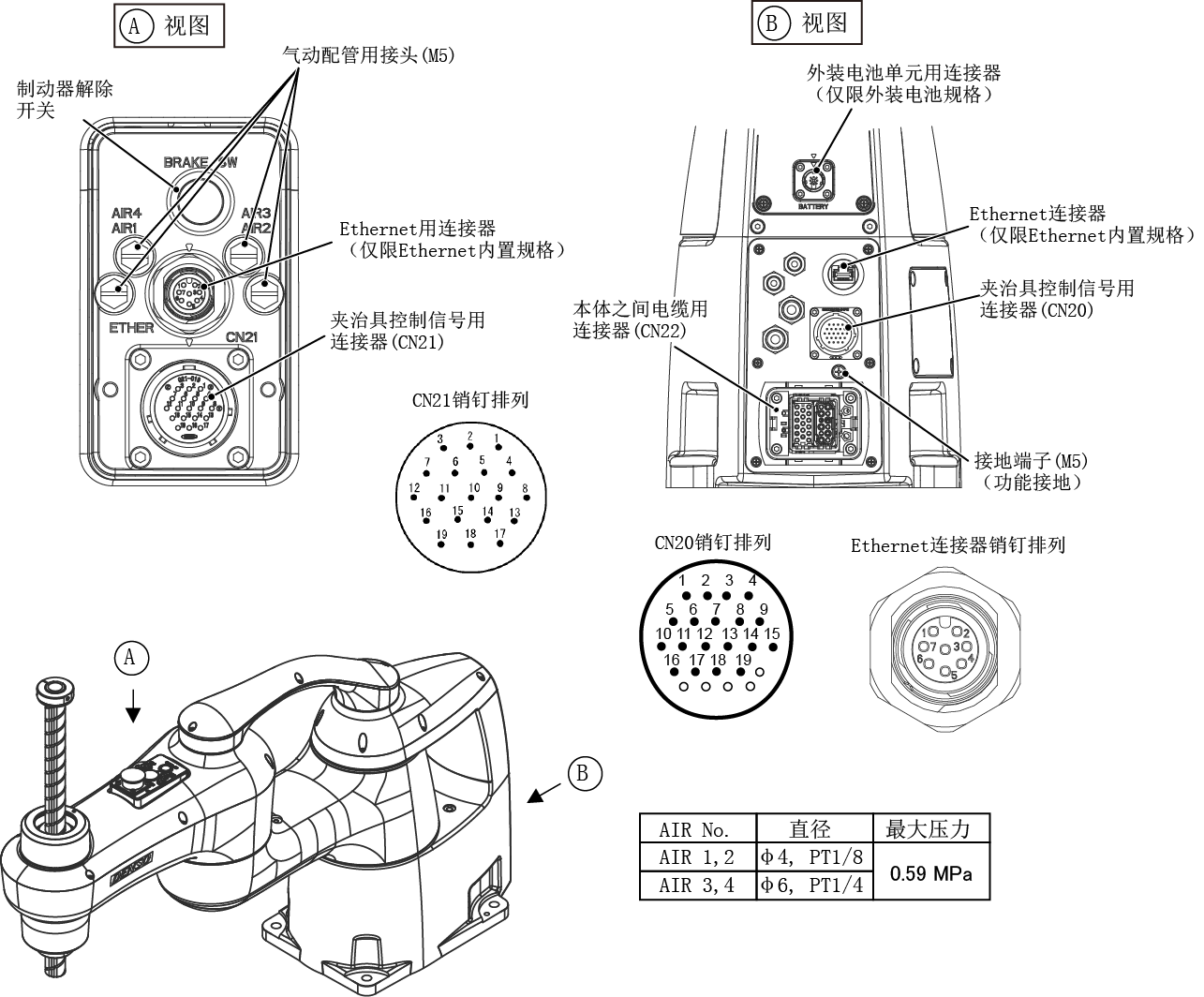

下图是Ethernet内置规格、外装电池规格。
|
无法看清上图时请点击此处。(PDF:1,187KB) |
|
注1：CN21的销钉编号1～19，和CN20的销钉编号1～19中的相同编号相连接。每条线路的容许电流为1A。 注2：CN20、CN21中请使用附带的连接器组件。 |
供给空气需使用通过空气过滤器（过滤精度：推荐在5µm以下）的干燥空气。在配管前向输气管内吹入干燥空气（冲洗）。输气管内的切屑、切削油、垃圾等可能造成阀门故障。
| 连接器组件选件号 | 选件号 | 型式及选件名 | 外形图 |
|---|---|---|---|
| 410889-007* | 410877-017* (CN20用) |
SRCN6A25-24S（圆形连接器） （日本航空电子工业制造） |
 |
| 410877-042* (CN21用) |
JMSP2119M（直插头） （第1电子工业制造） |
 |
|
| - | 410877-098* (Ethernet用) |
SACC-MS-8QO SH ETH SCO (Phoenix制造) |
 |
