监视的设定
操作路径：基本画面 - [F2 机械臂] - [F6 辅助功能] - [F2 碰撞/干涉]

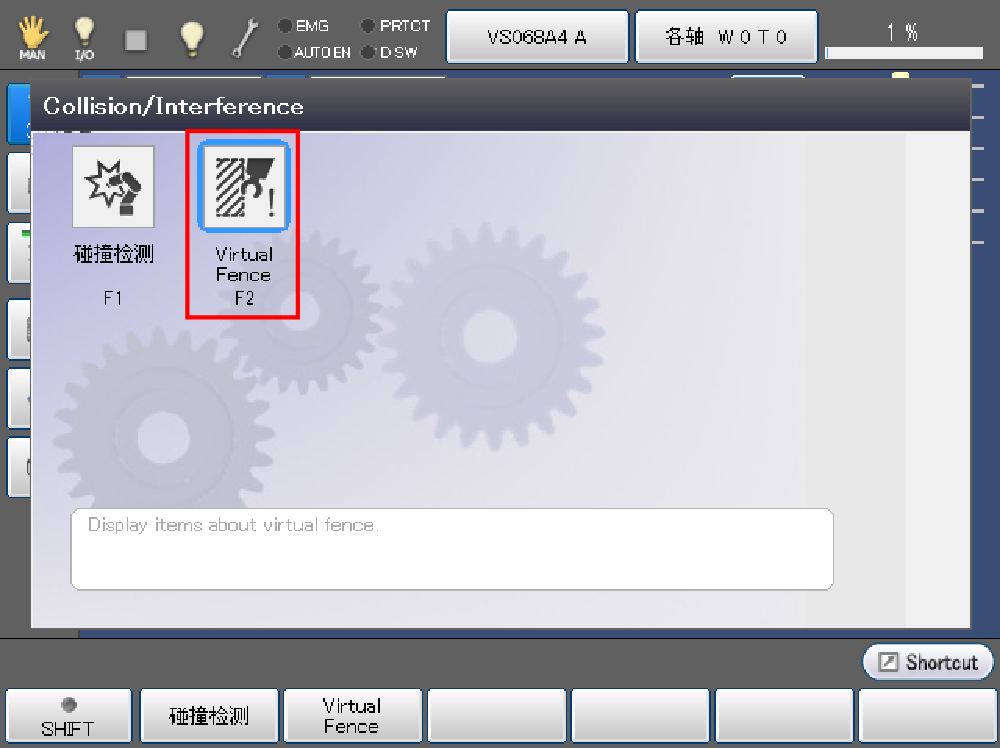

按[F2 虚拟栅栏]，打开画面。

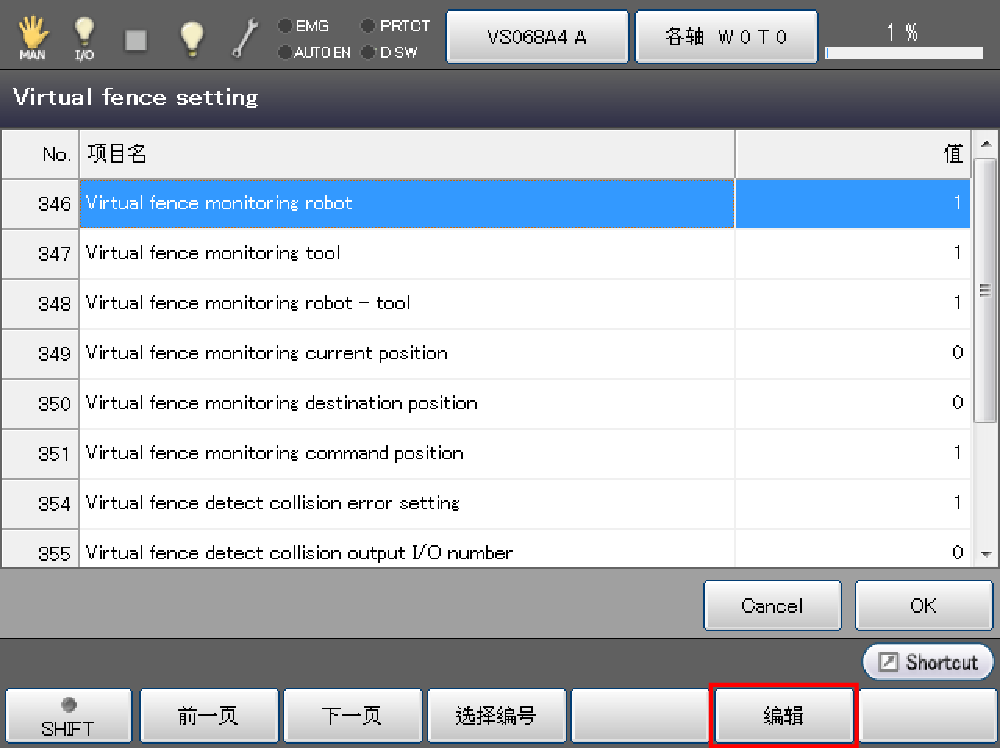

进行监视的设定。如果按[F7设定]，显示各参数，因此将“366：虚拟栅栏设定”设为有效，若有必要变更其他参数的默认值。其他变更请按[F5编辑]。
参数一览
机器人的停止处理通过错误发生实现，因此如果不将“354：虚拟栅栏碰撞检出时的错误设定”设为有效，即使检出碰撞机器人也不停止。
| 编号 | 项目名 | 单位 | 初期设定 | 内容 |
|---|---|---|---|---|
| 346 | 虚拟栅栏机器人监视 | - | 1 | 进行机器人与设备的监视。 0：无效 1：有效 |
| 347 | 虚拟栅栏工具监视 | - | 1 | 进行工具与设备的监视。 0：无效 1：有效 |
| 348 | 虚拟栅栏机器人-工具监视 | - | 1 | 进行机器人与工具的监视。 0：无效 1：有效 |
| 349 | 虚拟栅栏当前值监视 | - | 0 | 进行当前值的监视。 0：无效 1：有效 |
| 350 | 虚拟栅栏目标位置监视 | - | 0 | 进行目标位置的监视。 如果设为有效，判断动作开始时是否碰撞。 |
| 351 | 虚拟栅栏指令位置监视 | - | 1 | 进行指令位置的监视。 如果设为有效，判断动作中是否碰撞。 |
| 353 | 虚拟栅栏监视周期 | ms | 8 | 设定监视周期。 |
| 354 | 虚拟栅栏碰撞检出时错误设定 | - | 1 | 可设定检出碰撞时是否输出错误。 0：无效 1：有效 |
| 355 | 虚拟栅栏碰撞检出时输出I/O编号 | - | 0 | 设定输出的I/O编号。（仅在检出当前值时有效） |
| 356 | 虚拟栅栏机器人间监视 | - | 1 | 进行机器人间的监视。（仅在协调功能有效时） 0：无效 1：有效 |
| 366 | 虚拟栅栏设定 | - | 0 | 进行虚拟栅栏功能的设定。 重新启动后，设定有效。 |
| 370 | 虚拟栅栏机器人间监视模型扩展尺寸 | mm | 100 | 在协调动作时的机器人间的监视上，设定为保障安全扩展监视模型的尺寸。 |
协调功能时的子局机器人监视设定应用主局机器人的设定。
（Ver2.2.*之后）
发生监视周期超时时，首先请减少监视模型。如果没有效果，请将参数“353：虚拟栅栏监视周期”延长为8ms以上。

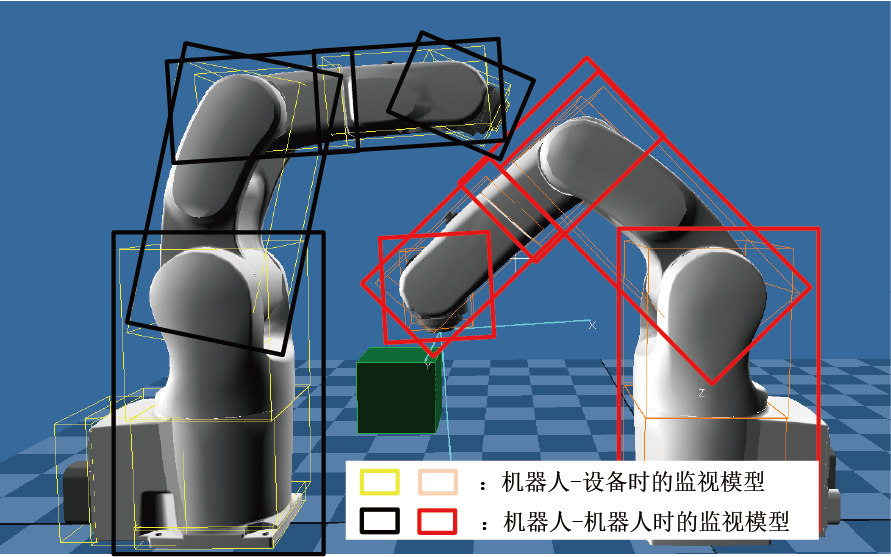

扩展机器人间监视模型
为了通过协调功能使多台机器人动作，在初期设定中为保障安全，增大监视模型的尺寸，进行监视。
可通过参数“370：虚拟栅栏机器人间监视模型扩展尺寸”设定该扩展尺寸。即使是按照默认值出错的、间隙小的动作，恰当地变更，也可安全移动。
变更扩展尺寸时，请在验证多大的尺寸可使机器人之间无冲突地动作之上，依据顾客的判断变更。
