直线创建示例

使用画面上指定的图形描绘直线零部件的直线。与之后的圆、四边形等相同，为仅描绘这些图形的零部件，不带有事件。通过同一画面上的其它零部件变更参数。

直线创建示例

1

按照与按钮相同的方式启动PanelDesigner，在画面中描绘直线。



2

<变更直线参数>

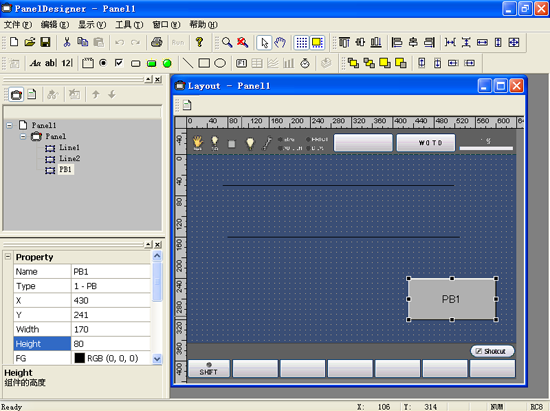

直线零部件中主要分为线型(style)和线的粗细。以下为按压按钮时变更直线的粗细和线型的示例。 在PanelDesigner上配置2条直线和按钮。



3

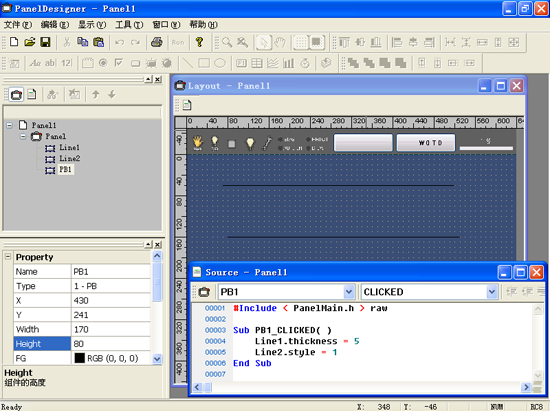

在源程序编辑画面中进行记述，以在按压按钮时将直线1的粗细设为5点，将直线2的线型设为虚线。



4

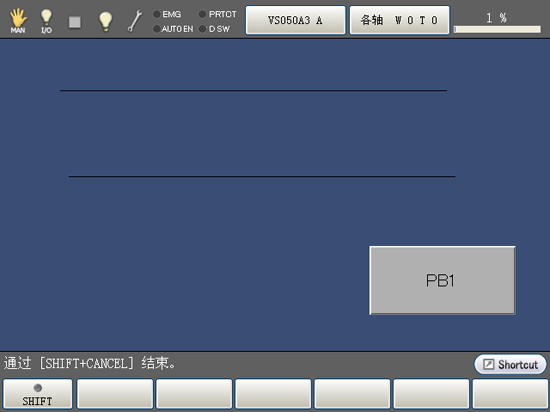

这样便可在按压按钮时创建直线的粗细和线型变更画面。



按压按钮后
