信号灯创建示例

信号灯为显示ON/OFF状态的零部件，通过与定时器组合，监视并显示对象的状态。

以下为监视I/O状态，并显示此状态的示例。

信号灯创建示例

1

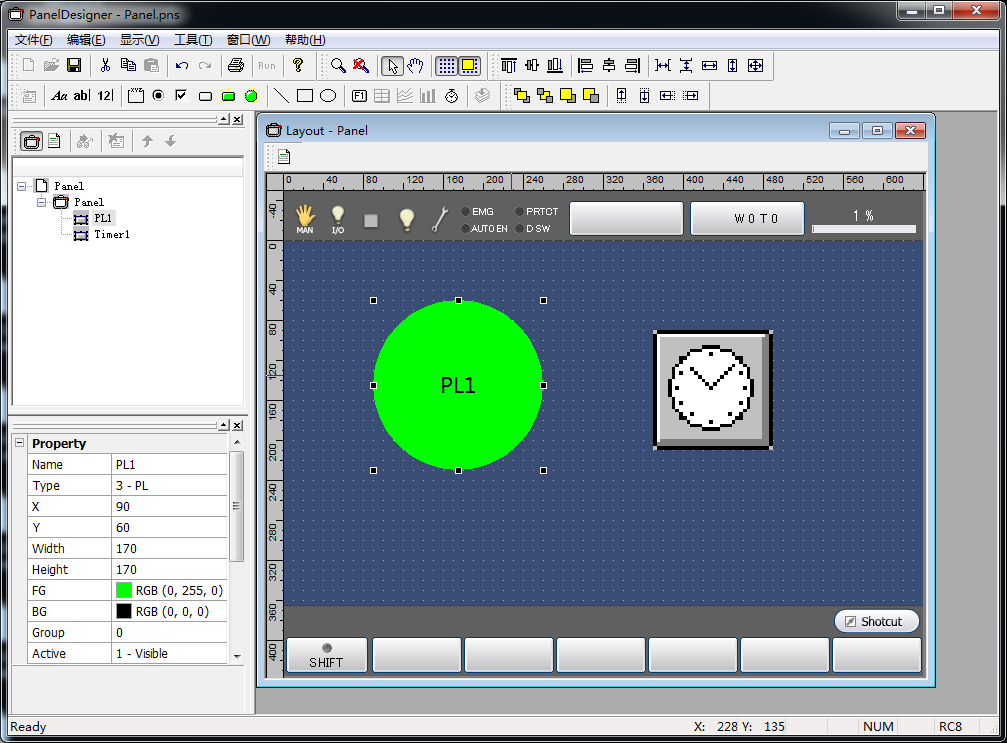

按照与按钮相同的方式启动PanelDesigner，在画面上配置1个信号灯和1个定时器。

2

＜信号灯事件记述＞

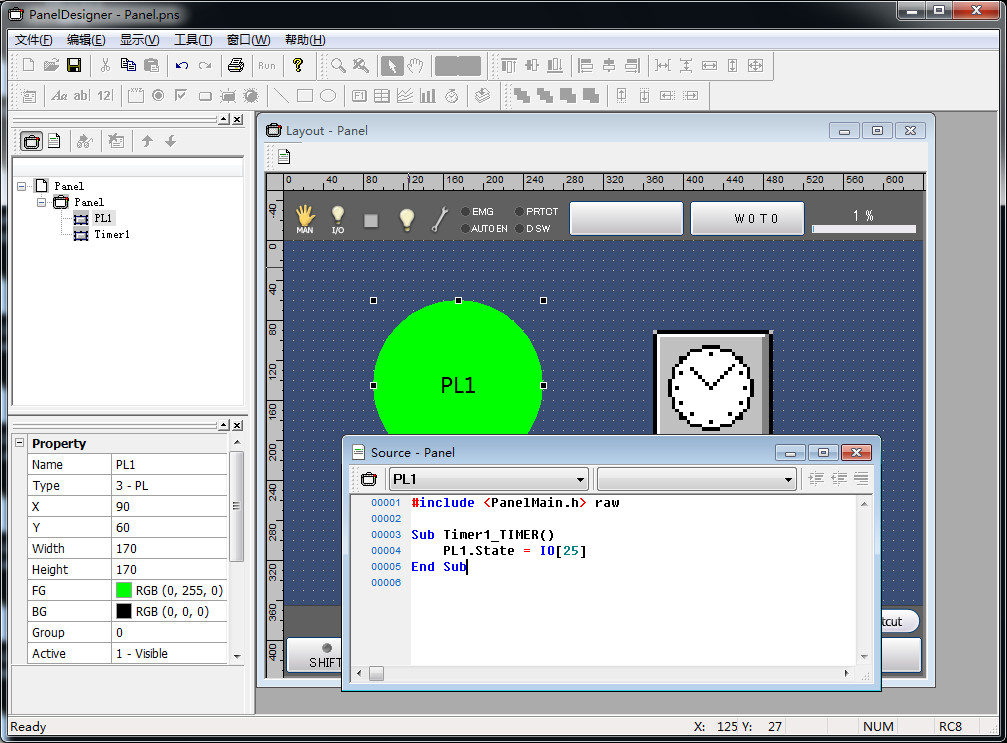

信号灯与定时器的间隔时间联动，可显示对象状态。将使用与定时器联动的功能的I/O 25号的状态作为信号灯自身状态进行显示时，在源程序编辑画面中，选择定时器的TIMER事件，在创建的程序内按如下所示进行记述。

PL1.active=IO[25]

此内容表示将信号灯的状态设定为与IO[25]相同的状态。



3

将此信息传输至控制器后，显示以下内容。

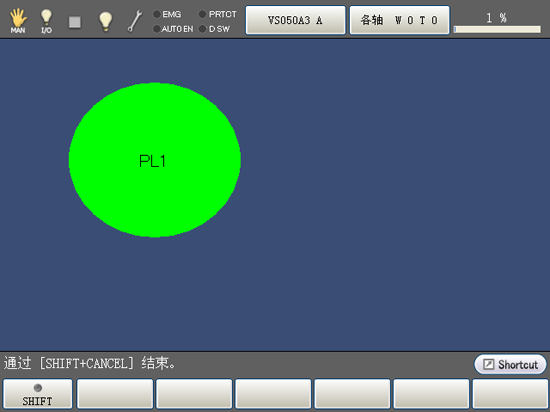

亮灯时

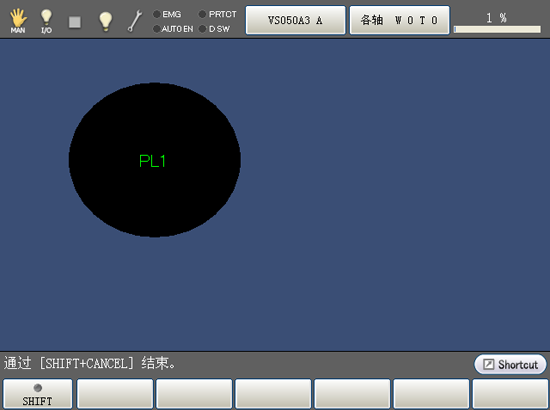

熄灭时

4

＜变更信号灯参数＞

也可按照与按钮相同的方式访问信号灯的参数。
