操作盘指南

操作盘是TP画面上显示用户所创建画面的功能。

由操作员进行编程，因此可创建仅显示必要信息的画面。可防止操作员的误操作。

操作盘数据

操作盘数据为扩展名为“.pns”的文件。

操作盘文件由脚本和配置的控制（零部件）数据等构成。

仅可通过WINCAPSIII创建操作盘文件。

通过WINCAPSIII的附属应用程序PanelDesigner，编辑控制（零部件）的创建和配置。

脚本与PacScript格式相同。可通过PanelDesigner和TP进行编辑。

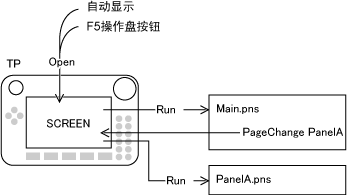

操作盘显示

通过以下方法显示操作盘。

• 按压基本画面的操作盘按钮。
• 如果通过操作盘设定，将自动显示设定为“显示”，则控制器电源On时，不显示基本画面而显示“Main.pns”。

通过选择程序的“启动”按钮或通常任务中的Run语句都无法启动操作盘任务。

首先显示的操作盘文件必须为路径文件(Source Files)内的“Main.pns”。记述操作盘任务中的PageChange语句，可切换在其它操作盘文件中显示。

“SCREEN”为管理TP操作盘画面的任务。

关闭操作盘

可通过“操作盘的设定”中“关闭模式”的设定键关闭操作盘。同时结束操作盘任务。

处理操作盘任务

操作盘任务与特权任务动作相似。

• 不限制运行模式，可以执行。
• 错误等级5以上将停止，错误等级4以下不停止。
• 无法获取轴控制权。

执行操作盘任务特有的动作。

• 无法通过其它通常任务或特权任务启动。
• 也无法通过其它通常任务或特权任务停止、暂时停止。
• 通过PageChange语句变更画面。
• 保存操作盘任务时不生成任务。无法通过其它任务访问操作盘任务。

操作盘任务的错误

操作盘任务发生错误时，虽然操作盘任务停止，仍显示画面。请关闭操作盘画面并再次使其显示。

操作盘程序的格式

操作盘程序为通常的PacScript格式，记述以下要素。

控制（零部件）

为操作盘画面中配置的零部件。控制分为标签和下压按钮等很多种。用户可任意命名控制的名称。面板也为一个控制，但不可任意命名。

属性

为控制的属性值。根据控制的大小、位置、值等控制，可操作必要的属性。

事件

可记述相对于控制引发的情况进行的动作处理。可在各控制上设定单击按钮、按压键、时间超出等事件。
