选框创建示例

选框为通过按压切换ON/OFF状态的零部件。也可作为切换按钮使用。另外，可按照与按钮相同的方式记述按压事件和松开事件各自对应的动作。可通过参数(state)访问ON/OFF状态。

选框创建示例

1

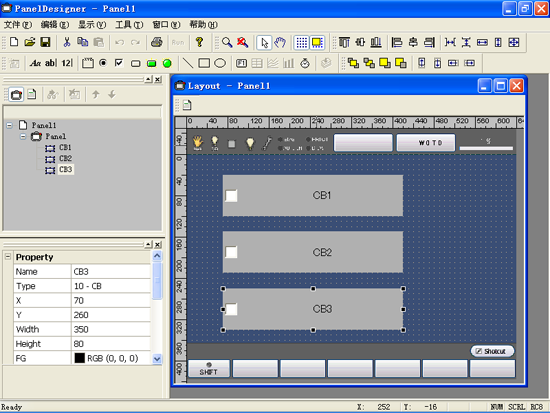

按照与按钮相同的方式启动PanelDesigner，在画面中配置选框。

2 记述选框事件

与按钮相同，带有选框的事件带有Clicked、Released，因此可分别记述各自的处理。

3 获取、变更选框参数

选框带有与按钮、标签相同的参数。

此处记述按压同一画面上的按钮时，将选框的状态(ON/OFF)输出至IO[24]～IO[26]的示例。

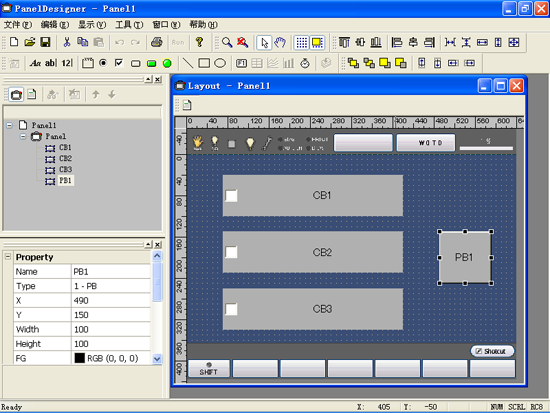

首先配置各自的零部件。

4

之后，记述按压按钮时的处理（选择PB1、Clicked）。以下为通过state参数获取选框状态的处理。

IO[24] = CB1.State
IO[25] = CB2.State
IO[26] = CB3.State

将此内容传输至控制器，可实现上述功能。
