下压按钮创建示例

下压按钮为相对于按压/松开事件执行动作的零部件。

此处就按压时使IO24号On，离开时OFF的下压按钮，及按压时启动程序(Sample pro)的下压按钮的创建方法进行说明。

下压按钮创建示例

1

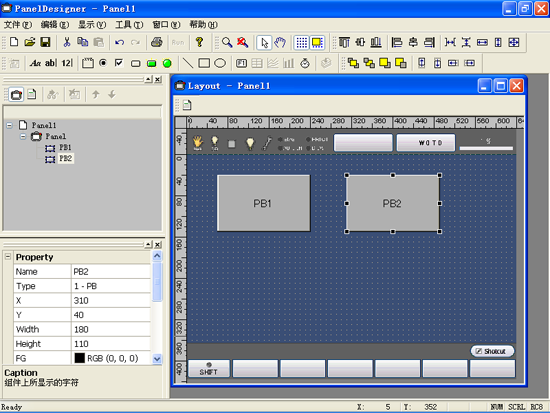

配置2个下压按钮。

配置位置可在教导器画面上任意配置。下压按钮上的显示文字分别为“IO操作”、“PRO启动”。包括下压按钮在内的所有零部件，通过自身零部件或同一面板上的其它零部件进行参数变更、状态获取时，根据零部件名进行识别。下压按钮时，“PB”+“数字”为提供的默认值，但可以自由变更。此处以默认(“PB1”、“PB2”)进行作业。

2

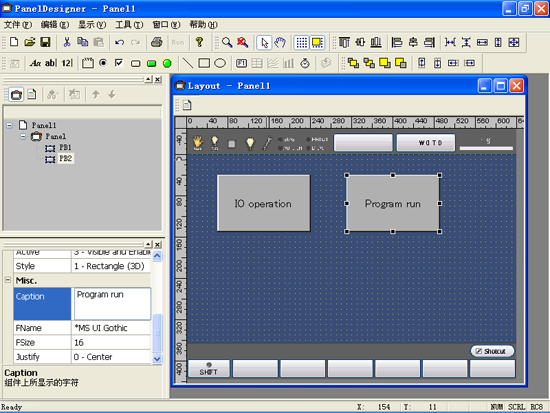

请通过各下压按钮的参数“Caption”变更下压按钮上显示的字符。

3 下压按钮事件记述

在下压按钮中，可分别自由指定按压时(Clicked)/松开时(Released)的动作。以下为按压、松开下压按钮时的动作记述示例。

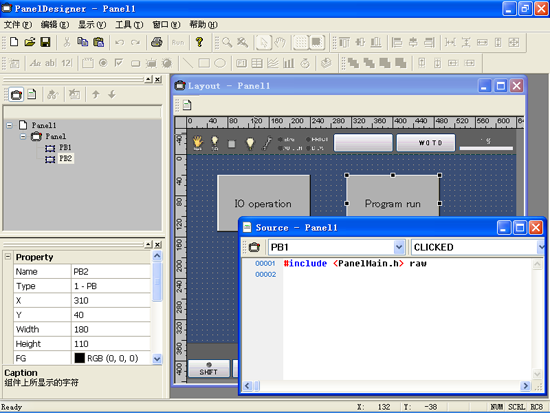

双击“IO操作”下压按钮。于是，源程序编辑画面打开。

4

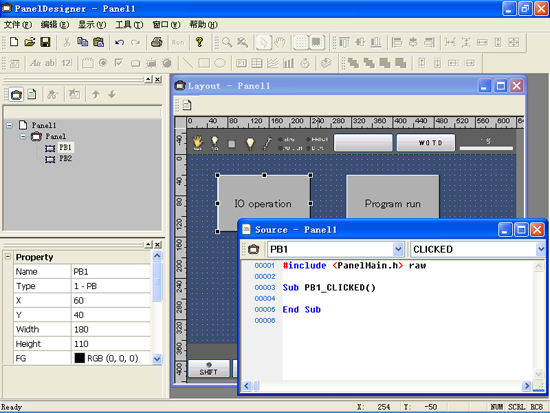

首先记述按压时使IO24号On的程序。从源程序编辑画面上部的下拉框中选择零部件名“PB1”、事件“Clicked”（按压时），则自动生成程序外侧。

5

在其中记述动作。

6

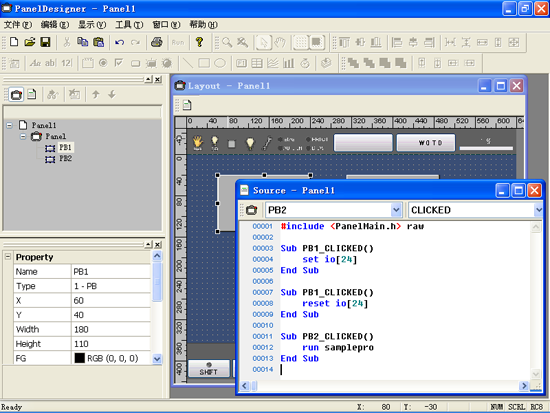

同样地记述松开时使IO24号OFF的程序（零部件名称“PB1”，事件“Released”：松开时），及按压时启动程序(samplepro)的程序（零部件名称“PB2”，事件“Clicked”）。

7

结束后，请保存程序。

8

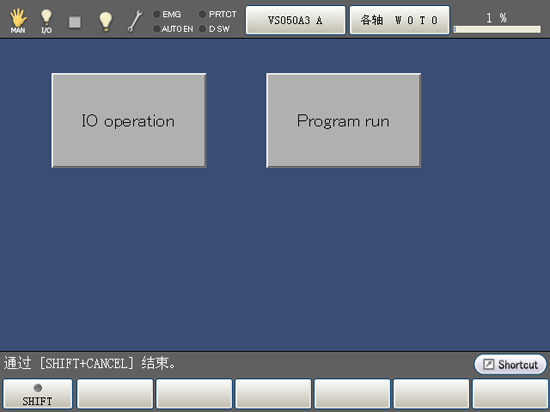

请用WINCAPSIII向控制器转发。

9

变更下压按钮参数＞

通过自身零部件（下压按钮）、同一面板内的其它零部件，使用零部件名称变更/获取颜色、位置等的下压按钮参数。

下压按钮参数可通过“零部件名称．参数”的形式进行访问。

以下为零部件的颜色（FG：正面颜色、BG:背面颜色）、显示字符(Caption)、位置（X:水平位置、Y:垂直位置）的变更示例。

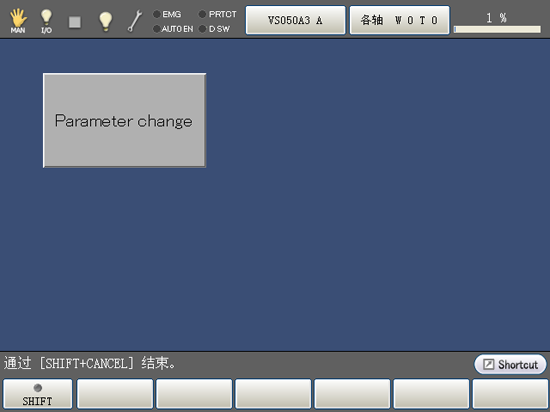

如先前所示启动PanelDesigner，配置下压按钮并启动源程序编辑画面。

10

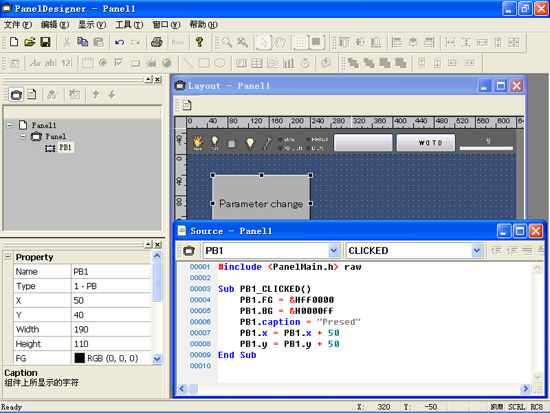

按照如下所示记述程序。

11

如先前所示保存并传输至控制器。

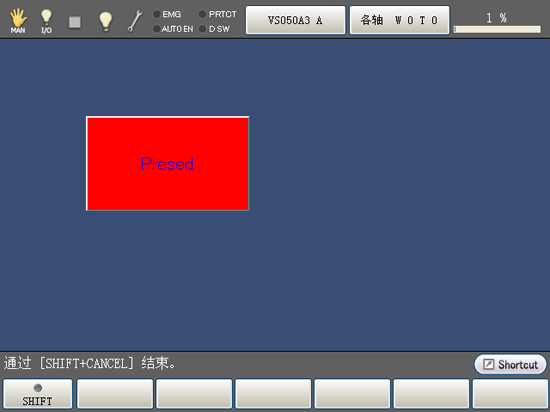

按压下压按钮后的教导器图
