教导器电缆的更换方法
多功能教导器为防水结构(IP65)。在更换电缆时，请按照以下步骤慎重更换。如果更换操作不小心，将会降低防水性能。
在更换教导器电缆时，请务必更换附件中的密封用O型环。
1
松开5根螺钉，卸下后盖。
2
松开电缆固定部位的螺母A。
3
然后松开螺母B。
4

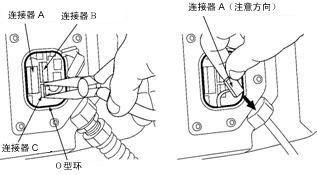

用扁嘴钳等卸下教导器电缆上的3个连接器(A、B、C)。
在拆卸连接器时，请注意不要损伤配线、连接器及O型环用的沟槽。
5
从教导器上卸下电缆。
请按照右图的方向拉出连接器A。
6
拆下旧的O型环。
请使用胶带进行拆卸，不要损伤O型环用的沟槽。
7
将“更换用的教导器电缆”装入教导器，拧紧螺母B。
<安装扭矩>
螺母B：1.69～1.85Nm
8

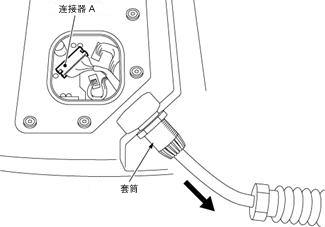

向箭头方向拉电缆，直到系在电缆上的打捆带顶到套筒内。
拉电缆时，请避免打捆带从套筒中掉落。
9
拧紧螺母A。连接教导器电缆的3个连接器(A、B、C)。
<安装扭矩>螺母A：1.69～1.85Nm
10
将新的O型环装配在沟槽上。
将O型环装配在沟槽上时不要让其发生扭曲。
11
装配后盖，拧紧5根螺钉。
- 装配后盖时，请注意不要夹住O型环。
- 请按右图的1～5的步骤拧紧螺钉。
<安装扭矩>
后盖用螺钉：0.54～0.66Nm
